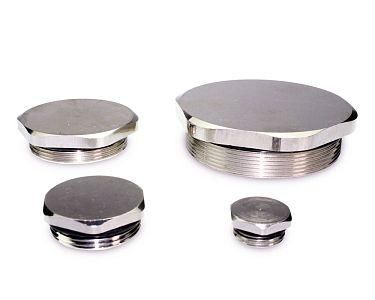

Заглушка латунная шестигранная ЗР2-ЛР-М20х1,5 IP66/IP67/IP68 | zeta35055 ГОФРОМАТИК ЗЭТА

Заглушка латунная шестигранная ЗР2-ЛР-М20х1,5 - это надёжное решение для герметичного закрытия резьбовых и безрезьбовых отверстий в электрооборудовании. Бренд ЗЭТА Новосибирск выпускает эту заглушку из никелированной латуни с уплотнителем NBR, обеспечивая степень защиты IP66–IP68. Артикул zeta35055 подходит для монтажа в распределительных коробках, щитах и светильниках.

Назначение и область применения

Заглушка латунная шестигранная ЗР2-ЛР-М20х1,5 используется для герметизации свободных резьбовых отверстий в корпусах электрооборудования - например, в клеммных коробках, щитах управления, распределительных устройствах и осветительных приборах. Также применяется там, где необходимо исключить попадание пыли, воды и других внешних воздействий внутрь оборудования. Подходит для промышленных условий, в том числе на производствах с высокой влажностью, агрессивными средами и частой мойкой.

Технические характеристики

• Номинальный размер резьбы: M20×1,5 - совместима с кабельными вводами и фитингами этого стандарта;
• Длина резьбы: 6,5 мм - достаточна для прочного зацепления в стандартных отверстиях;
• Диаметр головки: 22 мм - удобна для зажима ключом;
• Материал: латунь никелированная - коррозионностойкая, механически прочная, не требует дополнительной антикоррозийной обработки;
• Уплотнитель: NBR (нитрил-бутадиеновый каучук) - устойчив к маслам, бензину, воде и широкому температурному диапазону;
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (длительное погружение - зависит от условий изготовителя);
• Температура эксплуатации: от -40 C до +100 C - работает в суровых климатических условиях;
• Цвет: никель - матовая металлическая поверхность, не выгорает на солнце;
• Климатическое исполнение: УТ1.5 - предназначена для работы в умеренно холодном и влажном климате с возможностью эксплуатации вне помещений;
• Ударопрочность: да - выдерживает механические нагрузки при транспортировке и монтаже;
• Взрывобезопасность: да - сертифицирована для использования во взрывоопасных зонах (по требованиям ГОСТ Р 51330.9 и IECEx).

Совместимость и монтаж

Заглушка латунная шестигранная ЗР2-ЛР-М20х1,5 устанавливается в резьбовые отверстия стандартного типа M20×1,5. Для монтажа требуется ключ на 22 мм - головка имеет шестигранную форму, что позволяет легко затягивать её без проскальзывания. Если отверстие не имеет резьбы, потребуется дополнительная гайка ГП2: заглушка вставляется в отверстие, а гайка фиксирует её с другой стороны. Обязательно проверьте глубину резьбы в корпусе - минимальная должна быть не менее 6,5 мм для плотного контакта с уплотнителем.

Безопасность и стандарты

Заглушка ЗР2-ЛР-М20х1,5 соответствует требованиям ГОСТ Р 51330.9 (эквивалент IEC 60079-0) для взрывозащищённого оборудования. Степень защиты IP66–IP68 подтверждает соответствие международным нормам IEC 60529. Применение в опасных зонах (Zone 1/2, Zone 21/22) допускается при соблюдении правил монтажа и комплектации. Материал латуни и уплотнитель NBR не выделяют токсичных веществ при нагреве до 100 C.

Преимущества

• Никелированное покрытие предотвращает окисление и повышает долговечность в агрессивной среде;
• Уплотнитель NBR сохраняет эластичность даже при экстремальных температурах и контакте с нефтепродуктами;
• Шестигранная форма головки обеспечивает точный контроль момента затяжки - снижает риск перегрузки резьбы;
• Высокая ударопрочность делает изделие устойчивым к случайным ударам при обслуживании оборудования;
• Подходит как для резьбовых, так и для безрезьбовых отверстий - универсальность снижает необходимость хранения нескольких типов заглушек.

Ограничения применения

• Не рекомендуется использовать в средах с постоянным давлением выше 0,5 МПа - уплотнитель NBR не рассчитан на высокую гидростатическую нагрузку;
• При температурах ниже -40 C материал уплотнителя теряет часть эластичности - возможна потеря герметичности;
• Не предназначен для применения в открытых водоёмах или под длительным давлением воды более чем на 1 метр - хотя заявлено IP68, реальная герметичность зависит от качества резьбовой посадки;
• Изделие не заменяет кабельный ввод - оно лишь заполняет пустое отверстие; для прохода провода нужен специализированный ввод с зажимом.

Примеры использования

• Герметизация свободных резьбовых отверстий в щите автоматики на пищевом производстве;
• Закрытие отверстий в корпусах светильников на улице, где есть риск попадания дождевой воды;
• Использование в АВР-панелях на нефтяных платформах - благодаря взрывобезопасности и устойчивости к маслам;
• Монтаж в распределительных коробках на объектах с частой мойкой (например, мясопереработка, фармацевтика).

Практические советы

• Перед установкой проверьте состояние резьбы в корпусе - наличие заусенец или деформаций снижают герметичность;
• Не используйте силовые ключи с большим моментом - затягивайте до упора, но без усилий, чтобы не повредить резьбу латуни;
• При использовании с гайкой ГП2 убедитесь, что она точно соответствует диаметру заглушки - несовпадение вызывает перекос и протечки;
• Для систем с переменной температурой (например, зимой/летом) периодически проверяйте герметичность - особенно после циклов нагрева-охлаждения;
• Артикул zeta35055 можно комбинировать с другими элементами серии ЗР2 - они имеют одинаковую геометрию и материалы, что упрощает ремонт и замену.
