Пластина торцевая TC 150х100 - 30266 ДКС

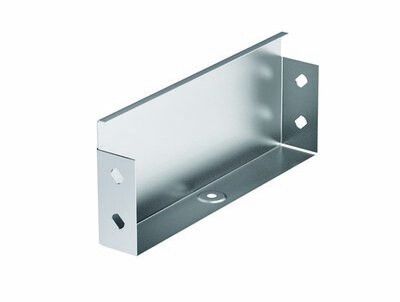

Заглушка для лотка сборная ТС 150х100 от DKC - это завершающий элемент кабельной трассы системы S5 Combitech, обеспечивающий герметичное закрытие концов лотков. Применяется совместно с другими компонентами серии для создания защищённых маршрутов прокладки кабелей в условиях повышенной запылённости и влажности.

Назначение и область применения

Заглушка для лотка сборная ТС 150х100 предназначена для герметичного закрытия торцовых участков кабельных лотков в системе S5 Combitech. Устанавливается там, где трасса заканчивается - например, на выходе из шкафа, в конце короба или в зонах, где требуется исключить доступ пыли и влаги. Подходит для промышленных объектов, автоматизированных линий, энергоустановок и других сред, где важна надёжная защита кабелей.

Технические характеристики

• Габариты: 150 мм (ширина) × 100 мм (высота) - точно соответствует габаритам лотков S5 Combitech
• Материал: сталь оцинкованная по технологии Сендзимира - обеспечивает долговечную коррозионную стойкость
• Покрытие: непрерывное холодное цинкование - равномерный слой цинка без пор и дефектов
• Толщина материала: 1 мм - достаточна для жёсткости, но не создаёт лишнего веса
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ2 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Цвет: серый - единый цветовой ряд с другими элементами системы S5 Combitech
• Тип изделия: пластина - основной элемент заглушки, соединяемый с уголками и крепежом

Совместимость и монтаж

Заглушка для лотка сборная ТС 150х100 совместима только с лотками системы S5 Combitech шириной 150 мм и высотой 100 мм. Конструкция состоит из трёх частей: пластины TC, двух уголков FR и крепёжных элементов. Монтаж выполняется вручную: пластина вставляется внутрь торца лотка, уголки фиксируются с боков, все элементы скрепляются саморезами. Нет необходимости в сварке или специальных инструментах. Каждая деталь имеет точную посадку - зазоры минимальны, что способствует достижению защиты IP44 при правильной сборке.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и механической прочности для промышленных кабельных систем. Серия S5 Combitech проектировалась с учётом норм IEC 61537 и ГОСТ Р 50571.15.1, применение заглушки в составе целостной системы позволяет достичь класса защиты IP44 - защита от твердых частиц >1 мм и брызг воды с любого направления. Не содержит токсичных материалов, безопасна для персонала.

Преимущества

• Простая сборка - не требует сварки, болгарки или дорогостоящего оборудования
• Высокая герметичность - при использовании с другими неперфорированными аксессуарами система достигает IP44
• Долговечность - оцинкованная сталь по Сендзимиру устойчива к коррозии даже в агрессивных средах
• Единая система - совместима со всеми лотками и аксессуарами S5 Combitech, снижает риск ошибок при комплектации
• Подходит для длинных трасс - конструкция рассчитана на нагрузки при больших расстояниях между опорами

Ограничения применения

• Не используется с лотками другой системы - несовместима с продуктами других производителей
• Не предназначена для установки внутри помещений с постоянным воздействием струй воды или погружением - IP44 не гарантирует защиту от прямого потока жидкости
• Не рекомендуется применять при температурах ниже −40 C или выше +40 C - выходит за пределы климатического исполнения УХЛ2
• Толщина материала 1 мм не подходит для условий с высокой ударной нагрузкой - не заменяет массивные металлические крышки

Примеры использования

• Закрытие конца кабельного лотка на выходе из распределительного щита на производстве
• Финальный элемент трассы на конвейере в пищевой промышленности, где важно исключить попадание влаги и пыли
• Завершение вертикальной трассы в цеху с высокой запылённостью - например, на металлургическом предприятии
• Система управления в логистических комплексах, где кабели прокладываются вдоль стен и нуждаются в герметичном завершении

Практические советы

• Перед монтажом проверьте, чтобы лоток был чистым - грязь или остатки металла могут нарушить герметичность
• Используйте только оригинальные уголки FR и крепёж от DKC - сторонние детали могут не обеспечить плотного прилегания
• Если трасса проходит через зону с возможным затоплением - дополнительно используйте силиконовый герметик по стыкам
• При прокладке длинных трасс (более 8 метров) убедитесь, что заглушка не воспринимает нагрузку - она не является несущим элементом
• Артикул 30266 всегда заказывайте в паре с лотком того же типа - так вы гарантированно получите совместимую систему S5 Combitech
