ЗАКРЫТОГО ИСПОЛНЕНИЯ IP65 С ЗАМКОМ - MSD100411R ГЛАВНЫЙ/АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 4P 100A APC

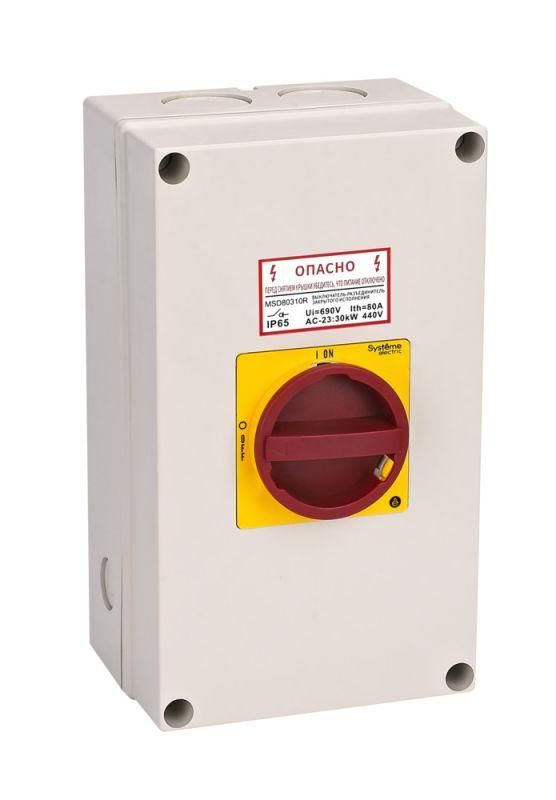

Выключатель-разъединитель Systeme Electric MSD100411R - устройство для безопасного отключения силовой цепи в аварийных ситуациях. Его закрытое исполнение IP65 и возможность блокировки рукоятки делают его надёжным решением для промышленных объектов, где важна защита от внешних воздействий и контроль доступа.

Назначение и область применения

Выключатель-разъединитель MSD100411R предназначен для ручного отключения электрической цепи в экстренных случаях - например, при необходимости проведения обслуживания, ремонта или возникновении аварии. Он работает как главный аварийный выключатель в системах управления оборудованием. Подходит для коммутации активных, индуктивных и смешанных нагрузок, включая двигатели классов AC-3 и DC-3. Часто применяется на станках, конвейерах, насосных станциях, вентиляционных установках и других промышленных устройствах, требующих быстрого и надёжного отключения питания.

Технические характеристики

• Номинальный ток: 100 А - способен выдерживать постоянную нагрузку до этого значения без перегрева;
• Число полюсов: 4 - позволяет отключать все фазы и нейтраль одновременно, что важно для трёхфазных сетей с заземлённой нейтралью;
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления;
• Исполнение: закрытое - контакты и механизм находятся внутри герметичного корпуса, исключающего случайное прикосновение;
• Рукоятка: красная, поворотная - обеспечивает визуальное отличие и удобное управление даже в условиях плохой освещённости;
• Блокировка: предусмотрена возможность установки навесных замков - позволяет запирать положение «выключено»;
• Гарантия: 24 месяца - подтверждает долговечность конструкции и качество сборки.

Совместимость и монтаж

MSD100411R можно устанавливать двумя способами: на дверцу оборудования или на DIN-рейку. Это даёт гибкость при проектировании щитов и панелей. Для монтажа на дверцу используются крепёжные отверстия в корпусе; для установки на рейку - специальный защёлкивающийся кронштейн. Устройство совместимо со стандартными шинами и кабелями сечением до 25 мм2. Перед монтажом проверьте соответствие посадочного места и наличие свободного пространства вокруг для свободного поворота рукоятки (не менее 80 мм радиуса).

Безопасность и стандарты

Выключатель-разъединитель соответствует требованиям международных норм IEC 60947-3 для аппаратов отключения. Конструкция обеспечивает достаточное изоляционное расстояние между контактами, предотвращая пробой при повышенном напряжении. Красная рукоятка выполнена в соответствии с ГОСТ Р МЭК 60204-1 - цвет сигнализирует аварийное отключение. Благодаря этому устройство допущено к применению в промышленных электроустановках согласно ПУЭ.

Преимущества

• Закрытый корпус IP65 снижает риск выхода из строя из-за пыли, влаги или химических брызг;
• Блокировка навесными замками гарантирует, что оборудование не будет включено во время работ - соблюдается принцип LOTO (Lock Out Tag Out);
• Высокий механический ресурс - рассчитан на десятки тысяч операций включения/отключения;
• Большое изоляционное расстояние увеличивает безопасность при работе с высокими токами и напряжениями;
• Удобный монтаж на DIN-рейку или дверцу ускоряет сборку щита и экономит место.

Ограничения применения

MSD100411R не предназначен для частого оперативного включения-отключения - он не является автоматическим выключателем и не имеет функций защиты от перегрузки или короткого замыкания. Его задача - только механическое отключение цепи. Также не рекомендуется использовать в средах с постоянным воздействием паров кислот, щелочей или растворителей - хотя IP65 защищает от воды и пыли, материал корпуса не устойчив к агрессивной химии. Температурный диапазон эксплуатации ограничен +5C…+40C - при более низких температурах возможна потеря эластичности уплотнений.

Примеры использования

• Главный аварийный выключатель на станке с ЧПУ - отключает питание всех приводов и системы управления;
• Щитовая панель на конвейере - позволяет заблокировать питание всей линии перед техобслуживанием;
• Воздушный компрессор - используется для отключения трёхфазного двигателя и нагревателей;
• Осветительная система на производстве - отключает питание группы светильников при плановых работах.

Практические советы

• Перед установкой убедитесь, что номинальный ток нагрузки не превышает 100 А - превышение вызывает перегрев и отказ контактов;
• Не используйте замки с металлическими элементами, которые могут попасть внутрь механизма - выбирайте пластиковые или покрытые резиной;
• Проверяйте состояние контактов каждые 6 месяцев при интенсивном использовании - особенно в пыльных помещениях;
• При монтаже на дверцу учитывайте, чтобы рукоятка не задевала другие элементы при повороте - минимальный зазор 100 мм;
• Обязательно подписывайте метку рядом с выключателем: «Аварийное отключение - запрещено включать без разрешения» - это требуется по правилам безопасности.
