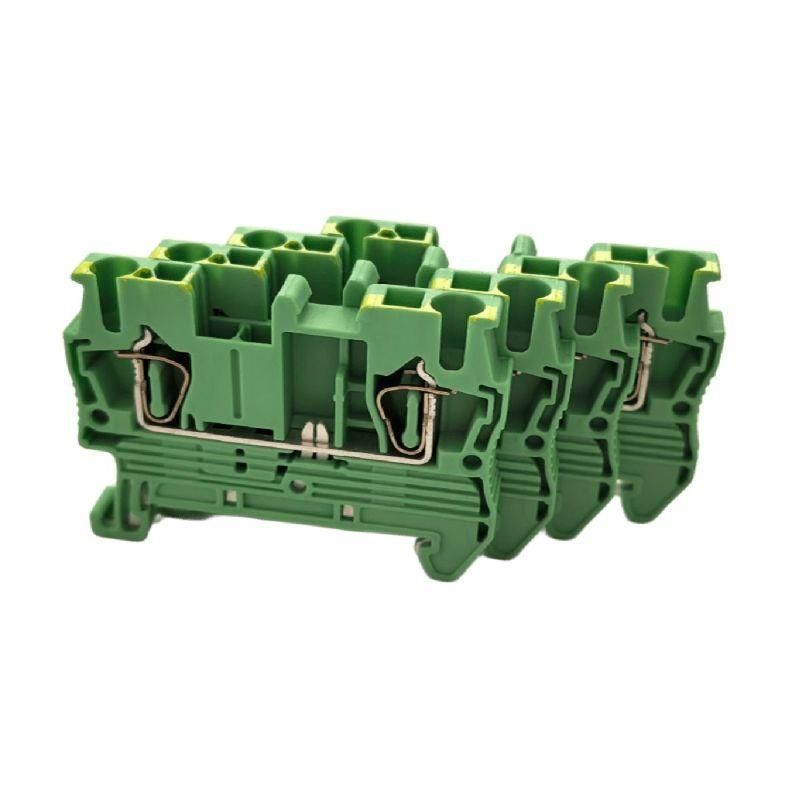

Клемма пружинная KH3/КНЗ 2.5-2-PE 2.5 мм² заземляющая СТЭЗ 10000012

Клемма пружинная KH3 2.5-2-PE от бренда СТЭЗ предназначена для надёжного соединения проводов в распределительных щитах и автоматических системах управления. Её конструкция обеспечивает быстрый монтаж без инструментов и устойчивую фиксацию даже при вибрациях.

Назначение и область применения

KH3 2.5-2-PE используется для заземления и подключения защитных проводников (PE) в электрических цепях. Подходит для установки в шкафах управления, распределительных устройствах и на оборудовании, где требуется надёжный контакт с землёй. Применяется в промышленной автоматизации, на транспорте, в энергообъектах.

Технические характеристики

• Тип клеммы: пружинная, одноразовая фиксация
• Номинальное напряжение: до 400 В
• Номинальный ток: 24 А
• Сечение провода: 0,2–2,5 мм2
• Цвет: жёлто-зелёный (стандарт PE)
• Количество контактов: 2
• Материал корпуса: полиамид PA66, самозатухающий
• Степень защиты: IP20
• Рабочая температура: от –25C до +85C

Совместимость и монтаж

KH3 2.5-2-PE монтируется на DIN-рейку шириной 35 мм. Для подключения провода достаточно вставить его в гнездо и нажать на рычаг - пружина автоматически зажимает жилу. Отключение происходит аналогично: поднимите рычаг и вытащите провод. Клемма совместима с однопроволочными и многожильными медными проводами, зачищенными на 9–10 мм. Не используйте с алюминием или гибкими проводами без наконечника.

Безопасность и стандарты

KH3 2.5-2-PE соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Конструкция исключает случайное выпадение провода, а материал корпуса устойчив к возгоранию. Жёлто-зелёная окраска соответствует международным нормам для защитного заземления.

Преимущества

• Не требует отвертки - монтаж и демонтаж выполняются одной рукой
• Устойчива к вибрациям и перегрузкам благодаря пружинному механизму
• Имеет визуальный контроль: при правильном зажатии провод не вытягивается
• Высокая плотность компактного исполнения - позволяет экономить место на рейке

Ограничения применения

• Не предназначен для постоянного подключения/отключения - после первого зажатия провод лучше не извлекать
• Не работает с проводами сечением более 2,5 мм2
• Не допускается использование в условиях повышенной влажности вне щита (IP20 не защищает от воды)
• Не рекомендовано применение в средах с химическими парами или маслом - возможна деградация пластиковой оболочки

Примеры использования

• Подключение заземляющего провода к корпусу частотного преобразователя
• Объединение нескольких защитных проводников в распределительной коробке
• Фиксация PE-проводов в щитах управления станков и конвейеров
• Создание общей точки заземления в системах автоматизации

Практические советы

• Перед вставкой провода обязательно зачистите его до 9–10 мм - меньше не будет хорошего контакта, больше может повредить механизм
• Проверьте, что провод полностью вошёл - попробуйте слегка потянуть его; если он не двигается - контакт надёжный
• На одной клемме KH3 2.5-2-PE можно соединить два провода одинакового сечения - это удобно при группировке заземлений
• При замене старых болтовых клемм на KH3 2.5-2-PE учтите, что она занимает меньше места - планируйте расположение на DIN-рейке заранее
• Артикул 10000012 и модель KH3 2.5-2-PE от СТЭЗ легко заменяемы - найдете аналоги в других сериях, если потребуется дублирование
