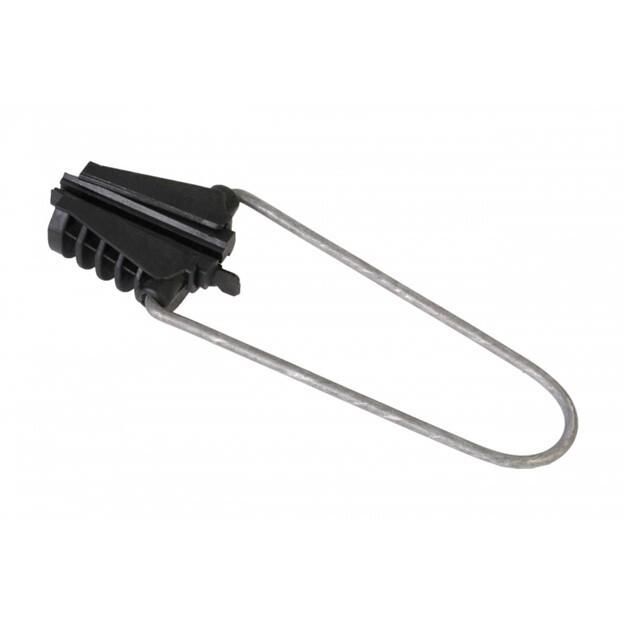

Зажим анкерный Н3 SUPRLAN 08-0307-1 Net.on

Зажим анкерный Н3 от бренда SUPRLAN (артикул 08-0307-1) предназначен для надежного крепления самонесущих оптических кабелей круглого сечения на воздушных линиях связи, особенно там, где важна скорость установки и отсутствие необходимости в инструментах.

Назначение и область применения

Зажим анкерный Н3 используется для фиксации оптических кабелей на опорах линий связи, включая те, которые проходят по существующим линиям электропередач. Подходит для кабелей диаметром 4–6 мм, в том числе полностью диэлектрических - то есть без металлических элементов, что снижает риск возникновения токов наведенного напряжения. Оптимальное расстояние между опорами - до 50 метров. Применяется в сетях связи операторов, ЖКХ, промышленных объектах и на участках с ограниченным доступом.

Технические характеристики

• Максимальный диаметр кабеля: 6 мм
• Минимальный диаметр кабеля: 4 мм
• Материал корпуса: устойчивый к УФ-излучению пластик
• Крепежная петля: стальная оцинкованная проволока диаметром 5 мм
• Условия эксплуатации: перепады температур, открытые участки, высокая влажность
• Изготовитель: SUPRLAN
• Артикул: 08-0307-1

Совместимость и монтаж

Зажим анкерный Н3 совместим со всеми типами самонесущих оптических кабелей (SSO) круглого сечения, соответствующих заявленному диапазону диаметров. Монтаж выполняется вручную: кабель помещается в защелку, петля заводится на опору. Для затяжки не требуются гаечные ключи, плоскогубцы или другие инструменты. Петля из оцинкованной проволоки легко снимается, если необходимо использовать другой способ крепления - например, через хомут или кронштейн.

Безопасность и стандарты

Зажим анкерный Н3 выполнен из неметаллического материала, что исключает возможность проведения тока и делает его безопасным для работы рядом с ЛЭП. Соответствует требованиям к диэлектрическим компонентам в системах связи. Отсутствуют сертификаты, указанные в данных - рекомендуется проверить соответствие местным нормам перед использованием в коммерческих сетях.

Преимущества

• Не требует инструментов - монтаж возможен даже на высоте одним движением
• Устойчив к выгоранию и трещинам под прямыми солнечными лучами благодаря УФ-стабилизированному пластику
• Петля съемная - позволяет адаптировать крепление под условия монтажа
• Легкий вес - не нагружает опору и не деформирует кабель
• Цинкование проволоки предотвращает коррозию в условиях повышенной влажности

Ограничения применения

• Не подходит для кабелей диаметром менее 4 мм - не будет плотного захвата
• Не рассчитан на нагрузки выше 50 м между опорами - при больших пролетах возможен провис
• Не применяется для силовых кабелей или кабелей с металлическими усиливающими элементами - может повредить оболочку
• Не предназначена для постоянного механического воздействия - не подходит для мест с частыми вибрациями или ударными нагрузками

Примеры использования

• Крепление оптического кабеля к деревянной опоре ЛЭП при прокладке сети GPON
• Установка на железобетонные столбы в городской среде для подключения домов
• Временное крепление кабеля при аварийном восстановлении связи после шторма
• Подключение кабеля к кронштейну на фасаде здания, когда нужна минимальная нагрузка

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 4–6 мм. Кабели меньше 4 мм будут проскальзывать, больше - не войдут в защелку
• Если используете петлю, убедитесь, что она правильно заведена на опору и не перекручивается - это влияет на равномерность нагрузки
• При замене старых зажимов - новый анкерный зажим Н3 можно установить поверх старой петли, если она цела
• На участках с сильным ветром рекомендуется дополнительно фиксировать кабель через каждые 30 м
• Храните запасные экземпляры в сухом месте - хотя материал устойчив к погоде, длительное воздействие воды может влиять на эластичность пластика
