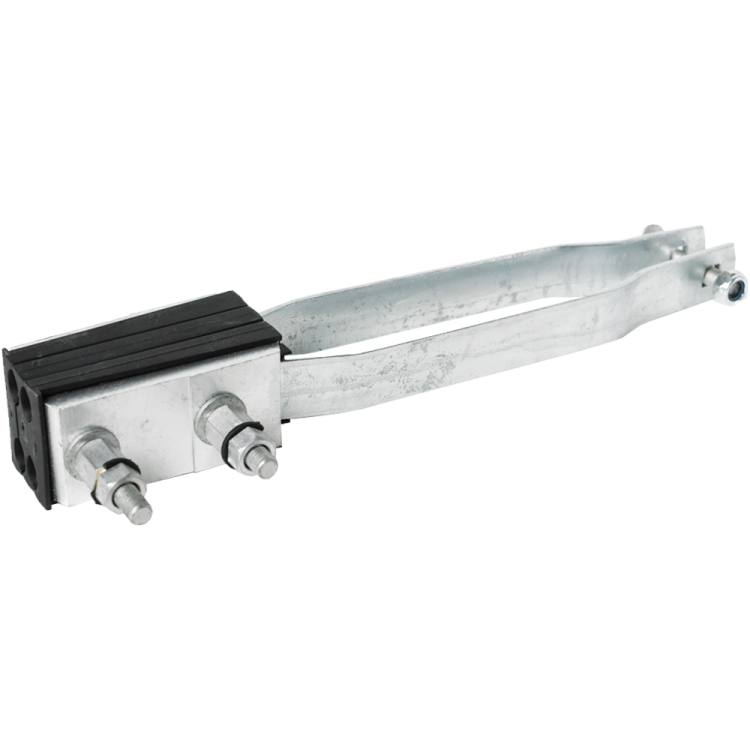

Анкерный зажим (RPA 470/95) | 20601151 ВК

Зажим анкерный RPA 470/95 (4х70-4х95) ВК предназначен для надёжного анкерного крепления и натяжения четырёхжильного самонесущего изолированного провода (СИП) на линиях электропередачи. Модель обеспечивает механическую прочность при высоких нагрузках и работает в экстремальных климатических условиях - от -60 C до +50 C.

Назначение и область применения

Зажим анкерный RPA 470/95 (4х70-4х95) ВК используется для фиксации и натяжения 4-жильного СИП на анкерных опорах воздушных линий электропередачи. Применяется там, где требуется передача значительных механических усилий - например, на угловых точках трассы, переходах через дороги, реки или участках с перепадом высот. Подходит для сетей среднего напряжения, где важна долговечность соединений.

Технические характеристики

• Предельная нагрузка: 35 кН - максимальная допустимая сила растяжения, которую выдерживает зажим без деформации;
• Сечение проводника: 4×70–4×95 мм2 - совместим с СИП-4 и аналогичными многожильными изолированными проводниками указанного сечения;
• Материал корпуса: сплав алюминиевый и стеклоармированный полиамид - сочетание легкости, коррозионной стойкости и высокой ударной прочности;
• Диапазон рабочих температур: от -60 C до +50 C - сохраняет работоспособность в суровых климатах, включая Арктику и южные регионы России;
• Стойкость к УФ-излучению: да - материал не хрупнеет и не теряет прочность под воздействием солнца;
• Количество жил: 4 - рассчитан исключительно на четырёхжильные СИП; одножильные или двухжильные провода не подходят;
• Гарантийный срок: 60 месяцев - подтверждённая долговечность при соблюдении условий эксплуатации.

Совместимость и монтаж

Зажим анкерный RPA 470/95 (4х70-4х95) ВК крепится к крюкам или кронштейнам одной гайкой с шестигранной головкой. Конструкция имеет саморегулирующийся клин - при затяжке он автоматически адаптируется к форме провода, равномерно распределяя давление. Для монтажа достаточно обычного гаечного ключа. Не требует специального оборудования. Перед установкой проверьте соответствие сечения провода - использование проводов меньшего или большего сечения снижает безопасность соединения.

Безопасность и стандарты

Проект соответствует требованиям к механической прочности и климатической устойчивости, применяемым в электроэнергетике РФ. Отсутствие открытых токоведущих частей делает изделие безопасным при обслуживании. Гарантия распространяется на весь срок службы при правильном монтаже и отсутствии внешних повреждений.

Преимущества

• Высокая прочность - 35 кН позволяет использовать зажим даже на длинных пролётах и в районах с сильными ветрами;
• Автоматическая центровка провода - клинья сами находят оптимальное положение, минимизируя риск повреждения изоляции;
• Устойчивость к коррозии - алюминиевый сплав и полиамид не ржавеют, не подвергаются биологическому старению;
• Не требуют смазки или периодического обслуживания - полностью герметичная конструкция;
• Лёгкий вес - удобен для работы на высоте и снижает нагрузку на опоры.

Ограничения применения

• Подходит **только** для 4-жильных СИП с сечением 70–95 мм2 - не используйте для других типов проводов (например, АС, АВК, медных);
• Не предназначена для крепления в местах постоянного контакта с острыми поверхностями - возможна abrasion изоляции;
• Не следует применять в качестве поддерживающего элемента вместо подвесного зажима - функционально отличается;
• Не рекомендовано использование в условиях постоянного погружения в воду - хотя IP-класс не заявлен, длительное намокание может влиять на контактные поверхности внутри.

Примеры использования

• Анкерная опора ЛЭП 6–20 кВ в сельской местности;
• Переход линии через автомобильную дорогу с натяжением между двумя столбами;
• Установка на угол трассы, где меняется направление провода более чем на 30°;
• Крепление СИП на деревянных или железобетонных опорах в регионах с зимними температурами ниже -50 C.

Практические советы

• Перед монтажом осмотрите провод - изоляция должна быть целой, без порезов или вмятин в месте входа в зажим;
• Затягивайте болт равномерно, без рывков - переусиливать нельзя, так как это может вызвать внутреннюю деформацию клиньев;
• Проверяйте плотность захвата после установки: провод не должен свободно перемещаться внутри зажима;
• При замене старого зажима - всегда сравнивайте сечение нового с имеющимся проводом. RPA 470/95 (4х70-4х95) ВК не заменит модель RPA 425/50, если сечение больше;
• Храните запасные единицы в сухом помещении - хоть материалы устойчивы к влаге, условия хранения влияют на срок годности.
