Анкерный зажим (RPA 425/50) | 20601141 ВК

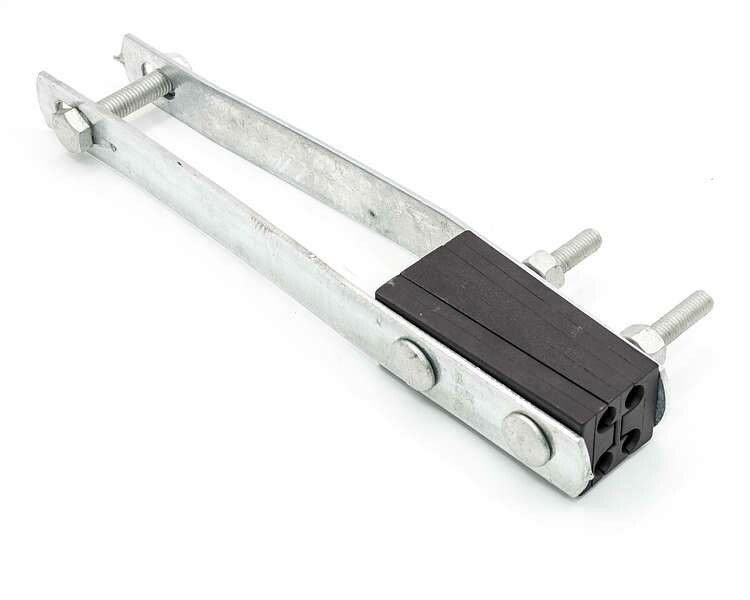

Зажим анкерный RPA 425/50 (4х25–4х50 кв. мм) ВК предназначен для надёжного крепления и натяжения четырёхжильного СИП на анкерных опорах. Этот зажим обеспечивает механическую фиксацию провода с учётом его сечения и нагрузки, сохраняя целостность изоляции.

Назначение и область применения

Зажим анкерный RPA 425/50 (4х25–4х50 кв. мм) ВК используется исключительно для анкерного крепления 4-жильного самонесущего изолированного провода (СИП). Он устанавливается на анкерных опорах ЛЭП напряжением до 1 кВ, где требуется передача значительного натяжения от провода на конструкцию. Применяется в воздушных линиях электропередачи при прокладке СИП в городской застройке, сельских районах и на объектах ЖКХ.

Технические характеристики

• Максимальное сечение проводника: 50 кв. мм - поддерживает все типовые сечения СИП от 4×25 до 4×50 кв. мм;
• Предельная нагрузка: 23 кН - способен выдерживать максимальное тянущее усилие до 23 тысяч ньютонов;
• Исполнение: зажим натяжной клинового типа - автоматически регулирует силу зажима при изменении нагрузки;
• Количество жил: рассчитан на 4-жильный СИП - совместим со всеми распространёнными вариантами многожильного СИП;
• Материал: металлический корпус с антикоррозийным покрытием - устойчив к воздействию внешней среды.

Совместимость и монтаж

Зажим анкерный RPA 425/50 (4х25–4х50 кв. мм) ВК крепится к крюкам или кронштейнам через один центральный болт. Для монтажа:

• Освободите клинья с помощью пружины - они раскроются, позволяя свободно поместить СИП внутрь;
• Вставьте все четыре жилы СИП одновременно - не допускается перегиб или повреждение изоляции;
• Закрутите болт до упора - затяжка должна быть равномерной, без перекоса;
• Не используйте инструменты с острыми гранями - риск повреждения изоляции высок.

Подходящие элементы крепления должны иметь соответствующий диаметр отверстия и класс прочности, совпадающий с нагрузкой 23 кН.

Преимущества

• Автоматическая саморегулируемая система зажима - снижает вероятность проскальзывания провода даже при колебаниях температур и нагрузок;
• Один болт для крепления - ускоряет монтаж и минимизирует количество элементов;
• Защита изоляции - форма клиньев и мягкая поверхность контакта предотвращают порезы и деформацию оболочки СИП;
• Высокая долговечность - материал и покрытие обеспечивают работу в условиях повышенной влажности, солевых осадков и перепадов температур.

Ограничения применения

• Не для других типов проводов - только для 4-жильного СИП; использование с одножильными или трёхжильными проводниками запрещено;
• Не предназначена для работы в качестве поддерживающего зажима - только для анкерных участков с высоким натяжением;
• Не рекомендуется применять при температурах ниже –40 C - возможна потеря эластичности материалов;
• Не использовать с проводами сечением более 50 кв. мм - риск выхода из строя из-за превышения предела нагрузки.

Примеры использования

• Крепление СИП на угловых опорах ЛЭП 0,4 кВ в населённом пункте;
• Переход между двумя пролётами с изменением направления трассы;
• Закрепление начала или окончания воздушной линии на столбе с кронштейном;
• Установка на анкерных опорах в местах прохождения линии через дороги или железные пути.

Практические советы

• Перед монтажом проверьте соответствие сечения СИП - 4×25, 4×35, 4×50 кв. мм подходят, другие - нет;
• Обязательно используйте специальные щипцы для зачистки СИП, если нужна коммутация - не режьте изоляцию ножницами;
• Проверяйте состояние пружины после каждого демонтажа - слабая пружина снижает эффективность зажима;
• При замене старого зажима - всегда снимайте нагрузку с провода перед открытием механизма;
• Для длительной службы периодически осматривайте место крепления на предмет коррозии и люфтов.
