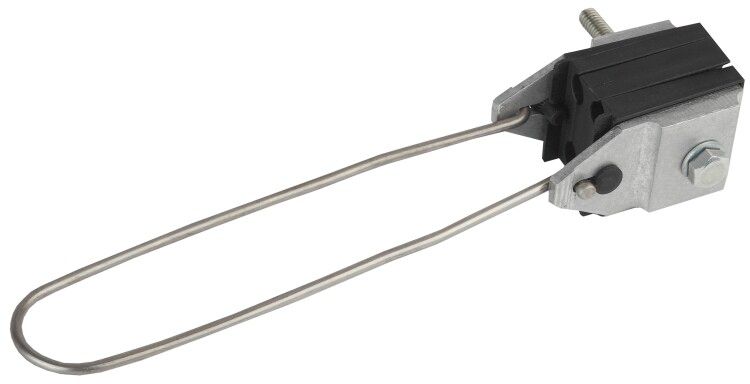

Зажим анкерный SO158.1 (2x16/4x35) рознич. упак. (1шт.) (75/3000) | Б0036714 ЭРА

Зажим анкерный SO158.1 (2x16/4x35) от ЭРА предназначен для надёжной фиксации и натяжения четырёхжильных проводов СИП-4 на воздушных линиях электропередач. Этот зажим сочетает прочную сталь с антикоррозийным покрытием и устойчивые к УФ-излучению компоненты из полиамида, обеспечивая долгую службу даже в суровых условиях.

Назначение и область применения

Зажим анкерный SO158.1 (2x16/4x35) используется для закрепления и натяжения 4-жильных самонесущих изолированных проводов (СИП-4) на опорах ЛЭП. Применяется в основном на абонентских ответвлениях — там, где провода переходят от столба к вводу в дом или сооружение. Подходит для открытой установки на металлических и железобетонных опорах.

Технические характеристики

• Диаметр натяжного троса: 16–35 мм — позволяет использовать с проводами СИП-4 различных сечений
• Максимальная растягивающая нагрузка: 8335 Н — выдерживает механическое усилие, возникающее при натяжении провода
• Сечение жилы: 2×16 / 4×35 мм² — совместим с проводами СИП-4, имеющими 2 или 4 жилы
• Количество жил: 4 — рассчитан на работу с четырёхжильными кабелями
• Материал: сталь оцинкованная + стеклоармированный полиамид — прочная основа и устойчивые к внешним воздействиям детали
• Защитное покрытие: горячее цинкование — защищает металл от коррозии в агрессивной среде
• Номинальное напряжение: 1000 В — допустимо применение в сетях до 1 кВ
• Рабочий температурный диапазон: от –60 до +50 °C — работает в холодном климате и летней жаре
• Устойчивость к УФ-излучению: да — материал не хрупнеет и не трескается под прямыми солнечными лучами
• Цвет: черный — маскирует загрязнения и соответствует цветовой гамме большинства СИП-проводов

Совместимость и монтаж

Зажим анкерный SO158.1 (2x16/4x35) монтируется открытым способом на опорах ЛЭП. Для установки требуется доступ к месту крепления и возможность затянуть болтовые соединения гаечным ключом. Кабели вставляются в каналы зажима, после чего фиксируются затяжкой гаек — процесс не требует специальных инструментов. Совместим исключительно с проводами СИП-4, соответствующими указанным сечениям. Не применяется для одножильных или многожильных неизолированных проводов.

Безопасность и стандарты

Зажим анкерный SO158.1 (2x16/4x35) соответствует требованиям к электроустановкам напряжением до 1 кВ. Горячее цинкование и устойчивость к УФ обеспечивают безопасную эксплуатацию в течение всего срока службы. Материалы не поддерживают горение и не выделяют токсичных веществ при нагреве.

Преимущества

• Высокая механическая прочность — выдерживает значительные нагрузки от веса провода и ветровых воздействий
• Долговечность — оцинкованная сталь и стеклоармированный полиамид работают десятилетиями без потери свойств
• Легкий монтаж — фиксация осуществляется обычными гаечными ключами, без необходимости сварки или клепки
• Устойчивость к экстремальным условиям — сохраняет целостность при перепадах температур и постоянном воздействии солнца
• Совместимость с типовым СИП-4 — идеально подходит для массового использования в городской и сельской энергетике

Ограничения применения

• Не предназначена для внутренней установки — только на открытом воздухе
• Не подходит для проводов сечением менее 16 мм² или более 35 мм² — риск проскальзывания или повреждения
• Не рекомендуется для использования в качестве промежуточного крепления — только для анкерных точек
• Не следует применять в атмосфере с высоким содержанием кислотных или щелочных паров — может снижается срок службы цинкового слоя

Примеры использования

• Крепление СИП-4 от воздушной линии к вводному устройству частного дома
• Анкерное крепление на угловых опорах распределительной сети
• Фиксация ответвлений к многоэтажным жилым зданиям
• Установка на деревянных и бетонных опорах в районах с суровым климатом

Практические советы

• Перед монтажом проверьте соответствие диаметра провода СИП-4 заявленному диапазону 16–35 мм — слишком тонкий или толстый провод не будет надёжно зажат
• При затяжке гаек используйте динамометрический ключ, чтобы избежать перетяга — это предотвращает повреждение изоляции и корпуса
• Обеспечьте свободный радиус изгиба провода около зажима — минимальный радиус должен быть не менее 10 диаметров кабеля
• Проверяйте состояние зажима ежегодно — особенно после зимних нагрузок или штормов
• При замене старого зажима — всегда используйте аналогичную модель SO158.1 (2x16/4x35) от ЭРА, так как другие модели могут иметь отличные параметры нагрузки и посадки
