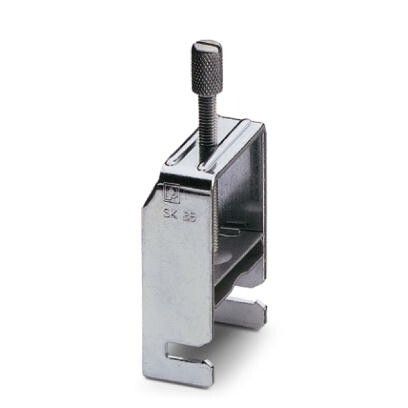

Зажим для экрана SK 35 | 3026463 Phoenix Contact

Зажим для экрана SK 35 от Phoenix Contact - надёжный крепёж для экранирующих проводов в распределительных щитах, обеспечивающий эффективное заземление экрана кабеля и снижение помех. Артикул 3026463 предназначен для промышленной автоматизации и систем связи.

Назначение и область применения

Зажим для экрана SK 35 используется для соединения экрана силового или сигнального кабеля с шиной заземления или корпусом оборудования. Применяется в щитах управления, на станках, конвейерах, в системах АСУ ТП и телекоммуникационном оборудовании, где важна электромагнитная совместимость.

Технические характеристики

• Максимальный диаметр кабельного экрана: до 35 мм
• Тип крепления: винтовой зажим с фиксацией через болт M4
• Материал контактной части: медный сплав с никелевым покрытием
• Рабочий температурный диапазон: от –40 C до +85 C
• Степень защиты IP20

Совместимость и монтаж

Зажим для экрана SK 35 устанавливается на DIN-рейку 35 мм. Для монтажа достаточно зафиксировать его на рейке, затем вставить в него экранирующую оплетку кабеля и затянуть винт. Подключить к заземляющей шине можно через отверстие под болт M4. Убедитесь, что экран кабеля плотно обжат - слабый контакт снижает эффективность подавления помех.

Безопасность и стандарты

Соответствует требованиям IEC 60947-1 и EN 61439-1. Обеспечивает безопасную передачу тока утечки и предотвращает возникновение потенциала на корпусе оборудования.

Преимущества

• Высокая механическая прочность - выдерживает вибрацию и ударные нагрузки
• Никелевое покрытие контакта препятствует окислению и сохраняет низкое переходное сопротивление
• Простая установка без инструментов - достаточно отвертки для затяжки
• Одноразовый монтаж - после фиксации экрана демонтаж возможен, но требует перезажима

Ограничения применения

• Не предназначена для работы с многожильными кабелями без экрана
• Не подходит для кабелей с экраном более 35 мм в диаметре
• Не использовать во взрывоопасных средах - степень защиты IP20 недостаточна
• Не рекомендуется применять в условиях постоянного воздействия воды или масла

Примеры использования

• Подключение экрана частотного преобразователя к шине заземления в цехе
• Фиксация экрана UTP-кабеля в серверной комнате
• Заземление экрана кабеля датчиков на конвейере с высоким уровнем ЭМИ

Практические советы

• Перед установкой удалите изоляцию с экрана так, чтобы он свободно входил в зажим - не допускайте перегибов или повреждений жил
• Используйте только болты M4 с моментом затяжки до 0,6 Нм - переусилие может повредить резьбу
• Проверьте контакт после монтажа: при необходимости - повторно затяните винт
• Для кабелей с двойным экраном используйте два зажима SK 35 - один для внутреннего, другой для внешнего экрана
• Артикул 3026463 - единственный вариант в линейке Phoenix Contact с этим размером; аналоги других брендов могут иметь другую форму крепления
