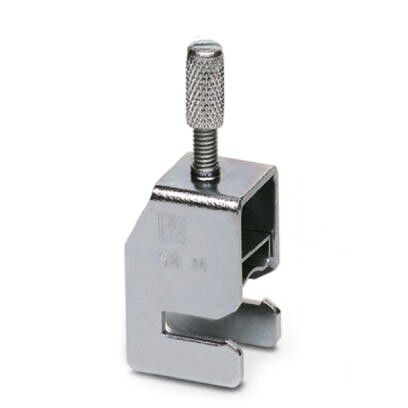

Зажим для экрана SK 14 | 3025176 Phoenix Contact

Зажим для экрана SK 14 от Phoenix Contact - надёжный элемент для заземления и экранирования кабелей в распределительных щитах и промышленной автоматизации. Артикул 3025176 обеспечивает механическую фиксацию и электрический контакт между экраном кабеля и шиной заземления.

Назначение и область применения

Зажим для экрана SK 14 предназначен для соединения экрана силового или сигнального кабеля с шиной заземления. Применяется в системах управления, на производстве, в энергетике и транспорте - там, где важно подавить электромагнитные помехи и обеспечить безопасность оборудования. Подходит для кабелей с металлической оплеткой или фольгированным экраном.

Технические характеристики

• Максимальная площадь поперечного сечения экрана: до 14 мм2
• Размер захвата: рассчитан на экраны с внешним диаметром до 18 мм
• Материал контакта: медный сплав с никелевым покрытием
• Материал корпуса: термостойкая полиамидная композиция
• Степень защиты IP20
• Рабочая температура: от –40 C до +90 C

Совместимость и монтаж

Зажим для экрана SK 14 устанавливается на DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть его на рейку - дополнительные крепления не требуются. Экран кабеля вставляется в зажим, после чего затягивается винт M3.5. Убедитесь, что экран полностью зачищен от изоляции и не имеет повреждений - это гарантирует низкое переходное сопротивление. Артикул 3025176 совместим с большинством стандартных шин заземления, включая PHOENIX CONTACT серии FSB и SFB.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60664-1 и EN 61439-1. Обеспечивает надёжную защиту от поражения током благодаря изолирующему корпусу и контролируемому контакту. Соответствует нормам EMC для промышленных устройств.

Преимущества

• Устойчивый к вибрациям и перепадам температур - подходит для жестких условий эксплуатации
• Легко проверяется и обслуживается - винтовой зажим позволяет осмотреть контакт без демонтажа
• Не требует специальных инструментов для установки
• Цветовая маркировка корпуса (черный) указывает на тип применяемого зажима

Ограничения применения

• Не предназначена для работы с многожильными проводниками - только с экранами кабелей
• Не используется для передачи тока нагрузки - исключительно для заземления/экранирования
• Не рекомендуется для кабелей с экраном более 14 мм2 - возможен перегрев и потеря контакта
• Не подходит для открытых помещений или сред с высокой запылённостью - степень защиты IP20 не предохраняет от попадания пыли

Примеры использования

• Подключение экрана частотного преобразователя к шине заземления в цехе
• Фиксация экрана сигнального кабеля датчиков на конвейере
• Экранирование кабелей управления в системах АСУ ТП
• Заземление бронированного кабеля питания насосной станции

Практические советы

• Перед установкой обязательно удалите всю изоляцию с экрана - даже маленький участок изоляции снижает эффективность заземления
• Не перетягивайте винт - момент затяжки не должен превышать 0,5 Нм
• Проверяйте контакт через год после монтажа - особенно в условиях повышенной влажности
• Для кабелей с двойным экраном используйте два зажима SK 14 - один для внутреннего, другой для внешнего слоя
• Артикул 3025176 можно комбинировать с другими зажимами серии SK - они имеют единый форм-фактор и крепление
