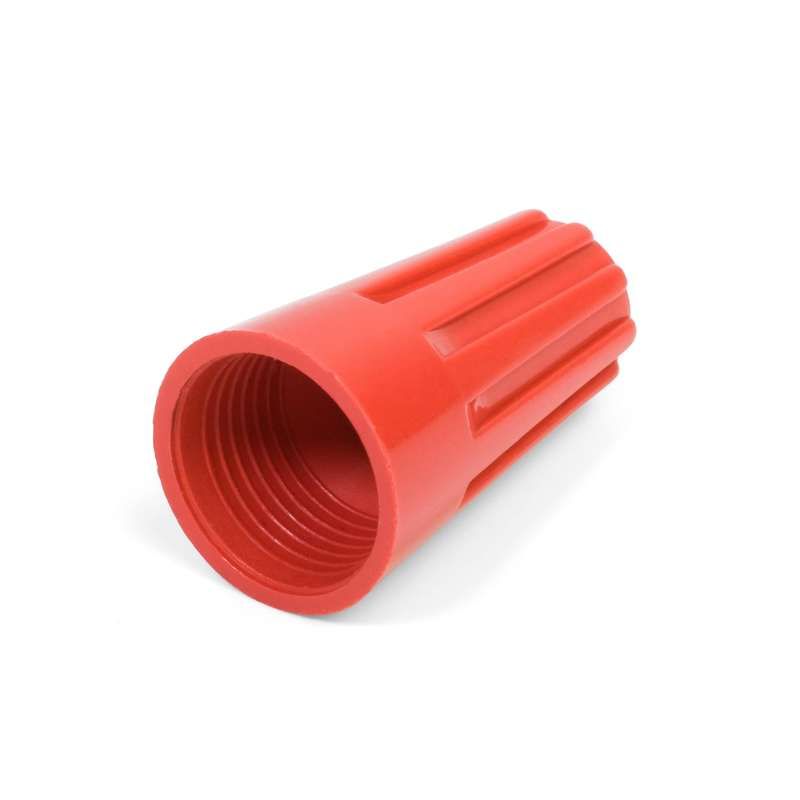

Зажим соединительный изолирующий СИЗ-5 4-13.5 мм² КВТ 79499

Зажим соединительный изолирующий СИЗ-5 1.5-13.5 мм2 красный (500 шт) КВТ предназначен для безопасного соединения и изоляции медных проводов в распределительных коробках, щитах и других точках ответвления. Этот тип зажима используется там, где важна надежность, скорость монтажа и отсутствие необходимости в специальных инструментах.

Назначение и область применения

Зажим соединительный изолирующий СИЗ-5 1.5-13.5 мм2 красный (500 шт) КВТ применяется для соединения и изоляции одножильных и многожильных медных проводов сечением от 4 до 13,5 мм2. Подходит для работы в распределительных коробках, электрических щитах, на участках ответвлений цепей. Часто используется в жилищном строительстве, ремонте электрооборудования и промышленной автоматизации.

Технические характеристики

• Сечение проводов: 4–13,5 мм2 (не подходят для алюминиевых проводов)
• Номинальное напряжение: 690 В
• Номинальный ток: 5 А
• Количество жил: до 5
• Количество контактов: 5
• Материал контактной части: сталь, оцинкованная
• Материал корпуса: полипропилен (PP), безгалогенный
• Температурная стойкость изоляции: до +105 C
• Рабочий температурный диапазон: от –10 C до +75 C
• Наружный диаметр: 15,9 мм
• Внутренний диаметр: 5,4 мм
• Цвет корпуса: красный - соответствует диапазону сечений 4–13,5 мм2
• Способ монтажа: навинчивание
• Нормативный документ: ТУ 3424-036-97284872-2006

Совместимость и монтаж

Зажим соединительный изолирующий СИЗ-5 1.5-13.5 мм2 красный (500 шт) КВТ совместим только с медными проводами. Для правильного монтажа:

• Защитную изоляцию снимают на длину, достаточную для полного входа в зажим (обычно 10–12 мм).
• Жилы скручивают между собой по часовой стрелке - так они лучше удерживаются внутри пружины.
• Зажим навинчивают на скрутку до упора - чувствуется увеличение усилия при плотном захвате.
• Не требуется использование плоскогубцев или другого инструмента - достаточно рук.
• При использовании нескольких проводов (до 5) важно, чтобы суммарное сечение не выходило за пределы 13,5 мм2.

Безопасность и стандарты

Корпус изготовлен из полипропилена, который не выделяет токсичных веществ даже при перегреве. Изоляция полностью покрывает скрутку, исключая риск прикосновения к токоведущим частям. Температурная стойкость до +105 C позволяет использовать зажим в условиях повышенной нагрузки. Соответствует требованиям ТУ 3424-036-97284872-2006.

Преимущества

• Надежное удерживание скрутки благодаря конической пружине из оцинкованной стали.
• Автоматическая изоляция - не нужна дополнительная изолента или термоусадка.
• Легкий и быстрый монтаж без инструментов.
• Цветовая маркировка (красный) упрощает идентификацию по сечению провода.
• Устойчивость к механическим повреждениям и химическим воздействиям.
• Возможно многократное демонтажное использование без потери качества захвата.

Ограничения применения

• Не предназначены для алюминиевых или медно-алюминиевых проводов - возможен оксидный слой и плохой контакт.
• Не рекомендованы для постоянной эксплуатации выше +75 C - снижается долговечность материала корпуса.
• Не используются в открытых наружных установках без защиты от осадков и УФ-излучения - хотя материал устойчив, длительное воздействие внешней среды может повредить пластик.
• Не подходят для высоких токов свыше 5 А - превышение вызывает нагрев и деформацию пружины.
• Не допускается применение в помещениях с агрессивными химическими средами (например, кислотные пары).

Примеры использования

• Подключение светильников в распределительной коробке квартиры.
• Объединение групп розеток в щите управления.
• Соединение проводов в системах автоматизации станков и конвейеров.
• Аварийный ремонт электропроводки в домашних условиях.
• Монтаж временных сетей на объектах строительства.

Практические советы

• Перед монтажом всегда проверяйте сечение каждого провода - сумма должна попадать в диапазон 4–13,5 мм2.

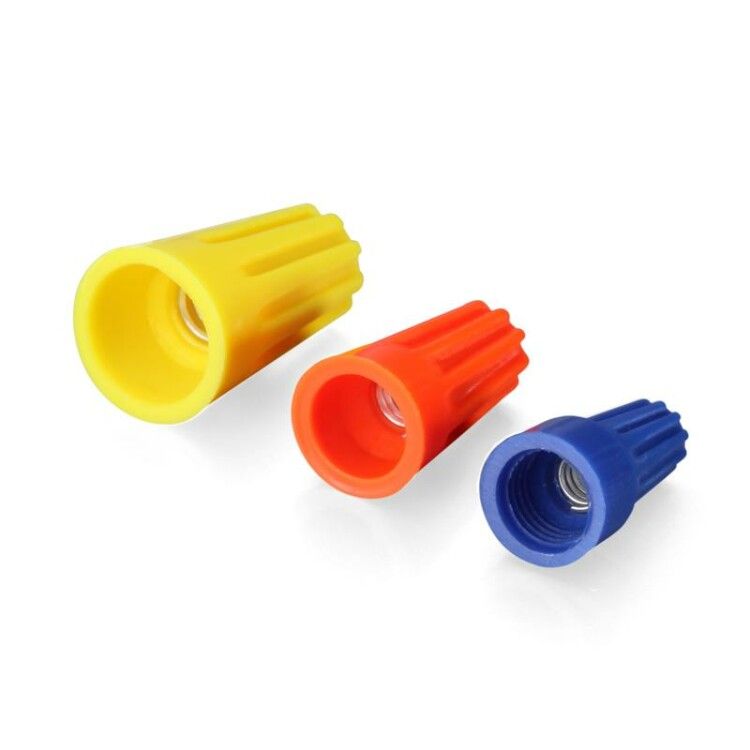

• Если провода слишком тонкие (менее 4 мм2), используйте меньший размер СИЗ (например, СИЗ-3).
• При работе с несколькими жилами равномерно распределяйте их вокруг центра перед навинчиванием - это предотвращает перекос и улучшает контакт.
• Проверьте герметичность соединения после монтажа - зажим должен плотно прилегать, без люфта.
• Храните запас в сухом месте - влага может вызвать коррозию оцинкованной пружины.
• Этот зажим - отличная замена скруткам с изолентой, но не заменяет пайку или опрессовку в ответственных цепях.
