Соединительный изолирующий зажим СИЗ-5, 5,4 мм (4,0-13,0 ) красный | 07-5220 REXANT MEET

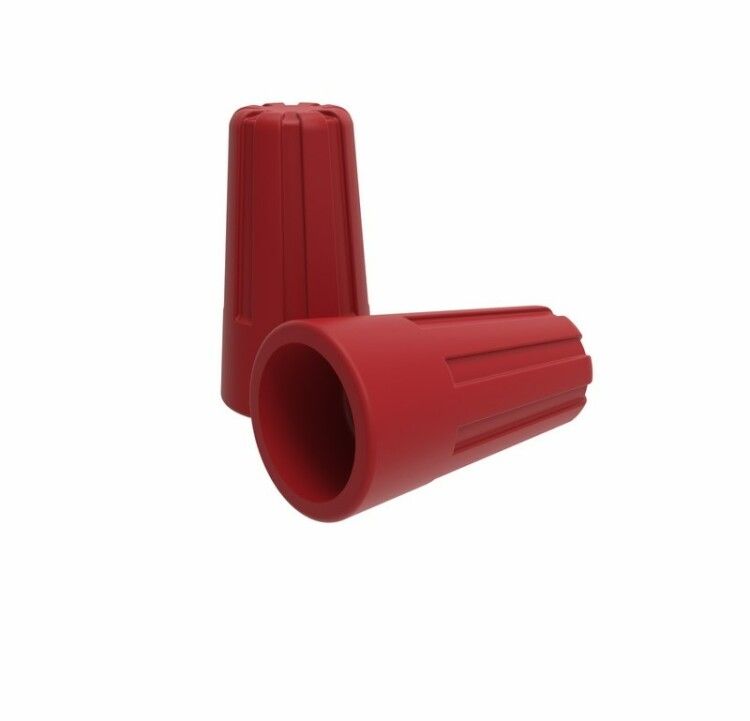

Зажим соединительный изолирующий СИЗ-5, диаметр 5,4 мм (4,0–13,0 мм2) красный от Rexant предназначен для безопасного соединения и изоляции скрученных медных проводов. Этот зажим сочетает надежную механическую фиксацию с электроизоляцией, что делает его удобным решением для монтажа в распределительных коробках, щитах и других точках ответвления. Артикулы etm07-5220 и 07-5220 соответствуют одной модели.

Назначение и область применения

Зажим СИЗ-5 используется для соединения двух или более медных проводов путём скрутки с последующим накручиванием изолирующего корпуса. Он исключает необходимость в пайке, сварке или использовании клеммных колодок. Подходит для внутренней электропроводки в жилых, офисных и промышленных помещениях. Применяется в распределительных коробках, на участках ответвлений, при замене выключателей и розеток, а также в бытовой и коммерческой автоматизации.

Технические характеристики

• Тип: Соединительный изолирующий зажим
• Диаметр проводника: 5,4 мм - оптимальный размер для плотного прилегания к скрутке
• Сечение жил (суммарное): 3–17 мм2 - совместим с проводами от 1,5 до 10 мм2 каждая (при двух-трёх жилах)
• Номинальное напряжение: 600 В - рассчитан на работу в сетях до 380 В переменного тока
• Рабочая температура: –10…+75 C - подходит для помещений с нормальным микроклиматом, не для улицы или перегреваемых мест
• Цвет: Красный - цветовая маркировка для визуального различения цепей
• Количество контактов: 1 - предназначено для одиночной скрутки (не для разветвления на три и более провода без дополнительных элементов)
• Контактная часть: Стальная оцинкованная пружина - обеспечивает упругий контакт и долговечность
• Корпус: Нейлон 6.6, безгалогенный, самозатухающий - не поддерживает горение, устойчив к химическим воздействиям

Совместимость и монтаж

Зажим СИЗ-5 накручивается на предварительно зачищенную и скрученную пару или тройку медных проводов. Перед установкой необходимо удалить изоляцию на 10–15 мм, равномерно скрутить жилы руками или плоскогубцами, затем вставить в зажим и закрутить по часовой стрелке до упора. Корпус не требует инструментов - достаточно пальцев. Монтаж возможен даже в ограниченном пространстве. Убедитесь, что суммарное сечение проводов не превышает 17 мм2 - иначе зажим не будет герметично закрывать скрутку. Не используйте с алюминиевыми или медно-алюминиевыми проводами - материал пружины несовместим с оксидацией алюминия.

Безопасность и стандарты

Корпус изготовлен из самозатухающего нейлона 6.6, который не распространяет горение и соответствует требованиям пожарной безопасности. Отсутствие галогенов снижает риск образования токсичных газов при перегреве. Номинальное напряжение 600 В позволяет применять зажим в соответствии с ГОСТ Р 50597-93 для бытовых и промышленных систем. Однако сертификация по ЕАЭС или GOST R не указана в данных - рекомендуется проверять наличие документа на конкретную партию при крупных объектах.

Преимущества

• Не требует пайки, сварки или специальных инструментов - монтаж занимает несколько секунд
• Пружина сохраняет давление на скрутку на протяжении всего срока службы - не ослабевает со временем
• Полностью изолирует скрутку - исключает случайные касания и пробои
• Устойчив к влаге и пыли внутри коробок - IP20 достаточен для сухих помещений
• Можно использовать многократно - легко снимается и переустанавливается при ремонте
• Цветная маркировка (красный) помогает отличать фазные цепи от нулевых и заземляющих

Ограничения применения

• Не применяется для алюминиевых, медно-алюминиевых или многожильных проводов с большим числом тонких волокон - риск плохого контакта
• Не предназначен для открытой прокладки или внешних условий - не имеет защиты от осадков и УФ-излучения
• Не допускается использование при температурах ниже –10 C - материал становится хрупким
• Не подходит для силовых цепей выше 17 мм2 - при превышении сечения зажим не закроет скрутку полностью
• Не является заменой клеммникам в условиях постоянной вибрации - лучше использовать болтовые соединения в промышленных станках

Примеры использования

• Подключение светильника в распределительной коробке - два провода от сети + один к лампе
• Добавление розетки в существующую цепь - удлинение фазы и нуля через скрутку с СИЗ-5
• Замена старого выключателя - соединение входящего и выходящего проводов перед установкой нового устройства
• Объединение проводов в шкафу управления - временная или постоянная перемычка между клеммами

Практические советы

• Перед установкой всегда зачищайте провода до одного уровня - неравномерная скрутка снижает надёжность
• Скрутите жилы минимум 5–7 оборотов - так пружина сможет надёжно захватить всю массу
• Проверьте, чтобы все жилы были полностью внутри корпуса - видимая скрутка = риск пробоя
• Выбирайте цвет по функциональному назначению: красный - фаза, белый/серый - ноль, желтый - земля
• При работе в сыром месте (ванная, кухня) дополнительно обмотайте место соединения термоусадкой - СИЗ-5 не герметичен
• Не затягивайте слишком сильно - можно повредить пружину; достаточно чувства упора
