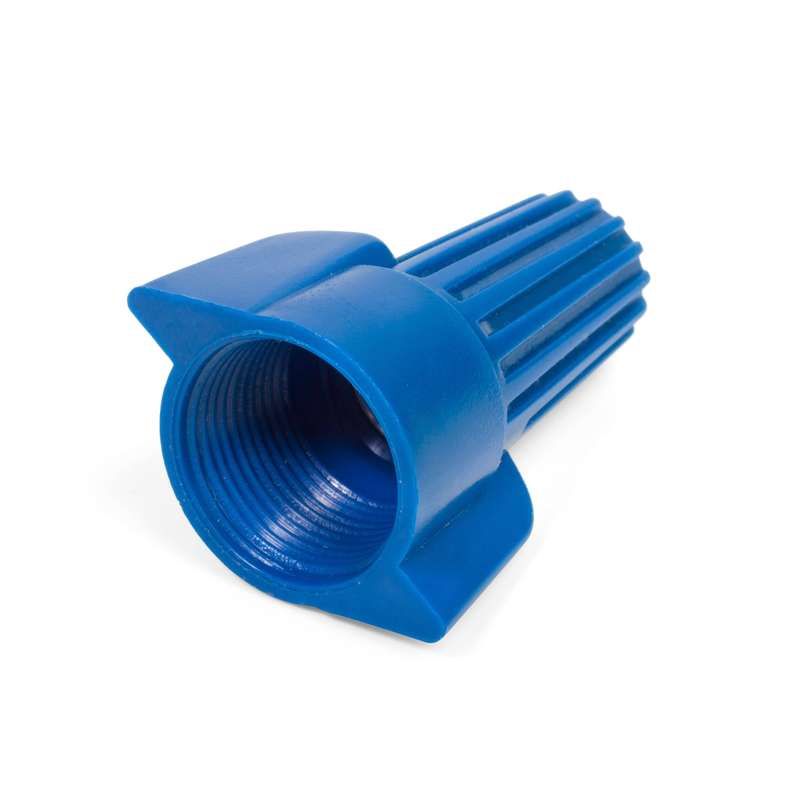

Соединительный изолирующий зажим СИЗ-К-10 - 79505 КВТ

Зажим соединительный изолирующий СИЗ-К-10 от бренда КВТ - это надёжное решение для изолированного соединения пяти медных проводов сечением до 25 мм2. Применяется в распределительных коробках, щитах и других точках ответвления электропроводки. Артикул 79505 соответствует требованиям ТУ 3424-036-97284872-2006.

Назначение и область применения

Зажим соединительный изолирующий СИЗ-К-10 предназначен для создания долговечного, изолированного и безопасного соединения между пятью одножильными или многожильными проводами. Подходит для использования в бытовых, коммерческих и промышленных сетях переменного тока до 0,69 кВ. Часто применяется при монтаже освещения, розеточных групп, систем управления и автоматизации.

Технические характеристики

• Номинальное напряжение: 0,69 кВ
• Номинальный ток: 5 А
• Сечение жил: до 25 мм2 (для каждого провода)
• Количество контактов / жил: 5
• Материал контактной части: оцинкованная стальная пружина
• Материал корпуса: полипропилен (PP), безгалогенный
• Температурная стойкость изоляции: до 105 C
• Рабочая температура: от –10 C до +75 C
• Наружный диаметр: 31,8 мм
• Внутренний диаметр: 9,7 мм
• Цвет корпуса: синий
• Способ монтажа: навинчивание
• Нормативный документ: ТУ 3424-036-97284872-2006

Совместимость и монтаж

Зажим СИЗ-К-10 совместим с медными проводами, зачищенными на длине 10–15 мм и скрученными между собой перед установкой. Никаких специальных инструментов не требуется - достаточно рук. Установка выполняется поворотом по часовой стрелке до плотного фиксирования. Пружина самонарезает резьбу на скрутке, обеспечивая механическую прочность и хороший электрический контакт. Корпус с «крыльями» позволяет легко прикладывать усилие даже при работе в труднодоступных местах.

Безопасность и стандарты

Конструкция соответствует требованиям ТУ 3424-036-97284872-2006. Полипропиленовый корпус не выделяет токсичных веществ при перегреве, что важно для замкнутых пространств. Температурная стойкость до 105 C гарантирует сохранение целостности изоляции при кратковременных перегрузках. Соединение остаётся герметичным и не подвержено окислению благодаря цинкованию пружины.

Преимущества

• Высокая механическая прочность: длинная пружина создаёт равномерное давление на все жилы
• Легкий монтаж: не нужен пассатижи или другие инструменты
• Защита от случайного раскручивания: квадратный профиль пружины фиксирует скрутку
• Полную изоляцию обеспечивают удлинённая «юбка» и высокая степень покрытия
• Цветовая маркировка (синий) ускоряет выбор подходящего размера
• Можно использовать многократно - при необходимости демонтировать и переустанавливать

Ограничения применения

• Не предназначена для соединения алюминиевых проводов - риск окисления и потери контакта
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации
• Максимальное сечение - 25 мм2; использование проводов больше этого значения недопустимо
• Не следует использовать в средах с температурой выше +75 C длительное время
• Не подходит для открытой прокладки вне распределительных устройств - не имеет защиты от внешних воздействий

Примеры использования

• Подключение группы светильников в распределительной коробке
• Объединение питающих проводов в щите управления конвейером
• Соединение проводов терморегулятора с нагревательными элементами
• Разводка сети в помещениях с повышенной влажностью (при условии установки внутри закрытых коробок)

Практические советы

• Перед установкой обязательно зачистите концы проводов и хорошо скрутите их вручную - это снижает нагрузку на пружину
• Проверьте, чтобы все жилы были одинаковой длины и полностью вошли в зажим - иначе возможен плохой контакт
• При использовании в шкафах с ограниченным пространством учтите наружный диаметр 31,8 мм - выбирайте место с запасом

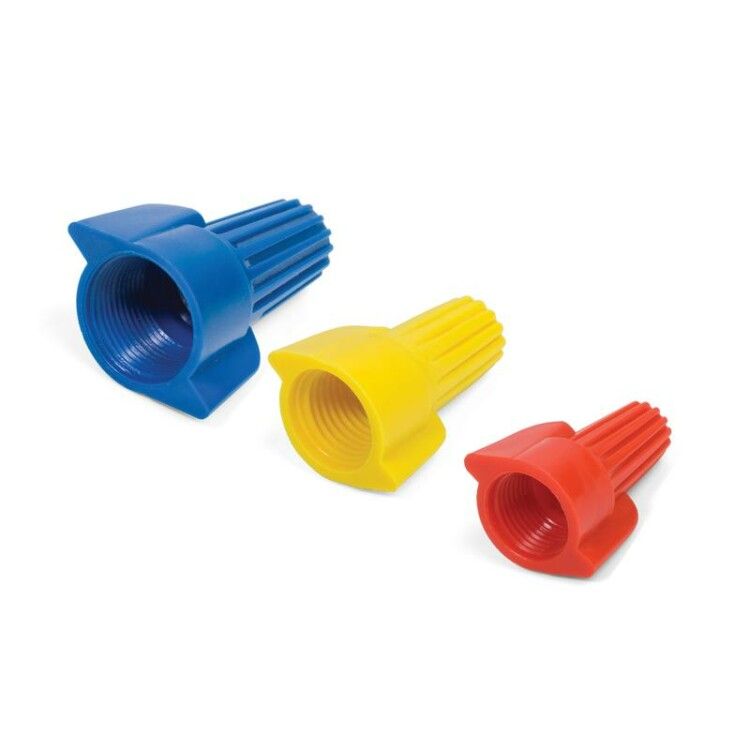

• Синий цвет указывает на максимальное сечение 25 мм2 - не путайте с другими цветами СИЗ, которые рассчитаны на меньшие значения
• После монтажа проверьте надёжность соединения лёгким рывком - если провода не двигаются, соединение выполнено правильно
