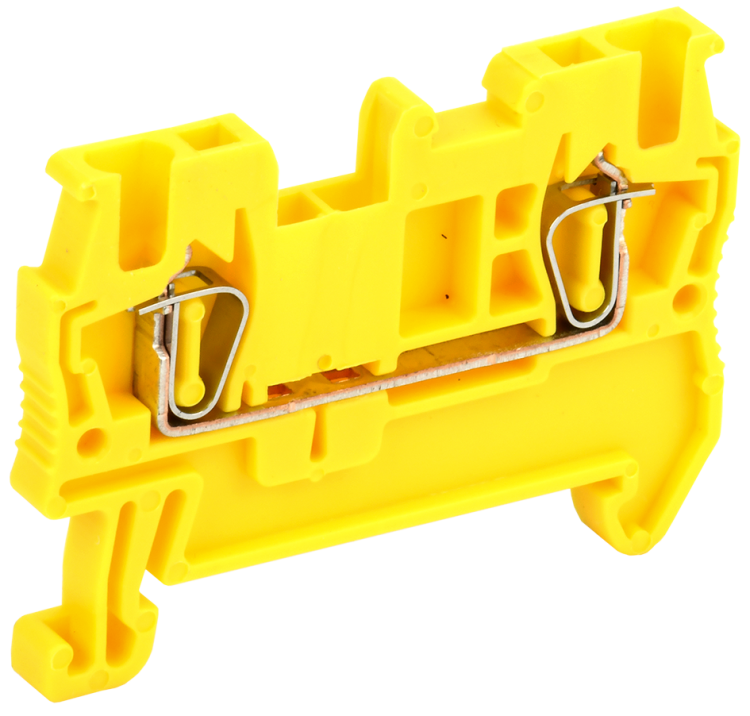

Клемма пружинная КПИ 2в-1,5 17,5А желтая | YZN11-001-K05 IEK

Клемма пружинная КПИ 2в-1,5 17,5А желтая от IEK - надёжное решение для быстрого и безопасного соединения проводов в электрощитах. Эта клемма подходит для монтажа на DIN-рейку, работает с проводами от 0,2 до 1,5 мм2 и рассчитана на длительную эксплуатацию в условиях промышленного оборудования.

Назначение и область применения

Клемма пружинная КПИ 2в-1,5 17,5А желтая используется для создания постоянных электрических соединений в распределительных щитах. Подходит для подключения фазных, нулевых и защитных проводников. Часто применяется в автоматике, управления оборудованием, системах освещения и промышленных контроллерах. Благодаря компактному размеру и способу монтажа на DIN-рейку, идеально встраивается в стандартизованные шкафы.

Технические характеристики

• Номинальный ток: 17,5 А
• Номинальное напряжение: 500 В
• Диапазон сечений провода: 0,2–1,5 мм2
• Тип соединения: пружинный зажим - без инструментов, просто вставляется провод
• Способ монтажа: установка на DIN-рейку 35 мм
• Ширина: 4,2 мм - экономит место в шкафу
• Рабочая температура: от –40 C до +85 C - подходит для холодных и жарких помещений
• Класс воспламеняемости изоляции: V0 - самозагасающий материал, не распространяет пламя
• Срок службы: 15 лет
• Цвет: жёлтый - визуальное отличие для удобства идентификации
• Требует торцевую пластину: да - для герметизации и защиты контактной группы
• Положение подключения: сбоку - удобно при плотном расположении клемм

Совместимость и монтаж

Клемма пружинная КПИ 2в-1,5 17,5А желтая совместима с любыми DIN-рейками 35 мм. Для правильной работы требуется установить торцевую пластину - она защищает внутренние контакты от внешнего воздействия и обеспечивает целостность цепи при групповой сборке. Провод можно вводить как с наконечником, так и без него - достаточно зачистить изоляцию на 6–8 мм и вставить в зажим. Нажмите кнопку зажима, введите провод, отпустите - соединение готово. Монтаж занимает несколько секунд, не требует отвертки или гаечного ключа.

Безопасность и стандарты

Корпус изготовлен из огнестойкого полиамида класса V0, что соответствует требованиям безопасности при перегрузках и коротких замыканиях. Материал устойчив к химическим веществам, маслам и высокой влажности. Работает в широком температурном диапазоне, включая условия холодных складов и нагреваемых машинных залов. Соответствует международным нормам для промышленных клеммных устройств.

Преимущества

• Быстрый монтаж - не нужен инструмент, достаточно вставить провод
• Устойчивость к вибрациям - пружинный механизм не ослабевает со временем
• Компактность - всего 4,2 мм в ширину, позволяет уплотнять сборку
• Поддержка проводов без наконечников - снижает время подготовки
• Высокая долговечность - срок службы 15 лет при соблюдении условий эксплуатации
• Яркий цвет - жёлтый корпус легко выделяется среди других клемм, упрощает диагностику

Ограничения применения

• Не предназначен для многожильных проводов с очень мягкими жилами (например, сверхгибких кабелей типа ГОСТ 2991) - возможен выход из зажима при частых изгибающих нагрузках
• Запрещено использовать для проводов сечением более 1,5 мм2 - риск перегрева и потери контакта
• Требует обязательной установки торцевой пластины - без неё клемма не защищена от бокового доступа и не может использоваться в составе модульных рядов
• Не рекомендовано применение в местах с постоянным механическим давлением на корпус (например, рядом с движущимися элементами)

Примеры использования

• Подключение входных фаз в автоматических выключателях
• Сборка нулевой шины в распределительных щитах
• Присоединение датчиков и исполнительных механизмов в ПЛК-системах
• Объединение проводов в цепях управления освещением
• Создание временных тестовых соединений в сервисных работах

Практические советы

• Перед введением провода обязательно зачищайте изоляцию на 6–8 мм - меньше не будет хорошего контакта, больше может повредить зажим
• Для многожильных проводов используйте наконечники - они увеличивают надёжность и продлевают срок службы
• При сборке нескольких клемм подряд всегда устанавливайте торцевые пластины на обоих концах ряда - это предотвращает случайное касание соседних контактов
• Проверяйте прочность соединения легким рывком после монтажа - особенно важно при работе с тонкими проводами
• Для маркировки используйте специальные этикетки IEK - они подходят по размеру и не отклеиваются при температурных колебаниях
• Клемма КПИ 2в-1,5 17,5А желтая от IEK хорошо сочетается с другими изделиями серии КПИ - все комплектующие взаимозаменяемы
