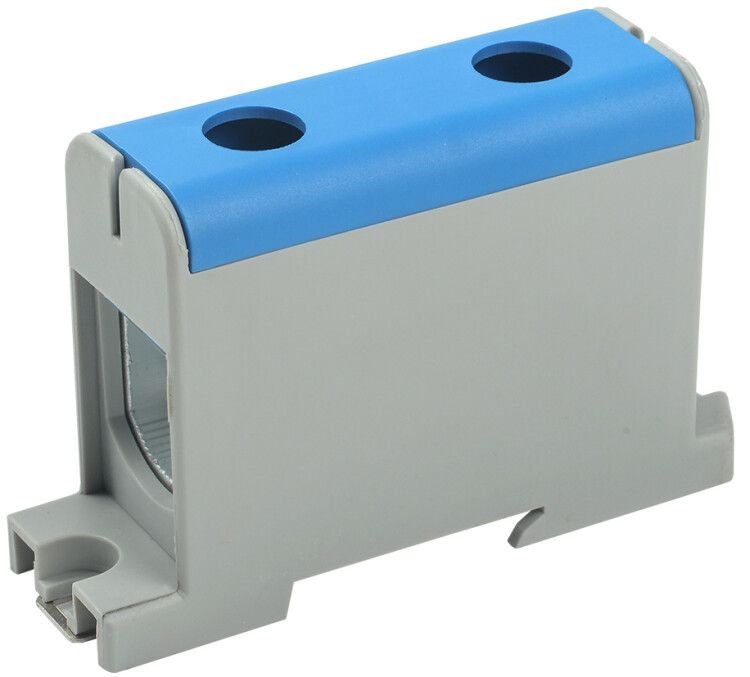

Клемма вводная силовая КВС 35-150 кв.мм. синяя | YZN12-150-K07 IEK

Клемма вводная силовая КВС 35-150 кв.мм синяя от IEK предназначена для надёжного соединения мощных проводников в электрощитах и распределительных устройствах. Артикул yzn12-150-k07 обеспечивает устойчивый контакт при токах до 320 А и работает в широком диапазоне температур.

Назначение и область применения

Клемма вводная силовая КВС 35-150 кв.мм синяя используется для ввода и распределения силовых проводников в электротехнических шкафах, щитах и распределительных устройствах. Подходит для соединения медных и алюминиевых жил сечением от 35 до 150 мм2. Часто применяется при монтаже промышленного оборудования: станков, конвейеров, систем автоматизации, а также в цепях питания крупных потребителей - насосов, компрессоров, нагревательных элементов.

Технические характеристики

• Диапазон сечений: 35–150 мм2 - позволяет подключать толстые одножильные и многожильные провода
• Номинальный ток: 320 А - рассчитана на длительную работу при высоких нагрузках
• Номинальное напряжение: 800 В - безопасна для сетей до 690 В переменного тока и выше
• Тип соединения: винтовое - обеспечивает прочный и долговечный контакт
• Количество контактов: один - однополюсная клемма для одного фазного или нулевого провода
• Количество клемм на полюс: две - два входа для подключения двух проводников на одном контакте
• Позиция соединения: сбоку - удобна для компактной маршрутизации проводов в шкафу
• Ширина: 29,5 мм - совместима с DIN-рейкой стандарта EN 60715
• Рабочая температура: –40…+85 C - выдерживает экстремальные условия, включая холодные склады и жаркие цеха
• Материал корпуса: полиамид PA - устойчив к механическим повреждениям и химическим воздействиям
• Класс воспламеняемости: V0 - самозатухающий материал, соответствует требованиям UL 94
• Срок службы: 15 лет - гарантирует стабильную работу без замены в течение всего срока эксплуатации системы

Совместимость и монтаж

Клемма вводная силовая КВС 35-150 кв.мм синяя монтируется на DIN-рейку шириной 35 мм. Также возможна фиксация винтом через отверстия в основании - гибкий вариант для нестандартных решений. Для подключения используйте отвёртку с плоским лезвием. Зажимы рассчитаны на усилие 0,5–0,7 Нм - перетягивать нельзя, чтобы не повредить внутреннюю пластину. Монтаж выполняется при отключенном питании. Убедитесь, что зачищенные концы проводов имеют длину 10–12 мм - этого достаточно для надёжного зажима.

Безопасность и стандарты

Клемма соответствует международным нормам безопасности: IEC 60947-7-1, ГОСТ Р 50030.2. Произведена из материала класса горючести V0 - не поддерживает горение и не распространяет пламя. Защита от случайного прикосновения обеспечивается конструкцией корпуса: токоведущие части полностью закрыты, доступ есть только через специализированные окна для подключения.

Преимущества

• Удобство монтажа: два входа на одну клемму позволяют выполнять ответвления без дополнительных перемычек
• Высокая надёжность: винтовой зажим с металлической пластиной предотвращает ослабление контакта даже при вибрациях
• Стабильность при температурных колебаниях: полиамид не деформируется при нагреве и не становится хрупким на морозе
• Яркая синяя маркировка: легко отличается от других клемм, ускоряет диагностику и обслуживание
• Совместимость с рекомендованными продуктами IEK - обеспечивает единый стандарт сборки в проектах

Ограничения применения

• Не предназначен для подключения проводов меньше 35 мм2 - слабый зажим не обеспечит плотного контакта
• Не использовать в условиях постоянного погружения в жидкость - хотя IP-класс не указан, герметичность не гарантирована
• Запрещено применять с проводниками из меди и алюминия одновременно без переходника - риск электрохимической коррозии
• Не подходит для частых отключений - винтовые клеммы не рассчитаны на оперативное коммутирование

Примеры использования

• Ввод главного кабеля 95 мм2 в распределительный щит промышленного цеха
• Распределение фазы от автомата 400 А к трём двигателям через параллельные подключения
• Объединение нулевых проводов от нескольких станков перед выходом в общую шину N
• Формирование вводного узла в щите управления теплицы с внешним кабелем 120 мм2

Практические советы

• Перед монтажом зачистите конец провода до голого металла - оставьте 10–12 мм, не больше
• Проверяйте затяжку винта после первого включения - при первом нагреве металл немного оседает
• Для алюминиевых проводов используйте смазку типа Alu-Plus - снижает окисление и увеличивает срок службы
• При групповой установке оставляйте минимум 5 мм свободного пространства между соседними клеммами - для теплоотвода и доступа
• Артикул yzn12-150-k07 совпадает с каталогом IEK - заказывайте запасные части по этому номеру
