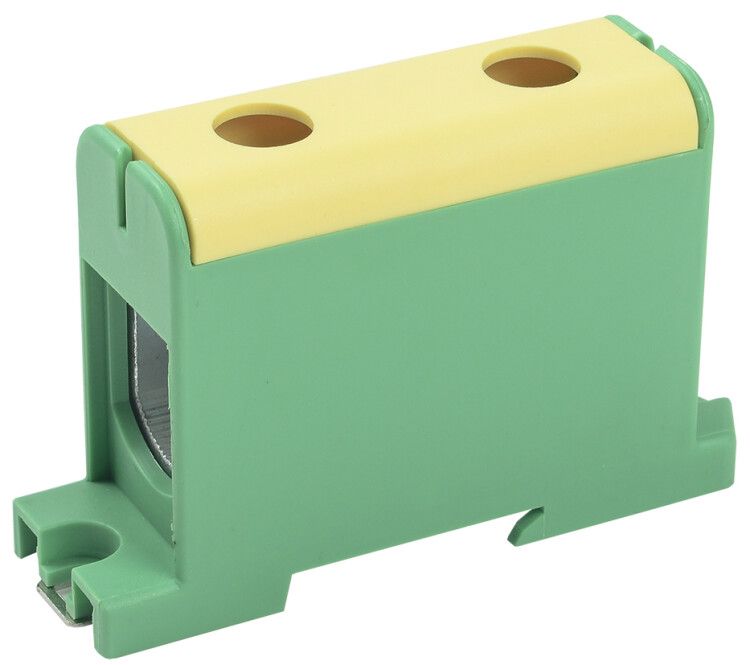

Клемма вводная силовая КВС 35-150 кв.мм. PE | YZN22-150-K52 IEK

Клемма вводная силовая КВС 35-150 кв.мм PE от IEK предназначена для надёжного соединения мощных проводников в электрощитах и распределительных устройствах. Эта клемма обеспечивает безопасное распределение тока до 320 А и подходит для монтажа на DIN-рейку или крепления винтом.

Назначение и область применения

Клемма вводная силовая КВС 35-150 кв.мм PE используется для подключения и распределения силовых проводников в промышленных и коммерческих электрощитах. Подходит для ввода питания в оборудование, распределения PEN-проводника и создания точек заземления. Часто применяется в системах автоматизации, на станках, конвейерах, в цехах с высокими нагрузками.

Технические характеристики

• Диапазон сечений проводников: 35–150 мм2 - позволяет работать с крупными медными и алюминиевыми жилами
• Номинальный ток: 320 А - рассчитана на постоянную работу при значительных нагрузках
• Номинальное напряжение: 800 В - подходит для сетей до 1000 В переменного тока
• Тип соединения: винтовое - обеспечивает прочное и долговечное контактное соединение
• Количество контактов: один - однополюсная клемма для одного провода
• Количество клемм на полюс: две - два входа для подключения двух проводников к одному зажиму
• Позиция соединения: сбоку - удобно для компактной укладки проводов в шкафу
• Рабочая температура: от –40 C до +85 C - работает в суровых условиях, включая холодные помещения и нагреваемые зоны
• Ширина: 29,5 мм - совместима с большинством стандартных DIN-реек
• Цвет: желто-зелёный - соответствует цветовой маркировке защитного заземления (PE)
• Материал корпуса: полиамид PA - устойчив к механическим повреждениям и химическим воздействиям
• Класс воспламеняемости: V0 - самозатухающий материал, не распространяет пламя
• Срок службы: 15 лет - длительная надёжность при правильном монтаже

Совместимость и монтаж

Клемма вводная силовая КВС 35-150 кв.мм PE монтируется двумя способами: на DIN-рейку шириной 35 мм или через отверстия для винтового крепления. Установка занимает несколько секунд - достаточно защёлкнуть её на рейку или закрутить болты. Для подключения используйте гаечные ключи подходящего размера - перетягивать винты нельзя, чтобы не повредить контактную пластину. Обязательно проверьте плотность затяжки после монтажа.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями безопасности для электроустановок. Материал корпуса имеет класс горючести V0, что исключает распространение огня. Цветовое исполнение (желто-зелёный) соответствует ГОСТ Р 50462 - это гарантирует правильную идентификацию защитного заземления. Номинальное напряжение 800 В обеспечивает запас по безопасности для сетей 400/690 В.

Преимущества

• Удобство монтажа: два входа на одном полюсе позволяют соединить два провода без переходников
• Высокая надёжность: винтовое соединение не ослабевает при вибрациях и перегрузках
• Стойкость к среде: полиамидный корпус выдерживает влагу, пыль, масла и перепады температур
• Заземление по стандарту: желто-зелёный цвет сразу указывает на функциональное назначение
• Долгий срок службы: 15 лет работы без обслуживания при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для подключения проводов меньше 35 мм2 - использование меньшего сечения снижает надёжность контакта
• Не рекомендуется для частого демонтажа - многократное откручивание винтов может повредить резьбу
• Не использовать вне закрытых шкафов - отсутствует степень защиты IP, доступ к токоведущим частям открыт
• Не применять в взрывоопасных зонах - не сертифицирована для экстремальных сред

Примеры использования

• Вводной PE-проводник в распределительном щите промышленного объекта
• Объединение нескольких заземляющих проводов от станков в одной точке
• Распределение PEN-проводника от главного ввода к групповым щиткам
• Соединение алюминиевой и медной жилы в местах перехода между типами кабеля

Практические советы

• Перед монтажом зачистите жилы до 15–20 мм - недостаточная зачистка вызывает плохой контакт
• Используйте только инструмент с фиксированным моментом - не затягивайте винт «на глаз»
• Проверяйте контакт через 1–2 месяца после первого включения - возможна усадка металла
• При использовании алюминиевых проводов - нанесите антиоксидантную пасту на жилу перед зажимом
• Убедитесь, что ширина клеммы (29,5 мм) соответствует вашей DIN-рейке - стандартная рейка 35 мм подходит идеально
