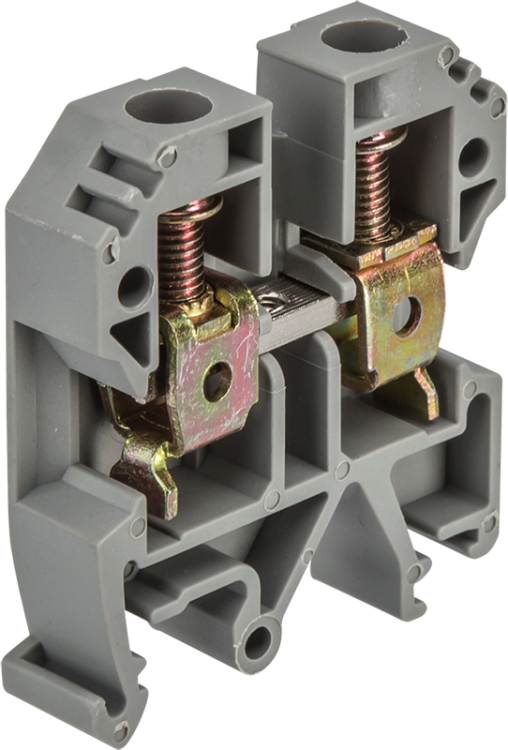

Клемма ЗНИ 16мм.кв. серый Navigator - 20284 61212

Зажим клеммный проходной 16 мм² серый — надёжное решение для последовательного соединения проводников в распределительных щитах. Произведён брэндом Navigator в серии NTB-JXB, артикулы 20284 и 61212 подходят для монтажа на DIN-рейку в условиях широкого температурного диапазона.

Назначение и область применения

Зажим клеммный проходной 16 мм² серый предназначен для электрического и механического соединения одножильных и многожильных проводников в низковольтных цепях постоянного или переменного тока. Применяется в распределительных щитах жилых, промышленных и коммерческих объектов. Подходит для соединения фазных проводов, когда требуется сохранить целостность цепи между уровнями.

Технические характеристики

• Поперечное сечение провода: 16 мм² — подходит для медных и алюминиевых проводов указанного сечения;
• Номинальный ток: 90 А — способен выдерживать длительную нагрузку до этого значения;
• Номинальное напряжение: 750 В — рассчитан на работу в сетях до 750 В переменного или постоянного тока;
• Тип присоединения: винтовое — надёжное и проверенное крепление с помощью зажимного винта;
• Способ монтажа: DIN-рейка / G-рейка — устанавливается стандартными защёлками на рейку 35 мм;
• Количество контактов: один — проходной тип, вход и выход находятся на одной линии;
• Количество уровней: один — используется как базовый элемент, но может быть связан с другими;
• Материал корпуса: термопласт (полиамид 6,6) — высокая прочность, термостойкость до 130 °C, класс воспламеняемости V1;
• Контактные пластины: латунь с содержанием меди ≥55% — обеспечивает низкое переходное сопротивление;
• Зажимные винты: оцинкованная сталь — устойчивы к коррозии;
• Степень защиты: IP20 — защита от прикосновений пальцами и твёрдыми предметами >12,5 мм, без защиты от воды;
• Рабочий температурный диапазон: от -50 до +90 °C — работает в холодных помещениях и нагреваемых щитах;
• Цвет: серый — стандартизированная цветовая маркировка для быстрой идентификации;
• Гарантийный срок: 60 месяцев — подтверждает долговечность материала и сборки.

Совместимость и монтаж

Зажим клеммный проходной 16 мм² серый совместим с любыми DIN-рейками типа EN 60715 (35 мм) и G-рейками. Установка выполняется простым защёлкиванием — никаких инструментов не требуется. Для работы необходимо использовать замыкающую пластину (обязательна), которая позволяет соединить несколько таких клемм в единую цепь. Все уровни внутри одного модуля уже внутренне связаны — ток проходит через весь контакт без внешних перемычек. Соединение проводов осуществляется сверху — удобно для вертикальной маршрутизации кабелей.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок: материал корпуса имеет класс воспламеняемости V1 — самозагасающий, не распространяет пламя. Номинальное напряжение 750 В и ток 90 А обеспечивают безопасную эксплуатацию в соответствии с ГОСТ Р МЭК 60947-7-1. Отсутствие защиты от влаги (IP20) требует установки только во внутренних щитах, исключающих попадание воды и пыли.

Преимущества

• Проходной дизайн — позволяет передавать ток от одного устройства к другому без дополнительных перемычек;
• Внутренняя связь уровней — снижает количество внешних соединений и риск плохого контакта;
• Высокая термостойкость корпуса — устойчив к перегреву в плотно укомплектованных щитах;
• Латунные контакты с высоким содержанием меди — минимизируют потери энергии и нагрев;
• Оцинкованные винты — предотвращают окисление даже в условиях повышенной влажности;
• Универсальная цветовая маркировка — серый цвет легко отличить от других типов клемм.

Ограничения применения

• Не применяется в открытых или влажных средах — степень защиты IP20 не допускает воздействия воды и пыли;
• Подходит только для проводов сечением 16 мм² — использование меньших или больших проводов недопустимо;
• Обязательно использование замыкающей пластины — без неё невозможно создать последовательную цепь;
• Не рекомендован для частых демонтажей — винтовые соединения при многократном затягивании могут потерять усилие;
• Не предназначен для подключения гибких многожильных проводов без наконечников — возможен перелом жил.

Примеры использования

• Соединение фазных проводов в автоматических выключателях в щите освещения;
• Передача питания между группами розеток в промышленном щите;
• Объединение нескольких тепловых реле в системе управления двигателем;
• Разводка сети 400 В в распределительных пунктах торгового центра.

Практические советы

• Перед монтажом убедитесь, что сечение провода точно соответствует 16 мм² — пере- или недо-зажатый провод вызывает перегрев;
• Используйте наконечники для многожильных проводов — это повысит надёжность контакта и продлит срок службы;
• Затягивайте винты моментом, достаточным для плотного контакта, но без перегрузки — используйте отвертку с регулируемым крутящим моментом;
• При комплектации щита соблюдайте порядок: сначала установите все клеммы, затем закрепите замыкающие пластины — так легче контролировать целостность цепи;
• Проверьте соответствие цветовой маркировки — серый цвет указывает на проходной тип, не путайте с фазными или нулевыми клеммами других цветов.
