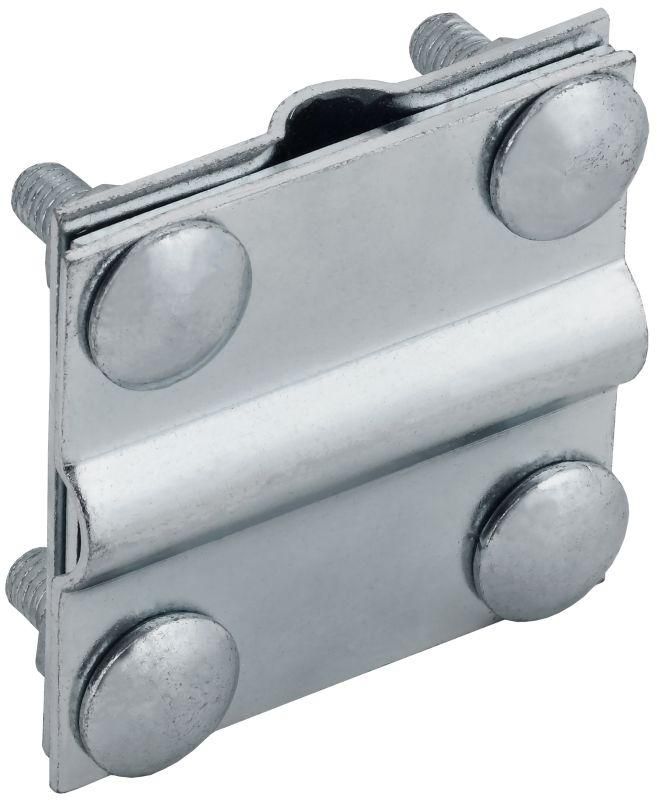

Зажим крестообразный с разделителем полоса/пруток-полоса/пруток 40/12мм оцинкованная сталь HDZ IEK - ZCC18-14-1-12-40

Зажим крестообразный с разделителем полоса/пруток 40/12 мм оцинкованная сталь HDZ от IEK предназначен для надёжного соединения плоских и круглых проводников в системах заземления. Артикул zcc18-14-1-12-40 обеспечивает совместимость с типичными проводниками на объектах промышленной и жилой застройки.

Назначение и область применения

Зажим используется для создания крестообразных соединений между плоскими (полосовыми) и круглыми проводниками в контурах заземления. Подходит для установки в распределительных устройствах, на опорах ЛЭП, в трансформаторных подстанциях, на промышленном оборудовании. Применяется там, где требуется одновременно подключить несколько проводников - например, основную полосу заземления к вертикальному заземлителю и боковым ответвлениям.

Технические характеристики

• Диапазон зажима круглого провода: до 12 мм
• Максимальная ширина плоского проводника: до 40 мм
• Материал корпуса: оцинкованная сталь с горячим цинкованием по ГОСТ 9.307-2021
• Конструкция: три металлические пластины - две фиксирующие и одна средняя, позволяющая увеличить число точек подключения
• Тип изделия: заземляющий зажим

Совместимость и монтаж

Зажим совместим с медными и стальными проводниками соответствующих габаритов. Для монтажа используются болты M10 (не входят в комплект). Установка выполняется следующим образом:

• Полосовой проводник помещается между двумя внешними пластинами, плотно прилегает к средней;
• Круглый проводник заводится в вырез на одной стороне зажима, фиксируется тем же болтом;
• Средняя пластина позволяет дополнительно подсоединить ещё один проводник сверху - например, перемычку или ответвление.

Необходимо соблюдать момент затяжки - перетягивать нельзя, чтобы не повредить резьбу или деформировать металл. После монтажа проверьте герметичность контакта - проводники должны плотно прижаты без люфтов.

Безопасность и стандарты

• Цинковое покрытие выполнено методом горячего цинкования - соответствие ГОСТ 9.307-2021 обеспечивает долгую corrosion resistance даже во влажной среде
• Изделие предназначено исключительно для заземляющих цепей, не применяется в силовых или коммуникационных сетях

Преимущества

• Универсальная конструкция - возможность подключить до трёх проводников (1 плоский + 1 круглый + 1 доп. плоский через среднюю пластину)
• Функция защиты от самоотвинчивания - благодаря форме контактных поверхностей и усилию затяжки снижена вероятность ослабления соединения под нагрузкой
• Высокая коррозийная стойкость - горячее цинкование защищает сталь от ржавчины в условиях повышенной влажности и агрессивной среды
• Индивидуальная упаковка - каждый зажим упакован отдельно, что предотвращает механические повреждения и потери деталей при хранении и перевозке
• Гарантия 3 года - подтверждает качество производства и материалы

Ограничения применения

• Не для проводников шириной более 40 мм или диаметром больше 12 мм - возможен риск недостаточного контакта и нагрева
• Не рекомендован для постоянного воздействия открытого огня или высоких температур (>150 C)
• Не предназначен для работы в качестве изолирующего элемента - все части зажима находятся под потенциалом заземления
• Требует обязательного контроля момента затяжки; использование динамометрического ключа желательно

Примеры использования

• Подключение вертикального заземлителя (стальной уголок Ø12 мм) к горизонтальному заземляющему проводнику (полоса 40×4 мм)
• Объединение нескольких заземляющих проводников от оборудования в одном месте - например, в щите управления
• Создание ответвлений от главной заземляющей шины в промышленных цехах
• Монтаж системы заземления на элеваторах, насосных станциях, вентиляционных комплексах

Практические советы

• Перед монтажом зачистите поверхности проводников от оксидов и грязи - особенно важно для оцинкованной стали
• Проверяйте посадочные размеры: если ваша полоса имеет толщину >5 мм, убедитесь, что она поместится между пластинами без перегрузки
• При использовании в агрессивной среде (например, возле морского побережья) периодически осматривайте зажим на предмет коррозии
• Артикул zcc18-14-1-12-40 от IEK легко заменяет аналоги других брендов - сохраняйте этот номер при закупках запчастей
• Не используйте зажим в паре с алюминиевыми проводниками - возможна электрохимическая коррозия
