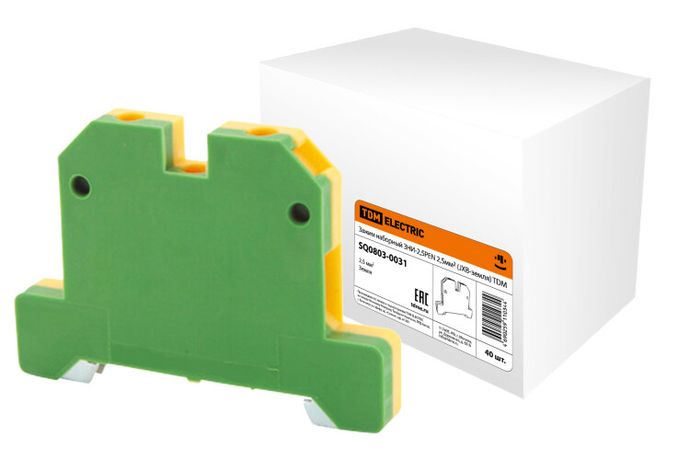

Зажим наборный ЗНИ-2,5PEN 2,5мм2 (JXB-земля) | SQ0803-0031 TDM

Зажим наборный ЗНИ-2,5PEN 2,5 мм2 (JXB-земля) от TDM ELECTRIC предназначен для надёжного соединения заземляющих и PEN-проводников в распределительных шкафах и щитах. Этот зажим обеспечивает прочную фиксацию провода сечением до 2,5 мм2 и соответствует требованиям к безопасности в электроустановках.

Назначение и область применения

Зажим наборный ЗНИ-2,5PEN 2,5 мм2 (JXB-земля) используется для подключения заземляющих и совмещённых PEN-проводников в электрических щитах, шкафах управления и технологическом оборудовании. Применяется в системах TN-C-S и TN-S, где требуется надёжное и долговечное соединение защитного проводника. Подходит для установки на DIN-рейку в бытовых, коммерческих и промышленных распределительных устройствах.

Технические характеристики

• Сечение провода: 2,5 мм2
• Материал корпуса: негорючий полиамид PA66 (цветной)
• Прижимная колодка: никелированная сталь
• Токоведущая пластина: латунь с гальваническим покрытием
• Тип соединения: винтовой
• Условия эксплуатации: внутренняя установка, сухие помещения

Совместимость и монтаж

Зажим наборный ЗНИ-2,5PEN 2,5 мм2 (JXB-земля) устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейку - никаких дополнительных креплений не требуется. Провод вставляется в контактное окно и фиксируется винтом. Убедитесь, что зачищенная часть жилы не превышает глубины контакта - оптимально 8–10 мм. Не используйте инструменты с острыми кромками при затяжке - это повредит токоведущую пластину.

Безопасность и стандарты

Конструкция зажима соответствует требованиям к материалам, применяемым в электроустановках: негорючий корпус (PA66) и антикоррозийное покрытие обеспечивают безопасную работу даже при перегрузках. Латунная токоведущая пластина и никелированная сталь снижают риск нагрева и окисления. Хотя сертификаты не указаны, материалы и исполнение соответствуют общепринятым нормам для аналогичных изделий класса IP20.

Преимущества

• Высокая механическая прочность корпуса из PA66 - выдерживает нагрузки при многократном монтаже
• Никелирование прижимной колодки предотвращает окисление и увеличивает срок службы контакта
• Латунная пластина с гальваническим покрытием обеспечивает низкое переходное сопротивление
• Цветной корпус позволяет легко отличить заземляющие зажимы от фазных и нулевых
• Стандартный форм-фактор - совместим с любыми DIN-рейками и типовыми щитами

Ограничения применения

• Не предназначено для внешней установки - не имеет защиты от влаги и пыли (IP20)
• Подходит только для медных и алюминиевых одножильных проводов сечением до 2,5 мм2
• Не рекомендуется для многожильных проводов без наконечников - возможен разрыв жил при затяжке
• Не использовать в средах с высокой химической активностью - например, в цехах с постоянным воздействием кислот или щелочей

Примеры использования

• Подключение PE-шин в этажных щитах жилых домов
• Фиксация PEN-проводника в распределительных шкафах промышленных автоматизированных линий
• Сборка заземляющего контура в щитах насосных станций и вентиляционных систем
• Интеграция в панели управления станков, где требуется чёткое разделение функциональных проводников

Практические советы

• Перед установкой проверьте, чтобы провод был хорошо зачищен - остатки изоляции вызывают нагрев и плохой контакт
• Затягивайте винт усилием 0,4–0,6 Нм - слишком слабый момент приведёт к ослаблению, слишком сильный - к деформации пластины
• При использовании нескольких зажимов ЗНИ-2,5PEN 2,5 мм2 (JXB-земля) в одном щите соблюдайте интервал между ними - минимум 10 мм для теплоотвода
• Обязательно помечайте зажимы маркером или биркой - особенно важно при обслуживании щита, где много аналогичных элементов
• Этот зажим от TDM ELECTRIC - часть серии JXB-земля; он совместим с другими зажимами этой серии по форме и шагу крепления
