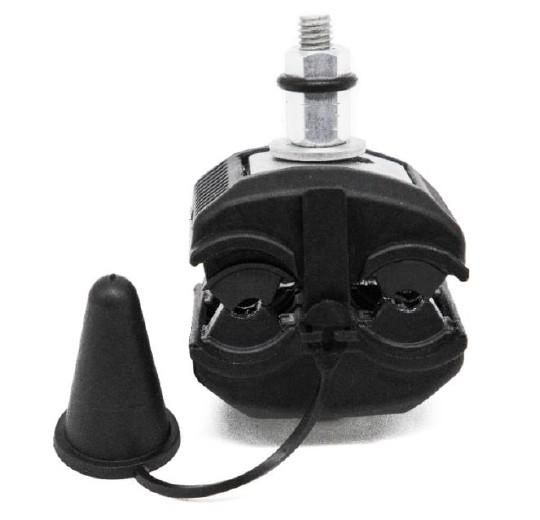

Зажим ответвительный CT 240.2 P (50-240/50-240кв.мм) ВК 20900951

Зажим ответвительный CT 240.2 P (50-240/50-240 кв.мм) ВК предназначен для безопасного и надёжного ответвления тока от основной линии без нарушения целостности изоляции магистрали. Применяется в воздушных линиях электропередачи, особенно там, где требуется быстрое и герметичное подключение без демонтажа провода.

Назначение и область применения

Зажим ответвительный CT 240.2 P (50-240/50-240 кв.мм) ВК используется для создания ответвлений от силовой магистрали в воздушных ЛЭП напряжением до 1 кВ. Подходит для прокладки в населённых пунктах, на участках с ограниченным доступом, где невозможно выполнить классическое ответвление с зачисткой проводов. Область применения - распределительные сети ЖКХ, сельское хозяйство, объекты энергообеспечения, временные и постоянные подключения.

Технические характеристики

• Номинальное проходное сечение: 50–240 мм2 - позволяет работать с алюминиевыми и медными проводами средней и большой мощности;
• Изолированный зажим - обеспечивает защиту от короткого замыкания и поражения током без дополнительной изоляции;
• Тип подключения: винтовое/болтовое соединение с прокалыванием изоляции - не требует снятия внешнего слоя провода;
• Материал корпуса: сплав алюминия и стеклоармированный полиамид - прочный, легкий, устойчивый к механическим нагрузкам;
• Материал проводника ответвления: алюминий или медь - совместим с обоими типами проводов;
• Рабочий температурный диапазон: от –45 C до +50 C - работает в суровых климатических условиях;
• Устойчивость к УФ-излучению - не теряет свойств под воздействием солнца;
• Количество жил: одна - предназначено для одиночного ответвления;
• Гарантийный срок: 60 месяцев - подтверждена долговечность конструкции;
• Защитное покрытие: отсутствует - поверхность не окрашена, но материал сам по себе коррозионностойкий.

Совместимость и монтаж

Зажим ответвительный CT 240.2 P (50-240/50-240 кв.мм) ВК совместим с любыми проводниками из меди или алюминия сечением от 50 до 240 мм2. Для установки:

• Выберите место на магистрали, свободное от опор и изгибов;
• Подведите ответвительный провод к контакту зажима;
• Затяните болт до момента отлома головки - это гарантирует правильный момент затяжки и прокалывание изоляции;
• Не используйте инструменты с острыми гранями - можно повредить корпус;
• Проверьте плотность фиксации после монтажа - провод не должен шевелиться.

Обязательно соблюдайте допустимую нагрузку на провод - перегрузка снижает срок службы.

Безопасность и стандарты

Зажим ответвительный CT 240.2 P (50-240/50-240 кв.мм) ВК соответствует требованиям безопасности для работы в сетях до 1 кВ. Конструкция исключает контакт с токоведущими частями при установленном состоянии. Отсутствие открытых контактов и наличие изоляции делают его безопасным для обслуживания даже под напряжением (при условии использования средств защиты).

Преимущества

• Не требует зачистки магистрального провода - экономит время и снижает риск повреждения жилы;
• Высокая степень герметизации - предотвращает попадание влаги и коррозию;
• Устойчивость к экстремальным температурам - надёжна в северных регионах и летней жаре;
• Долгий срок службы - благодаря качественным материалам и отсутствию покрытия, которое могло бы треснуть;
• Одинаково эффективен для алюминиевых и медных проводов - универсальность снижает запасы на складе.

Ограничения применения

• Не применяется в высоковольтных сетях выше 1 кВ - не рассчитан на такие нагрузки;
• Не рекомендован для многожильных ответвлений - один зажим = одна жила;
• Не подходит для помещений с химически активной средой - хотя материал устойчив, он не предназначен для промышленных цехов с агрессивными испарениями;
• Не следует использовать на сильно изогнутых участках магистрали - возможен перегиб и повреждение внутренних элементов.

Примеры использования

• Подключение освещения к линии на улице без отключения питания;
• Присоединение кабеля к домашнему вводу от столба;
• Добавление точки питания для насосной станции в сельской местности;
• Временное питание строительной площадки от существующей ЛЭП.

Практические советы

• Перед монтажом проверьте сечение провода - если оно меньше 50 мм2, зажим будет плохо фиксироваться; больше 240 мм2 - не войдёт в канал;
• Используйте только специальный ключ или торцевой ключ с ограничителем крутящего момента - переусиливать нельзя;
• После установки протестируйте контакт тестером - отсутствие скачков сопротивления говорит о хорошем соединении;
• На зимний период - не забудьте проверить состояние зажима после первых заморозков: возможно образование конденсата внутри;
• CT 240.2 P (50-240/50-240 кв.мм) ВК - единственный вариант в линейке ВК с таким широким диапазоном сечений - выбирайте его, когда нужна максимальная гибкость.
