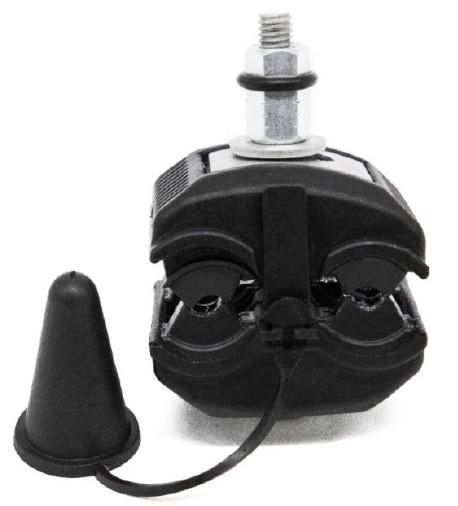

Зажим ответвительный CT 240 P ВК 20901011

Зажим ответвительный 240 П ВК (артикул 20901011) предназначен для надёжного и герметичного соединения изолированных алюминиевых проводов СИП без нарушения целостности внешней оболочки. Бренд ВК предлагает этот зажим как решение для быстрого и безопасного ответвления в воздушных линиях до 1000 В.

Назначение и область применения

Зажим ответвительный 240 П ВК используется для создания ответвлений от основной магистрали из изолированных алюминиевых проводов СИП. Применяется в воздушных линиях электропередачи напряжением до 1000 В - например, при подключении домов, трансформаторных подстанций, освещения или оборудования к существующей ЛЭП. Подходит для работ на опорах, фасадах зданий и других открытых участках.

Технические характеристики

• Максимальное рабочее напряжение: 1000 В
• Поддерживаемый тип провода: изолированный алюминиевый СИП
• Количество контактных пластин: 8
• Количество прокалывающих зубьев: 64
• Материал корпуса: стеклоармированный полиамид, устойчивый к УФ-излучению и атмосферным воздействиям
• Тип крепления: шестигранная срывная головка
• Запрещено применение с неизолированными проводами

Совместимость и монтаж

Зажим ответвительный 240 П ВК совместим только с изолированными алюминиевыми проводами СИП. Для установки необходимо:

• Установить зажим на магистральный провод так, чтобы он плотно прилегал к изоляции
• Вставить ответвительный провод в соответствующий канал
• Затянуть болт до момента срыва головки - это гарантирует правильный момент затяжки и надёжный электрический контакт

Не требуется зачистка изоляции - прокалывание происходит автоматически. Монтаж выполняется при помощи гаечного ключа на 13 мм.

Безопасность и стандарты

Зажим ответвительный 240 П ВК спроектирован для работы в условиях повышенной влажности, перепадов температур и прямого солнечного света. Конструкция исключает доступ влаги внутрь контакта благодаря герметичному корпусу. Применение с неизолированными проводами запрещено - это может вызвать пробой, КЗ или поражение током.

Преимущества

• Нет необходимости зачищать провода - снижается риск повреждения жилы и время монтажа
• Высокая надёжность контакта за счёт множества прокалывающих зубьев
• Защита от коррозии и старения благодаря материалу корпуса
• Срывная головка предотвращает переутяжку и обеспечивает одинаковый уровень затяжки во всех случаях
• Герметичность сохраняет долговечность соединения даже в агрессивной среде

Ограничения применения

• Запрещено использовать с медными, стальными или неизолированными проводами
• Не подходит для многожильных проводов с негерметичной изоляцией
• Не рекомендуется применять в местах постоянного механического воздействия (например, вибрационные участки без крепления)
• Не допускается повторное использование после срыва головки

Примеры использования

• Подключение частного дома к распределительному столбу через СИП
• Добавление нового контура освещения вдоль уличной ЛЭП
• Присоединение силового кабеля к трансформаторной будке
• Обустройство временного питания на стройплощадке

Практические советы

• Перед монтажом проверьте, что диаметр изоляции СИП соответствует заявленным параметрам зажима - не все типы СИП подходят
• Убедитесь, что провод не перекручен внутри зажима - это влияет на качество контакта
• После установки проверьте прочность крепления легким усилием рукой - зажим не должен двигаться
• При работе на высоте используйте страховочные средства - работа с ЛЭП требует соблюдения норм безопасности
• Храните зажимы в сухом месте - хотя они герметичны, длительное воздействие влаги на непроверенные экземпляры может повредить компоненты
