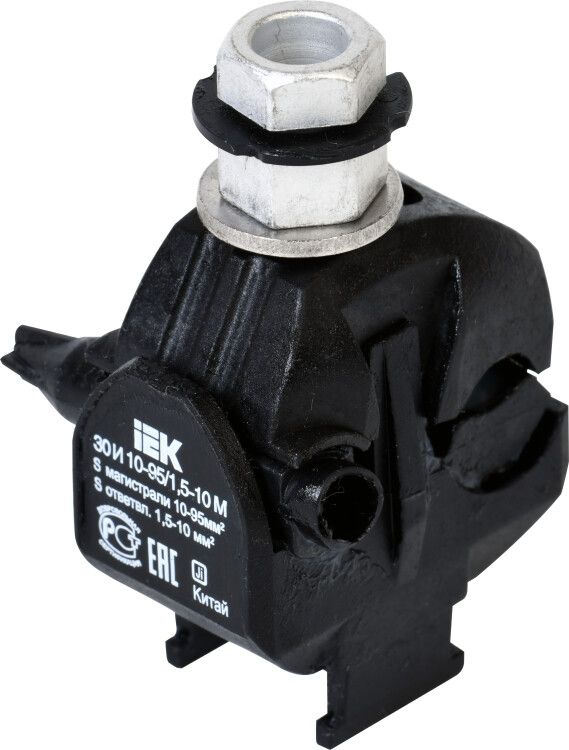

Зажим ответвительный изолированный ЗОИ 10-95/1,5-10 М | UZA-11-D01-D10M IEK

Зажим ответвительный изолированный ЗОИ 10-95/1,5-10 М от IEK предназначен для безопасного ответвления проводов в воздушных ЛЭП напряжением до 1 кВ без демонтажа основной линии. Этот зажим применяют при монтаже освещения, подключении абонентов и ремонте сетей, где важна герметичность и долгий срок службы - до 40 лет.

Назначение и область применения

Зажим ответвительный изолированный ЗОИ 10-95/1,5-10 М используется для выполнения ответвлений от самонесущих изолированных проводов (СИП) без удаления изоляции. Подходит для подключения фазных и нулевых проводников в распределительных сетях до 1000 В. Часто применяется при устройстве осветительных сетей, подводке питания к домам, антенным узлам, рекламным конструкциям и другим точкам потребления на линиях среднего напряжения.

Технические характеристики

• Номинальное сечение главного провода: 10–95 мм2
• Номинальное сечение ответвления: 1,5–10 мм2
• Рабочее напряжение: до 1000 В
• Тип соединения: винтовое с автоматическим контролем момента затяжки
• Температурный диапазон: от –60 C до +80 C
• Защита корпуса: IP67 (пылевлагозащищённый, выдерживает кратковременное погружение на 1 м)
• Количество жил: одножильная система
• Срок службы: 40 лет
• Материал корпуса: армированный термопластик (стекловолокно)

Совместимость и монтаж

ЗОИ 10-95/1,5-10 М совместим с любыми типами СИП-провода, соответствующими заявленному диапазону сечений. Устанавливается на магистральный проводник путём захвата его между контактными пластинами. Ответвление заводится через боковое окно и фиксируется вторым болтом. При правильной затяжке головка болта срывается - это сигнал, что нужное усилие достигнуто. Болты заранее обвальцованы, чтобы детали не расходились при транспортировке и хранении. Инструмент для установки - обычный гаечный ключ или торцевой ключ подходящего размера.

Безопасность и стандарты

Зажим прошёл проверку на электроизоляционную прочность: при погружении в воду на 1 метр на 1 минуту он выдержал переменное напряжение 6 кВ при частоте 50 Гц. Это подтверждает высокую степень защиты даже при воздействии внешней среды. Соответствует требованиям к изолированным ответвительным зажимам для сетей до 1 кВ. Применяется в соответствии с ПУЭ и нормами безопасности при работе на живых участках ЛЭП.

Преимущества

• Не требует снятия изоляции с магистрального провода - снижает риск повреждения и увеличивает скорость монтажа
• Автоматический контроль усилия затяжки через срыв болта исключает перегрузку и недостаточное прилегание
• Герметичная конструкция предотвращает попадание влаги, коррозию и окисление контактов
• Высокая механическая прочность корпуса позволяет использовать зажим в условиях повышенной нагрузки и вибраций
• Стандартный размер и унифицированная форма обеспечивают взаимозаменяемость с аналогами других производителей

Ограничения применения

• Не многожильных проводов с большим количеством тонких жил - требуется цельный проводник с круглым сечением
• Не рекомендован для постоянного погружения в воду - хотя IP67 допускает временное воздействие, длительная работа под водой невозможна
• Не следует применять для ответвлений сечением менее 1,5 мм2 или более 10 мм2 - выход за границы диапазона снижает надёжность контакта
• Не предназначен для работы при напряжении выше 1000 В - использование в HV-сетях запрещено

Примеры использования

• Подключение светильников к СИП-линии на улице
• Обустройство ввода в частный дом от столба
• Добавление точки питания для видеонаблюдения или сигнализации
• Переподключение абонентского провода после замены старого оборудования
• Ремонт поврежденного участка сети без полного отключения энергоносителя

Практические советы

• Выбирайте зажим ЗОИ 10-95/1,5-10 М только тогда, когда сечение вашего ответвления находится в пределах 1,5–10 мм2; для больших значений используйте другие модели серии.
• Перед установкой убедитесь, что поверхность провода чистая - грязь или лед могут помешать прокалывающим ножам.
• Затягивайте болт равномерно, пока не услышите характерный щелчок - это значит, что момент достигнут и дальнейшая затяжка не нужна.
• Проверьте плотность прилегания после монтажа: легкое покачивание провода не должно вызывать движения внутри зажима.
• Храните зажимы в сухом месте - хоть они герметичны, длительное воздействие влаги на комплектующие вне сборки может снизить срок службы.
