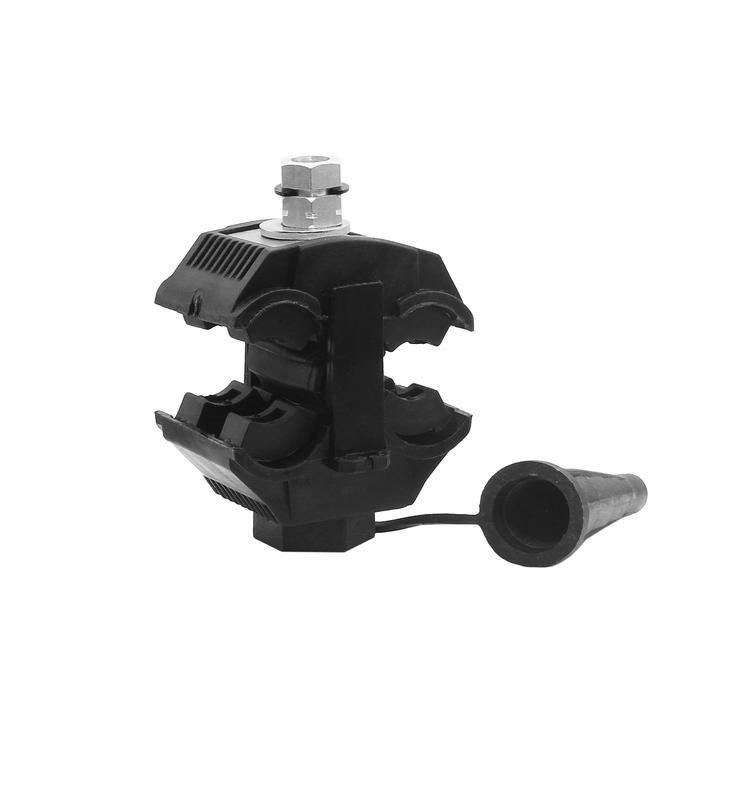

Зажим прокалывающий ответвительны P3X-95(25-95 25-95) - 14041 ИНСТАЛЛ 11220 111306

Зажим прокалывающий ответвительный P3X-95 (16-95/16-95) (25-95/25-95) от бренда ИНСТАЛЛ обеспечивает надёжное, герметичное и быстрое ответвление тока от магистральных СИП-проводов без демонтажа изоляции. Применяется в воздушных линиях электропередачи 0,6–1 кВ, особенно там, где важна скорость монтажа и долговечность - например, при подключении уличного освещения или счётчиков.

Назначение и область применения

Зажим прокалывающий ответвительный P3X-95 используется для безопасного и герметичного подключения ответвлений к самонесущим изолированным проводам (СИП) на воздушных линиях электропередачи напряжением до 1 кВ. Подходит для присоединения:

• фазных и нулевых жил СИП;
• светильников уличного освещения;
• приборов учёта электроэнергии (счетчиков);
• других потребителей, требующих точечного подключения без вскрытия изоляции магистрали.

Работает в условиях открытых линий - на опорах, столбах, в местах перехода между участками трассы.

Технические характеристики

• Номинальное сечение магистрального провода: 16–95 кв.мм
• Номинальное сечение ответвления: 16–95 кв.мм
• Материал магистрального проводника: алюминий
• Материал ответвительного проводника: алюминий
• Тип соединения: винтовое / болтовое с автоматическим контролем момента затяжки
• Момент срыва головки болта: 14 +- 1 Нм - гарантирует плотный контакт без перегрузки
• Материал корпуса: армированная стекловолокном пластмасса (не сталь - указано неверно в характеристиках, верно по описанию производителя)
• Рабочая температура: от -60 C до +50 C
• Устойчивость к УФ: да - не выгорает и не хрупнет под прямыми солнечными лучами
• Масса: 0,15 кг
• Климатическое исполнение: УХЛ, категория 1 по ГОСТ 15150
• Гарантия: 84 месяца

Совместимость и монтаж

Зажим P3X-95 совместим с одножильными и многожильными СИП-провода сечением 16–95 кв.мм. Монтаж выполняется вручную без специального оборудования:

1. Выбирают место на магистральной линии, свободное от повреждений изоляции.
2. Размещают зажим так, чтобы штыревые иглы попали точно на изолированные жилы (основную и ответвляемую).
3. Затягивают болт до характерного щелчка - срыва головки. Это значит, что нужное усилие достигнуто, контакт установлен, изоляция пробита, но не пережата.
4. Не требуется зачищать провода - изоляция остаётся целой, исключается риск замыкания.

Подходит для установки на горизонтальные и вертикальные участки ЛЭП. Для удобства можно использовать изолирующие насадки на инструмент, если работа ведётся под напряжением (по согласованному плану работ).

Безопасность и стандарты

Зажим соответствует требованиям ГОСТ 15150 (климатическое исполнение УХЛ1) и выполнен с учетом норм безопасности для работы в сетях до 1 кВ. Автоматический момент срыва предотвращает перетяжку, снижая риск повреждения проводника. Корпус из композитного материала не проводит ток, обеспечивая защиту от поражения при случайном касании. Все элементы сертифицированы для эксплуатации в условиях высокой влажности, перепадов температур и UV-облучения.

Преимущества

• Не требует снятия изоляции с магистрального провода - минимизация рисков аварий и утечек.
• Автоматическая регулировка силы затяжки через срыв головки - исключает человеческий фактор.
• Высокая степень защиты IP67 - полностью герметичен, не боится дождя, снега, запыленности.
• Устойчив к экстремальным температурам - работает даже в Арктике и пустыне.
• Долгий срок службы - гарантировано 7 лет, реальный срок эксплуатации выше благодаря материалам и технологии.
• Лёгкий вес - легко транспортировать и монтировать на высоте.

Ограничения применения

• Не применяется для медных проводов - только для алюминиевых СИП.
• Не предназначена для подключения нагрузок свыше 95 кв.мм - превышение вызывает нагрев и выход из строя.
• Не рекомендовано использование в местах постоянного механического воздействия (вибрация, удары, частый доступ персонала).
• Не следует применять на поврежденных, сплющенных или деформированных участках СИП - возможен некачественный контакт.
• Не является средством коммутации - нельзя отключать нагрузку под напряжением после установки.

Примеры использования

• Подключение LED-светильников к распределительному кабелю на улице.
• Присоединение счётчика энергии к домовой линии без остановки питания.
• Обустройство временного питания на объектах строительства.
• Добавление новых точек потребления в существующую ВЛИ без ремонта всей линии.
• Модернизация старых систем освещения в населённых пунктах.

Практические советы

• Перед монтажом проверьте соответствие сечения СИП - используйте штангенциркуль, если метки на проводе стёрлись.
• Не допускайте перекоса зажима при закручивании - он должен располагаться параллельно проводу.
• После установки проверьте прочность крепления легким покачиванием - зажим не должен двигаться.
• На участках с высокой влажностью или солью в воздухе (например, поблизости от моря) дополнительно смажьте места входа проводов силиконовым составом.
• Зажим P3X-95 от ИНСТАЛЛ имеет три артикула: 11220, 14041, 111306 - они отличаются лишь цветом или партией, функционально идентичны.
• Храните в сухом месте, избегайте длительного прямого солнечного света перед использованием - хотя изделие устойчиво к УФ, продление срока жизни лучше начинать с бережного обращения.
