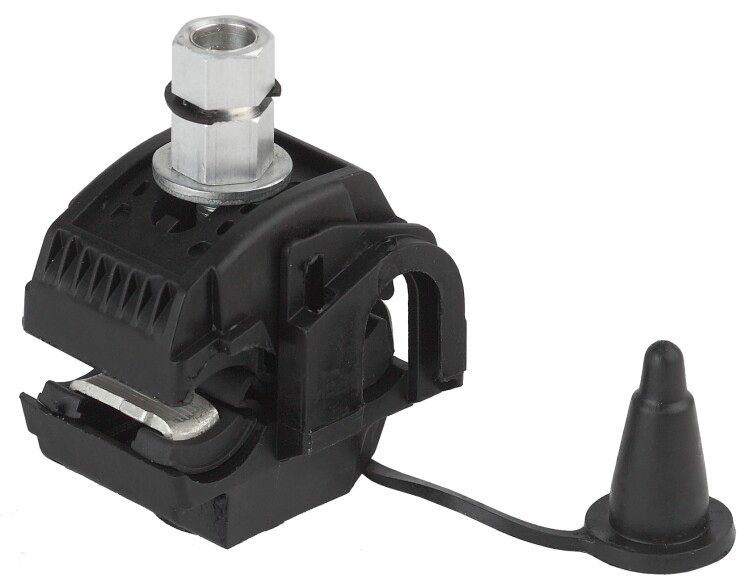

Зажим прокалывающий ответвительный N640 ВЛН/СИП (16-120/16-35) рознич. упак. (1шт.) (128/2048) | Б0036709 ЭРА

Зажим прокалывающий ответвительный N640 ВЛН/СИП (16-120/16-35) от ЭРА предназначен для надёжного и герметичного ответвления проводов в воздушных линиях электропередач без нарушения целостности изоляции. Применяется для соединения СИП и ВЛН, особенно там, где важна скорость монтажа и отказ от сложного оборудования.

Назначение и область применения

Зажим N640 ВЛН/СИП (16-120/16-35) используется для создания ответвлений от основной магистрали к абонентским линиям — например, для подключения домов, осветительных сетей или трансформаторов. Подходит для работы с алюминиевыми проводами СИП и ВЛН. Обеспечивает герметичное соединение, что исключает попадание влаги и снижает риск коррозии контакта. Часто применяется на опорах ЛЭП при реконструкции или модернизации старых сетей.

Технические характеристики

• Номинальное сечение: 16–120 кв.мм — для магистрального провода; 16–35 кв.мм — для ответвительного
• Номинальное напряжение: 0,4–1 кВ — рассчитан на низковольтные сети
• Материал корпуса: стеклоармированный полиамид — прочный, устойчив к УФ-излучению и перепадам температур
• Рабочий температурный диапазон: от –60 °C до +50 °C — подходит для сурового климата
• Количество жил: 2 — один контакт для магистрали, один для ответвления
• Цвет: черный — обеспечивает долговечность при открытой установке
• Тип соединения: винтовое/болтовое с прокалыванием изоляции (IPC) — не требует зачистки проводов
• Способ монтажа: открытый, на опорах ЛЭП

Совместимость и монтаж

Зажим N640 ВЛН/СИП (16-120/16-35) совместим с алюминиевыми проводниками СИП и ВЛН, имеющими сечение от 16 до 120 кв.мм (магистраль) и от 16 до 35 кв.мм (ответвление). Монтаж выполняется на опорах без необходимости демонтажа линии. Для подключения достаточно поместить провод в зажим и затянуть болт — специальная алюминиевая срывная гайка автоматически прекращает затяжку при достижении нужного усилия, что исключает необходимость в динамометрическом ключе. Герметизация достигается за счёт прокалывания изоляции металлическими шипами внутри зажима.

Безопасность и стандарты

Зажим соответствует требованиям к изоляционным материалам для низковольтных сетей. Конструкция предотвращает случайное касание токоведущих частей после монтажа. Стеклоармированный полиамид не поддерживает горение и сохраняет механическую прочность даже при экстремальных температурах. Устойчивость к УФ-излучению гарантирует длительную службу на открытом воздухе без выцветания и хрупкости.

Преимущества

• Не требуется зачищать изоляцию — монтаж быстрее и безопаснее
• Отсутствие необходимости в динамометрическом ключе — снижает требования к квалификации монтажника
• Герметичное соединение — минимизирует окисление и коррозию контакта
• Устойчивость к холоду и УФ — работает в условиях Сибири и Дальнего Востока
• Одноразовая конструкция — исключает случайное раскручивание после монтажа

Ограничения применения

• Подходит только для алюминиевых проводов — несовместим с медными
• Не предназначена для многожильных проводов с большим количеством тонких жил — возможен некачественный контакт
• Не следует использовать в местах постоянного механического воздействия (например, вблизи движущихся механизмов)
• Максимальное сечение ответвления — 35 кв.мм; для больших нагрузок требуется другой тип зажима

Примеры использования

• Подключение дома к линии СИП на столбе
• Ответвление питания для уличного освещения от магистральной ВЛН
• Присоединение абонентского кабеля к распределительному щиту на опоре
• Реконструкция старых линий без полного отключения энергоснабжения

Практические советы

• Перед монтажом проверьте соответствие сечения провода заявленному диапазону — 16–120 кв.мм для магистрали, 16–35 кв.мм для ответвления
• Убедитесь, что провод расположен точно в центре зажима перед затяжкой — иначе возможен перекос и повреждение изоляции
• Не используйте инструменты для принудительной затяжки — срывная гайка сама регулирует момент
• При работе в условиях высокой влажности или солёного воздуха дополнительно контролируйте состояние зажима через 2–3 года
• Зажим N640 ВЛН/СИП (16-120/16-35) от ЭРА — единственный вариант в этом классе, который сочетает простоту монтажа и надёжность в условиях северного климата
