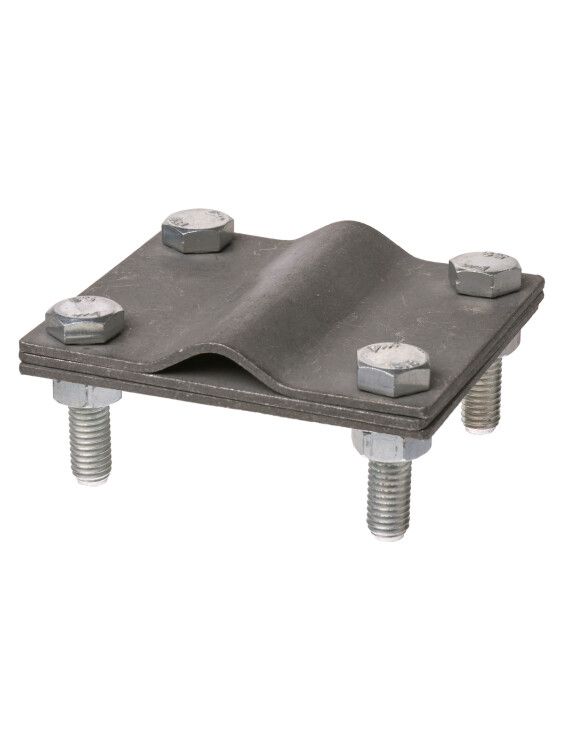

Зажим соединительный 4-х болтовой штырь-полоса, штырь Ø16 - полоса 40х4 мм, термодиффузия | SQ2401-0036 TDM

Зажим соединительный 4-х болтовой штырь-полоса TDM ELECTRIC sq2401-0036 предназначен для надёжного соединения медного заземляющего провода с вертикальным заземлителем из стали, обеспечивая долговечную передачу тока утечки в грунт. Применяется в системах искусственного заземления на различных типах почвы.

Назначение и область применения

Зажим sq2401-0036 используется для создания внешних выносных или контурных заземляющих устройств. Он соединяет медный проводник (штырь) с стальной полосой, которая закапывается в землю. Подходит для установки на всех распространённых типах грунтов: садовой земле, торфе, чернозёме и глине. Устанавливается на объектах различной направленности - от частных домов до промышленных складов, административных зданий и объектов связи.

Технические характеристики

• Форма соединения: штырь–полоса
• Диаметр штыря: 16 мм
• Размер полосы: 40×4 мм
• Количество болтов: 4
• Материал корпуса: сталь с антикоррозийным покрытием
• Тип защиты: термодиффузия - внутреннее металлическое сплавление контактов при высоких температурах, повышает надёжность соединения при больших токах замыкания

Совместимость и монтаж

Штырь диаметром 16 мм совместим с медными заземляющими проводами стандарта ГОСТ 5894. Полоса 40×4 мм соответствует требованиям к горизонтальным заземлителям согласно ПУЭ. Монтаж выполняется путём затяжки четырёх болтов - два фиксируют штырь, два - полосу. Для герметизации места входа провода рекомендуется использовать термотрубку или бандаж. Крепить необходимо после предварительного углубления заземлителя в грунт на глубину ниже уровня промерзания.

Преимущества

• Высокая механическая прочность благодаря четырёхболтовому креплению снижает риск расшатывания при нагрузках
• Технология термодиффузии увеличивает срок службы соединения за счёт самозаполнения микроскопических щелей между металлами при перегреве
• Стальная конструкция с защитным покрытием устойчива к химической коррозии в агрессивных грунтах
• Не требует сварки - позволяет выполнять монтаж даже в условиях ограниченного доступа оборудования

Ограничения применения

• Не предназначена для работы в средах с постоянным воздействием открытого пламени или температур выше +120 C
• Не следует применять в песчаных или каменистых грунтах без предварительной подготовки канала - возможна недостаточная контактная площадь
• Не подходит для многожильных проводов большего диаметра - максимальный допустимый штырь 16 мм

Примеры использования

• Подключение медного заземляющего провода к стальному уголку 50×50×5 мм в контуре заземления частного дома
• Создание вынесенной точки заземления для серверной комнаты на территории промышленного склада
• Интерфейс между основным заземляющим проводом и вертикальным заземлителем в системе молниезащиты административного здания

Практические советы

• Перед монтажом проверьте соответствие диаметра штыря 16 мм с используемым проводом - отклонение более +-0,5 мм снижает плотность контакта
• Глубина закладки полосы должна быть минимум 0,7 м; в регионах с холодными зимами - ниже уровня промерзания грунта
• После сборки протестируйте сопротивление заземления мегаомметром - норма ≤10 Ом для жилых и общественных зданий
• При использовании в сырых районах дополнительно обработайте место соединения битумной мастикой для исключения попадания воды
