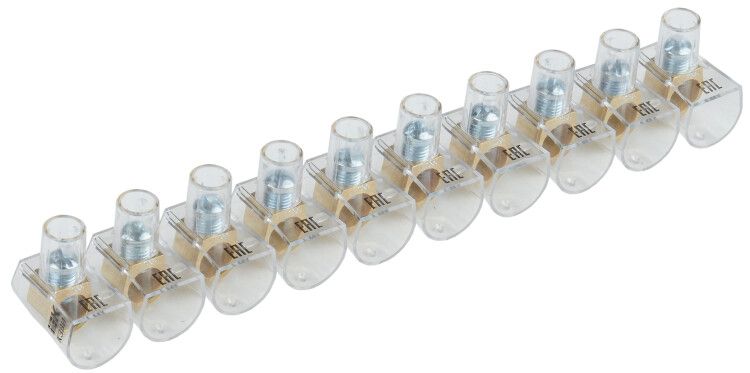

Зажим винтовой концевой изолированный КЗВИ 16мм2 (10x1) | UZVK-16-10 IEK

Зажим винтовой концевой изолированный КЗВИ 16 мм² (10x1) от бренда IEK предназначен для надёжного и безопасного соединения одножильных и многожильных проводов сечением до 16 мм². Этот зажим обеспечивает изоляцию и фиксацию проводника, предотвращая случайные замыкания и механические повреждения. Артикул uzvk-16-10 подходит для сборки распределительных щитов, автоматических выключателей и других устройств, где требуется компактная и доступная точка подключения.

Назначение и область применения

Зажим винтовой концевой изолированный КЗВИ 16 мм² (10x1) используется для создания винтовых электрических соединений между проводами и оборудованием. Он применяется там, где нужна изоляция контакта и защита от внешнего воздействия — например, при подключении проводов к автоматическим выключателям, УЗО, рубильникам, клеммным колодкам или шинам в распределительных щитах. Подходит для бытовых, коммерческих и промышленных объектов. Десять полюсов позволяют использовать один зажим вместо десяти отдельных клемм, экономя место в щите.

Технические характеристики

• Поперечное сечение провода: 2–16 мм² — поддерживает медные и алюминиевые жилы, включая многожильные;
• Номинальный ток: 75 А — рассчитан на длительную работу при высоких нагрузках;
• Номинальное напряжение: 450 В — соответствует требованиям сетей переменного тока до 440 В;
• Количество полюсов: 10 — позволяет подключить до 10 проводов в одном модульном элементе;
• Тип соединения: винтовое — надёжное, проверенное временем, требует периодической затяжки;
• Материал корпуса: поликарбонат (PC) — устойчив к ударным нагрузкам, не горит, сохраняет форму при нагреве;
• Прозрачность корпуса: да — позволяет визуально контролировать состояние провода и качество затяжки;
• Габариты: ширина 22,5 мм, высота 33 мм — совместим с DIN-рейкой шириной 22,5 мм;
• Рабочая температура: –25…+85 °C — работает в холодных помещениях и нагретых щитах;
• Срок службы: 5 лет — гарантирует долговременную работоспособность при соблюдении условий эксплуатации;
• Позиция соединения: сбоку — удобно для прямого подвода проводов без перегиба;
• Способ монтажа: непосредственная установка — крепится прямо на DIN-рейку без дополнительных адаптеров.

Совместимость и монтаж

Зажим винтовой концевой изолированный КЗВИ 16 мм² (10x1) монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для установки достаточно защёлкнуть заднюю часть корпуса на рейку — никаких инструментов не требуется. Провод вставляется в гнездо сбоку, после чего затягивается винт отверткой. Максимальный момент затяжки не указан производителем — рекомендуется применять обычную отвёртку без усилия, чтобы не повредить резьбу. Нельзя использовать инструменты с большим крутящим моментом. После монтажа проверьте, что провод плотно зафиксирован и не торчит из корпуса.

Безопасность и стандарты

Конструкция зажима исключает риск прикосновения к токоведущим частям благодаря изолирующему корпусу из поликарбоната. Прозрачная крышка позволяет контролировать целостность соединения без вскрытия. Соответствует требованиям безопасности для оборудования внутренней электромонтажной сети. Однако сертификация по ГОСТ или IEC не указана — продукт ориентирован на рынок РФ и страны СНГ, где IEK является лидером по качеству исполнения аналогичных изделий.

Преимущества

• Компактность: 10 полюсов в одном модуле снижают количество элементов в щите;
• Удобство контроля: прозрачный корпус позволяет видеть положение провода и наличие окисления;
• Стабильность соединения: винтовой механизм обеспечивает надёжный контакт даже при вибрациях;
• Защита от замыканий: изоляция полностью покрывает токоведущую часть, исключая контакт с металлическими деталями щита;
• Лёгкий монтаж: не требует специальных инструментов или подготовки проводов — можно использовать готовые жилы без наконечников.

Ограничения применения

• Не предназначена для подключения проводов сечением менее 2 мм² — возможен плохой контакт и выпадение жилы;
• Не рекомендуется для постоянного подключения алюминиевых проводов без применения антиоксидантной пасты — есть риск окисления;
• Не подходит для сред с повышенной влажностью, агрессивными газами или химическими веществами — материал PC не устойчив к растворителям;
• Не следует использовать в условиях частых вибраций без дополнительной фиксации — хотя винтовое соединение прочное, длительные сотрясения могут ослабить контакт;
• Срок службы 5 лет — не является сроком годности, а показателем гарантированной работы; после этого срока рекомендуется проверка состояния контактов.

Примеры использования

• Подключение входных фазных проводов к групповым автоматам в квартирном щите;
• Объединение нулевых проводов перед подключением к шине N;
• Разветвление цепей управления в панелях станков и конвейеров;
• Формирование группы заземляющих проводов в промышленных щитах;
• Переход с одного сечения провода на другое внутри распределительной коробки.

Практические советы

• Перед установкой удалите изоляцию с провода на длину, равную глубине гнезда — обычно около 8–10 мм;
• Для многожильных проводов используйте наконечники типа НШВИ — они предотвращают запутывание жил и обеспечивают лучший контакт;
• Проверяйте затяжку винта через 1–2 месяца после монтажа — особенно при больших токах;
• Если провод легко вынимается — значит, он недостаточно затянут или имеет меньшее сечение, чем минимально допустимое;
• Не смешивайте этот зажим с другими типами клемм в одной цепи — различия в материалах могут вызвать электрохимическую коррозию;
• При использовании в щитах с ограниченным пространством — учтите, что ширина 22,5 мм занимает одну позицию на DIN-рейке, как и любой стандартный модуль.
