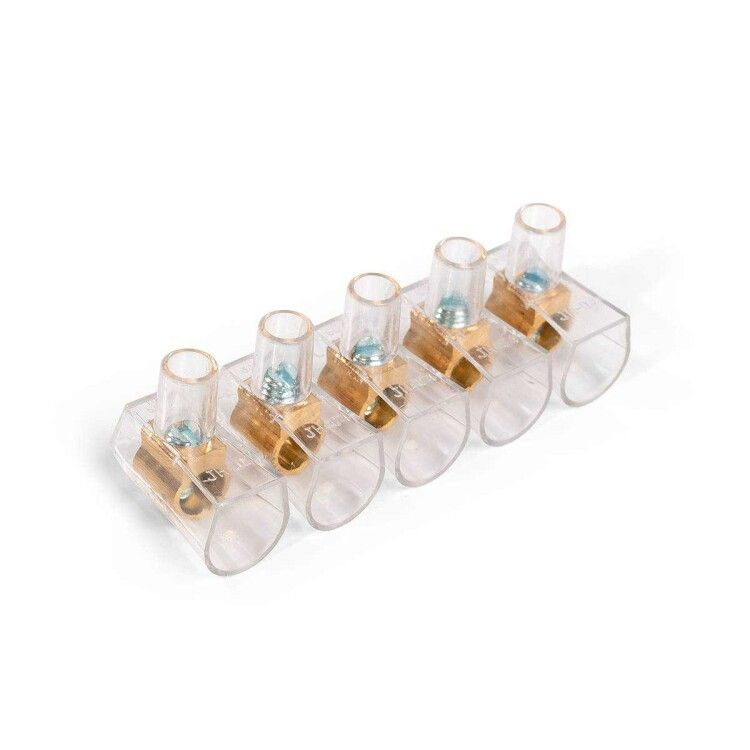

Зажим винтовой концевой изолированный КЗВИ-16 - 87182 КВТ

Зажим винтовой концевой изолированный КЗВИ-16 от бренда КВТ - это надёжный однополюсный зажим для быстрого и безопасного соединения проводов сечением 4–16 мм2 в распределительных коробках, щитах и на оборудовании. Артикул 87182 подходит для постоянной эксплуатации в условиях широкого температурного диапазона.

Назначение и область применения

Зажим винтовой концевой изолированный КЗВИ-16 предназначен для создания прочного электрического контакта между проводниками и клеммами оборудования. Подходит для соединения многожильных и одножильных медных и алюминиевых проводов. Часто используется в силовых цепях с рабочим напряжением до 400 В - например, в автоматических выключателях, контакторах, тепловых реле, распределительных щитах, станках и системах автоматизации.

Технические характеристики

• Поперечное сечение провода: 4 – 16 мм2
• Номинальный ток: 60 А
• Номинальное напряжение: 400 В
• Количество полюсов: 1
• Тип соединения: винтовое
• Способ монтажа: непосредственная установка (закрепляется прямо на шине или устройстве)
• Количество зажимов на полюс: 1
• Рабочая температура: от -40 C до +65 C
• Материал корпуса: поликарбонат (PC), прозрачный
• Материал контактной части: латунь ЛС58-2 с электролитическим лужением
• Материал винта: сталь, с головкой под крестовую отвертку (PH)
• Ширина ячейки: 31 мм
• Позиция входа провода: сбоку
• Класс воспламеняемости: V2 (самозатухающий материал)

Совместимость и монтаж

Зажим винтовой концевой изолированный КЗВИ-16 устанавливается непосредственно на DIN-рейку или крепится к выводам аппаратов через боковой вход. Удобен для замены в уже смонтированных щитах - не требует демонтажа всей системы. Прозрачный корпус позволяет визуально контролировать состояние провода и затяжку винта. Для монтажа используйте отвертку с битой PH1 или PH2. Не допускается перегиб провода перед вводом - он должен заходить прямо, без изломов. Глубина ввода должна соответствовать длине контактной камеры - не более 10 мм.

Безопасность и стандарты

Корпус выполнен из самозатухающего поликарбоната класса V2, что снижает риск распространения пламени при перегреве. Номинальное напряжение 400 В обеспечивает безопасную работу в сетях переменного тока до 50/60 Гц. Соединители покрыты оловом - это предотвращает окисление и повышает долговечность контакта. Зажим не имеет защиты от случайного прикосновения - при работе под напряжением соблюдайте правила электробезопасности.

Преимущества

• Прозрачная крышка - возможность контроля состояния соединения без вскрытия
• Лужённая латунь - устойчивость к коррозии, особенно важна при использовании алюминиевых проводов
• Стандартный винт PH - совместим с большинством отверток на объектах
• Выдерживает многократные разборки и сборки без потери качества контакта
• Узкая форма (31 мм) - экономия места в плотных щитах
• Работает при экстремальных температурах - подходит для холодных складов и нагретых помещений

Ограничения применения

• Не предназначена для подключения проводов сечением менее 4 мм2 - возможен слабый контакт и перегрев
• Не рекомендовано применение в цепях с частыми импульсными нагрузками выше 60 А - риск оплавления контактов
• Не подходит для подключения гибких многожильных проводов без наконечников - жилы могут выпасть при вибрации
• Не является взрывозащищённым - нельзя использовать во взрывоопасных зонах
• Не рассчитана на высокую влажность или прямой контакт с водой - IP-защита не указана, значит, она отсутствует

Примеры использования

• Подключение выходных клемм автомата в распределительном щите
• Присоединение проводов к тепловому реле или контактору
• Соединение фазного провода с шиной PE в щитке
• Фиксация проводов на клеммах преобразователей частоты
• Объединение нескольких проводов в одной точке при модернизации старой проводки

Практические советы

• Перед затяжкой винта проверьте, чтобы все жилы провода были полностью введены в контактную камеру - не должно быть торчащих концов
• Для алюминиевых проводов используйте наконечники типа НА или НШВИ - это исключит деформацию жил и повысит срок службы
• Проверяйте затяжку винта после первых 10–15 часов работы - при прогреве металл может немного ослабнуть
• Не применяйте усилие больше необходимого - перетяжка может повредить резьбу или раздавить провод
• При замене зажима - всегда отключайте питание. Прозрачный корпус не гарантирует безопасность при наличии напряжения
• Зажим КЗВИ-16 можно использовать вместо клеммных колодок - он компактнее и удобнее при ограниченном пространстве
