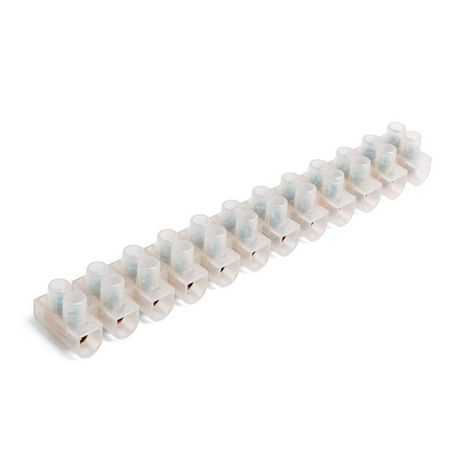

Колодка клеммная ЗВИ-60А 4-16кв.мм КВТ 87157

Зажим винтовой изолированный ЗВИ-60А (4-16 мм2) от КВТ - это надёжное однополюсное устройство для безопасного соединения проводов сечением 4–16 мм2 при рабочем напряжении до 400 В. Подходит для монтажа в распределительных щитах, на оборудовании и в условиях повышенной влажности благодаря защищённому корпусу.

Назначение и область применения

Зажим винтовой изолированный ЗВИ-60А (4-16 мм2) предназначен для создания прочного и долговечного электрического контакта между проводами. Применяется там, где требуется быстрый и не требующий сварки способ соединения: в силовых цепях, распределительных шкафах, автоматических выключателях, устройствах защиты и на промышленном оборудовании.

Подходит для соединения медных и алюминиевых проводов с цельнотянутыми или многопроволочными жилами. Часто используется в системах освещения, управления станками, конвейерами и других объектах с постоянным током нагрузки до 60 А.

Технические характеристики

• Номинальный ток: 60 А
• Номинальное напряжение: 400 В
• Поперечное сечение провода: 4–16 мм2
• Количество полюсов: 1
• Количество зажимов на полюс: 1
• Способ монтажа: непосредственная установка (не требует DIN-рейки)
• Рабочая температура: от –40 C до +65 C
• Класс воспламеняемости изоляции: 5 В (материал самозатухающий)
• Позиция входа провода: боковая
• Габариты: 29,2 × 25,8 мм
• Материал корпуса: полиэтилен, прозрачный
• Материал контактных элементов: латунь ЛС58-2 с электролитическим лужением
• Материал винтов: сталь с покрытием, профиль PH (Phillips)

Совместимость и монтаж

Зажим винтовой изолированный ЗВИ-60А (4-16 мм2) устанавливается прямо на поверхность - без необходимости крепления на DIN-рейку. Для монтажа достаточно просверлить отверстие подходящего диаметра и закрепить устройство болтом или саморезом через предусмотренные крепёжные отверстия в корпусе.

Провод вставляется в боковой канал и фиксируется винтом с профилем Phillips. Не требует специальных инструментов - достаточно обычной крестовой отвёртки. Учитывайте, что максимальная площадь сечения - 16 мм2; более толстые провода не войдут.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для оборудования до 400 В переменного тока. Корпус выполнен из самозатухающего полиэтилена класса горючести 5 В - материал не поддерживает открытый пламень. Электролитическое лужение контактов снижает окисление и повышает срок службы соединений, особенно при работе с алюминием.

Преимущества

• Прозрачный корпус позволяет визуально контролировать состояние провода и качество затяжки винта
• Латунные контакты с лужением обеспечивают стабильную проводимость и устойчивость к коррозии
• Стандартный профиль Phillips упрощает работу с любыми доступными отвёртками
• Универсальная совместимость с медью и алюминием снижает необходимость хранения нескольких типов зажимов
• Не требует дорогостоящих инструментов для установки

Ограничения применения

• Не предназначены для использования в цепях выше 400 В - применение при высоком напряжении опасно
• Не рекомендованы для частых вибраций или ударных нагрузок без дополнительной механической фиксации
• Не следует использовать для проводов меньше 4 мм2 - возможен плохой контакт и перегрев
• Не предназначены для внешней установки без дополнительной защиты от атмосферных воздействий - хотя корпус герметичен, IP-класс не указан

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в распределительном щите
• Соединение фазного провода с термореле на теплом контуре печи
• Объединение нескольких выходных проводов от датчиков в одном месте перед переходом на шину
• Фиксация алюминиевой жилы в старом электрооборудовании при модернизации системы

Практические советы

• Перед затяжкой винта удалите оксидную плёнку с алюминиевых проводов - используйте металлическую щётку или специальный гель
• Не переусердствуйте с усилием при затяжке - перетянутый винт может повредить латунный контакт
• Проверьте плотность прилегания провода после монтажа: он должен быть полностью запрятан внутри зажима, без торчащих жил
• Для удобства обслуживания можно отметить цветом или меткой, какой провод куда подключен - прозрачный корпус делает это легко
• Храните в сухом месте - даже при хорошей изоляции длительное воздействие влаги может вызвать коррозию контактов
