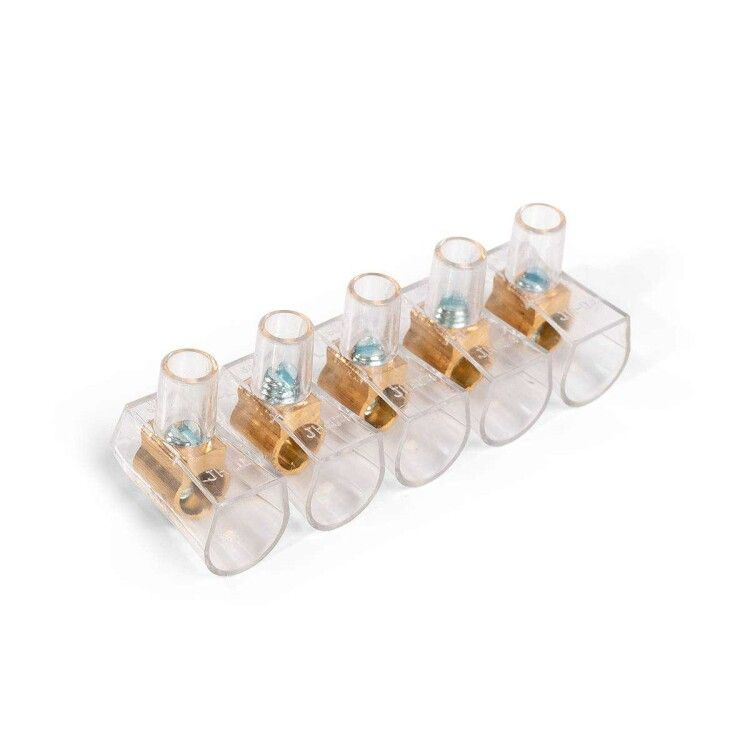

Зажим винтовой концевой изолированный КЗВИ-2,5 - 87178 КВТ

Зажим винтовой концевой изолированный КЗВИ-2,5 КВТ — это надёжный однополюсный соединитель для быстрого и безопасного подключения проводов сечением 0,5–2,5 мм² в распределительных коробках, щитах и на оборудовании. Упаковка содержит 20 штук, что удобно для массового монтажа. Артикул 87178, бренд КВТ.

Назначение и область применения

Зажим винтовой концевой изолированный КЗВИ-2,5 КВТ предназначен для создания прочного электрического контакта между проводами и клеммами оборудования. Подходит для соединения многожильных и одножильных проводов из меди или алюминия. Применяется в силовых цепях с напряжением до 400 В — например, в автоматических выключателях, реле, контактных группах, пультах управления, распределительных щитах и на промышленном оборудовании.

Технические характеристики

• Тип соединения: винтовое — обеспечивает плотный контакт при затяжке
• Сечение провода: 0,5 – 2,5 мм² — подходит для большинства слаботочных и силовых линий
• Номинальный ток: 16 А — рассчитан на длительную работу при нагрузке до этого значения
• Номинальное напряжение: 400 В — безопасно применять в сетях переменного тока до 400 В
• Материал контактов: латунь ЛС58-2 с электролитическим лужением — улучшает проводимость и защищает от окисления
• Материал корпуса: поликарбонат (PC) — высокая механическая прочность и термостойкость
• Рабочая температура: от -40°C до +65°C — можно использовать в холодных помещениях и на улице
• Класс воспламеняемости: V2 — материал самозатухающий, не распространяет пламя
• Прозрачный корпус — позволяет визуально контролировать состояние провода внутри
• Позиция входа: боковая — удобно при компактной сборке в щитах
• Количество полюсов: 1 — каждый зажим работает с одним проводом
• Количество зажимов на полюс: 1 — один провод на один зажим
• Винты: стальные, с крестообразным профилем PH — совместимы с обычными отвертками

Совместимость и монтаж

Зажим винтовой концевой изолированный КЗВИ-2,5 КВТ монтируется непосредственно — без необходимости в дополнительных креплениях или DIN-рейке. Его можно закрепить в любом доступном месте: в распределительной коробке, на плате, на корпусе устройства. Для монтажа достаточно зачистить провод на 6–8 мм, вставить его в гнездо и затянуть винт отверткой PH. Не требует специальных инструментов. Обратите внимание: ширина ячейки 2022 мм указана некорректно — вероятно, опечатка; реальный размер зажима составляет около 20 мм, что типично для таких изделий.

Безопасность и стандарты

Корпус выполнен из поликарбоната с классом горючести V2 — соответствует требованиям безопасности при перегреве. Номинальное напряжение 400 В и ток 16 А обеспечивают соответствие нормам для бытовых и промышленных систем. Лужённая латунь снижает риск окисления и повышает долговечность контакта. Соответствует общепринятым требованиям к изолированным зажимам, хотя сертификаты не указаны — рекомендуется проверять наличие документов при закупке для ответственных объектов.

Преимущества

• Прозрачный корпус — видно, правильно ли вставлен провод
• Лужёные контакты — меньше окисления, стабильный контакт даже при колебаниях температуры
• Винты с профилем PH — легко затягиваются стандартной отверткой
• Поддержка алюминиевых и медных проводов — универсальность для разных систем
• Можно переиспользовать — не требуется замена после демонтажа
• Устойчив к широкому диапазону температур — подходит для суровых условий

Ограничения применения

• Не предназначены для проводов сечением более 2,5 мм² — возможен перегрев и выход из строя
• Не подходят для постоянного погружения в воду — IP-защита не указана, не используются во влажных средах без дополнительной защиты
• Не рекомендуются для частых вибраций без дополнительного крепления — винт может ослабнуть
• Не следует использовать в цепях выше 400 В — риск пробоя изоляции
• Алюминиевые провода должны быть тщательно зачищены и обработаны антиоксидантной пастой — иначе контакт будет нестабильным

Примеры использования

• Подключение проводов к автоматическому выключателю в квартирном щитке
• Фиксация проводов питания на реле времени в системе освещения
• Соединение кабелей в распределительной коробке на улице (при наличии защитного кожуха)
• Присоединение проводов к клеммам двигателя или насоса в промышленном оборудовании
• Объединение нескольких проводов в одном месте перед переходом на кабельную трассу

Практические советы

• Перед монтажом обязательно зачищайте провод на 6–8 мм — недостаточно зачищенная жила не будет надёжно зажата
• При использовании алюминиевых проводов нанесите на жилу антиоксидантную смазку — продлит срок службы контакта
• Затягивайте винт умеренно — перетягивание может повредить латунный контакт или изоляцию
• Проверяйте плотность контакта через несколько дней после монтажа — особенно при больших нагрузках
• Храните в сухом месте — хоть корпус и пластиковый, влага может попасть внутрь при плохих условиях хранения
• Для экономии места в щитке используйте зажимы КЗВИ-2,5 КВТ вместо перемычек — они занимают меньше места и надёжнее
