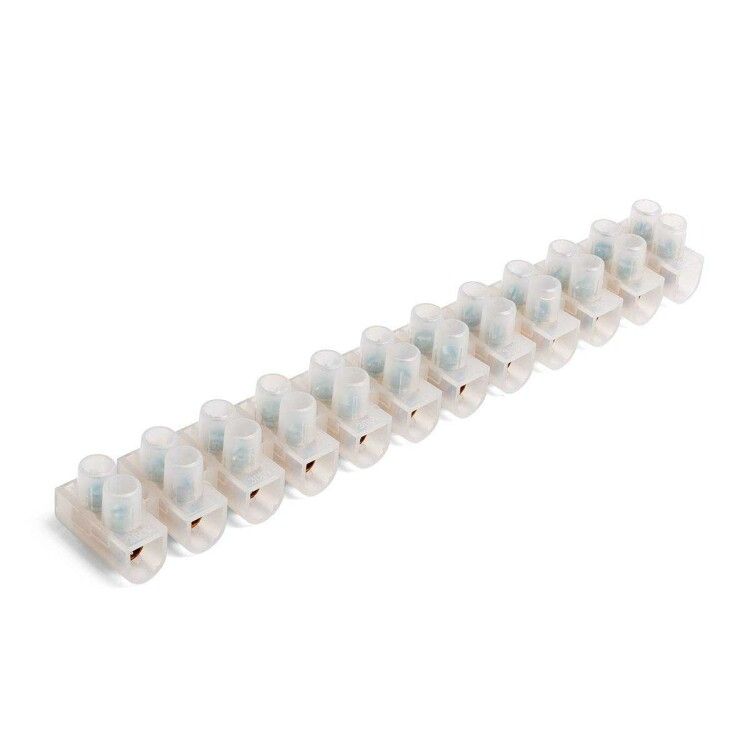

Колодка клеммная ЗВИ-20А 2.5-10кв.мм КВТ 87155

Зажим винтовой изолированный ЗВИ-20А 2.5-10 мм2 от бренда КВТ - это надёжный однополюсный соединитель для быстрого и безопасного подключения проводов сечением 2,5–10 мм2 в распределительных коробках, щитах и на оборудовании. Прозрачная изоляция позволяет контролировать качество соединения без вскрытия.

Назначение и область применения

Зажим ЗВИ-20А 2.5-10 мм2 предназначен для создания постоянного электрического контакта между проводами в цепях переменного тока до 400 В. Подходит для соединения медных и алюминиевых проводов с многопроволочными или цельнотянутыми жилами. Часто используется в распределительных щитах, на пультах управления, в осветительных системах и на промышленном оборудовании, где требуется частый доступ к соединению.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 400 В
• Поперечное сечение провода: 2,5 – 10 мм2
• Количество полюсов: 1
• Количество зажимов на полюс: 1
• Способ монтажа: непосредственная установка (не требует DIN-рейки)
• Рабочая температура: от -40 C до +65 C
• Материал корпуса: полиэтилен, прозрачный
• Материал контактной части: латунь ЛС58-2 с электролитическим лужением
• Материал винта: сталь, с крестообразным профилем PH
• Класс воспламеняемости изоляции: 5 В (самозатухающий материал)
• Позиция входа провода: сбоку
• Габариты: ширина 20 мм, высота 20,3 мм

Совместимость и монтаж

ЗВИ-20А 2.5-10 мм2 устанавливается прямо на поверхность - без необходимости крепления к DIN-рейке. Для монтажа достаточно зачистить конец провода на 8–10 мм, вставить его в зажим и затянуть винт отверткой с битой PH. Прозрачный корпус позволяет визуально проверить, что жила полностью вошла в контактную часть. Соединение совместимо с проводами любого типа: одножильными, многожильными, медными и алюминиевыми. Не рекомендуется использовать для проводов меньше 2,5 мм2 - они не будут надёжно зажаты.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для низковольтных устройств. Прозрачный корпус из самозатухающего полиэтилена класса 5 В снижает риск распространения пламени. Электролитическое лужение латунных контактов предотвращает окисление и обеспечивает стабильный контакт даже в условиях повышенной влажности. Напряжение 400 В допускает применение в сетях 230/400 В трёхфазного питания.

Преимущества

• Не требует специальных инструментов - достаточно обычной отвёртки с битой PH
• Прозрачный корпус даёт возможность контроля качества соединения без демонтажа
• Устойчив к перепадам температур - работает в холодных помещениях и на улице
• Лужёная латунь увеличивает срок службы контакта и снижает переходное сопротивление
• Поддерживает смешанное соединение меди и алюминия без дополнительных средств защиты

Ограничения применения

• Не предназначены для подключения проводов сечением менее 2,5 мм2 - возможен слабый контакт и нагрев
• Не подходят для силовых цепей выше 20 А - превышение тока вызывает перегрев и повреждение
• Не рассчитаны на частую перестановку проводов - многократное ослабление и затяжка винта может повредить внутреннюю резьбу
• Не используются в местах с механическими нагрузками - не являются крепёжными элементами

Примеры использования

• Объединение фазных проводов в распределительной коробке квартиры
• Подключение светильника к выключателю через клемму
• Соединение алюминиевой жилы старой проводки с медным кабелем нового оборудования
• Фиксация проводов на термореле или автоматическом выключателе в щите
• Монтаж вентиляционных систем и насосов с внешним управлением

Практические советы

• Перед монтажом обязательно зачищайте жилы до 8–10 мм - недостаточная длина снижает надёжность контакта
• При работе с алюминием используйте немного большее усилие при затяжке, чем при работе с медью - металл мягче и деформируется легче
• Не перетягивайте винт - он имеет пластиковую шайбу внутри; чрезмерное усилие может повредить её и нарушить герметичность
• Проверяйте плотность соединения после первого включения - при первом нагреве металл может слегка изменить форму, и потребуется повторная затяжка
• Для удобства сборки можно использовать одинаковые модели ЗВИ-20А 2.5-10 мм2 в одном щите - это упрощает диагностику и замену
