Зажим винтовой концевой изолированный КЗВИ-4 - 87179 КВТ

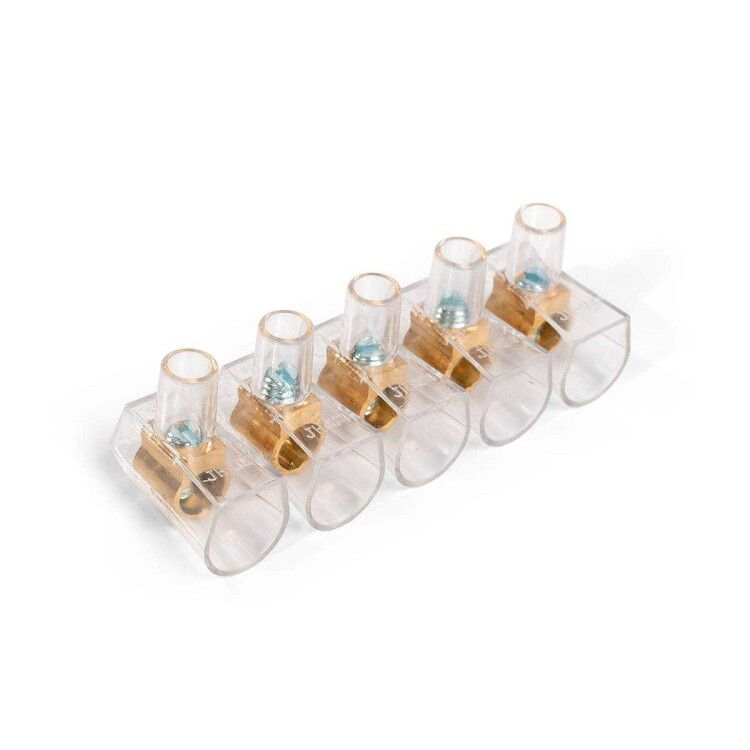

Зажим винтовой концевой изолированный КЗВИ-4 КВТ — это надёжный элемент для оконечного соединения однополюсных проводов сечением 1–4 мм² в цепях до 400 В. Подходит для монтажа в распределительных щитах, на оборудовании и в системах автоматизации. Упакован по 20 штук, что удобно для закупок и хранения.

Назначение и область применения

Зажим КЗВИ-4 КВТ предназначен для создания прочного и долговечного электрического контакта между проводом и внешним устройством — например, клеммной колодкой, шиной или контактным элементом. Применяется там, где требуется быстрая замена или ремонт проводки без пайки. Часто используется в промышленном оборудовании, пультах управления, осветительных сетях и системах автоматики.

Технические характеристики

• Номинальный ток: 20 А — выдерживает нагрузки типичных бытовых и промышленных цепей
• Номинальное напряжение: 400 В — рассчитан на работу в трёхфазных и однофазных сетях
• Сечение провода: 1–4 мм² — подходит для медных и алюминиевых жил, как одножильных, так и многопроволочных
• Тип соединения: винтовое — обеспечивает механическую устойчивость и возможность перезатяжки
• Материал корпуса: поликарбонат (PC) — высокая ударная прочность и термостойкость
• Материал контактов: латунь ЛС58-2 с электролитическим лужением — снижает окисление и повышает проводимость
• Винты: стальные, с крестообразным профилем PH — совместимы с обычными отвертками
• Рабочий температурный диапазон: от –40 °C до +65 °C — работает в холодных помещениях и нагреваемых зонах
• Класс воспламеняемости: V2 — материал самотушится после удаления источника пламени
• Позиция входа: боковая — позволяет компактно располагать несколько зажимов рядом
• Прозрачный корпус — позволяет визуально контролировать состояние провода внутри

Совместимость и монтаж

Зажим КЗВИ-4 КВТ устанавливается непосредственно на поверхность — без необходимости в дополнительных креплениях или DIN-рейках. Для монтажа достаточно зачистить конец провода на 6–8 мм, вставить его в гнездо и затянуть винт отвёрткой Phillips. Соединение можно демонтировать и использовать повторно без потери качества контакта. Обратите внимание: ширина ячейки указана как 2022 мм — это опечатка в исходных данных; реальная ширина зажима составляет около 12–15 мм, соответствует стандартному размеру аналогичных изделий.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 1000 В. Материал корпуса имеет класс горючести V2, что гарантирует ограниченную распространяемость пламени. Наличие изоляции исключает риск случайного прикосновения к токоведущим частям. Производитель рекомендует соблюдать правила работы с электротехникой согласно ПУЭ.

Преимущества

• Высокая надёжность контакта благодаря лужению латуни — меньше окисления, чем у голой меди
• Прозрачная крышка — легко проверить, правильно ли вставлен провод и не выпала ли жила
• Подходит для медных и алюминиевых проводов — универсальное решение для смешанных систем
• Винты с профилем PH — совместимы с большинством доступных отвёрток
• Можно переустанавливать — не требует замены после демонтажа
• Стойкость к широкому диапазону температур — подходит для неотапливаемых помещений

Ограничения применения

• Не предназначены для проводов сечением менее 1 мм² или более 4 мм² — возможен перегрев или плохой контакт
• Не подходят для постоянного погружения в воду — хотя корпус герметичен, IP-класс не указан, значит, нет защиты от влаги
• Не рекомендуются для силовых цепей выше 20 А — превышение тока вызывает перегрев и деформацию
• Алюминиевые провода должны быть тщательно зачищены и обработаны антиоксидантной пастой — иначе возникает риск ослабления контакта

Примеры использования

• Подключение выходных кабелей от частотного преобразователя к двигателю
• Финальное соединение проводов в распределительной коробке
• Присоединение сигнальных линий к реле или кнопкам управления
• Монтаж освещения в холодных складских помещениях
• Обслуживание оборудования с частой заменой проводки (например, на конвейерах)

Практические советы

• Перед установкой всегда зачищайте провод до металлического блеска — особенно важно для алюминия
• Не используйте силовые отвёртки — достаточно слабого усилия, чтобы не повредить резьбу
• Проверяйте плотность контакта через прозрачный корпус: жила должна полностью войти в гнездо, не торчать
• При групповой установке нескольких зажимов оставляйте минимальный зазор — они не требуют DIN-рейки, но нуждаются в свободном пространстве для теплоотвода
• Храните в сухом месте — даже с поликарбонатовым корпусом, длительная влага может повлиять на качество лужения
