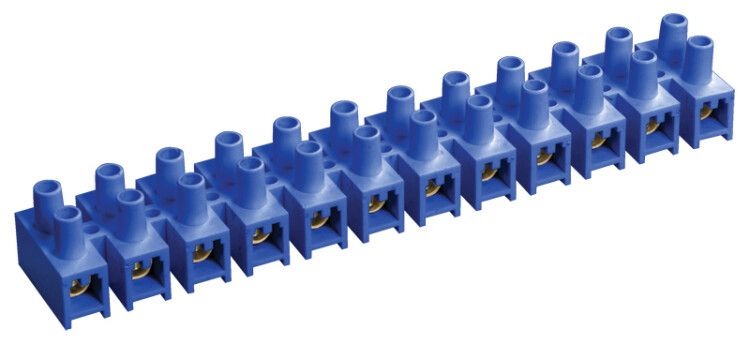

Колодка клеммная ЗВИ-20 н/г 4-10кв.мм 12 пар син. IEK UZV6-020-06

Зажим винтовой ЗВИ-20 не поддерживает горение 4-10 мм2 12 пар синий от IEK предназначен для надёжного и безопасного соединения многожильных и одножильных проводов сечением 4–10 мм2. Этот зажим используется в распределительных щитах и устройствах автоматизации, где важно исключить риск возгорания и обеспечить долговечное соединение. Артикул uzv6-020-06 соответствует сериям продукции IEK, ориентированным на промышленную и бытовую электромонтажную практику.

Назначение и область применения

Зажим винтовой ЗВИ-20 не поддерживает горение 4-10 мм2 12 пар синий применяется для создания электрических соединений между проводниками в распределительных шкафах, щитах управления, системах освещения и автоматики. Он предотвращает случайные контакты между фазами и корпусом оборудования, снижает риск перегрева и исключает воспламенение благодаря материалу корпуса, не поддерживающему горение. Подходит для стационарной установки в условиях постоянной нагрузки до 20 А.

Технические характеристики

• Тип соединения: винтовое - позволяет плотно затянуть провод без специального инструмента
• Сечение провода: 4–10 мм2 - совместим с медными и алюминиевыми жилами стандартных кабелей
• Номинальный ток: 20 А - рассчитан на длительную работу при максимальной нагрузке
• Номинальное напряжение: 400 В - подходит для трёхфазных сетей 380/220 В
• Количество полюсов: 12 - каждая клемма работает автономно, что упрощает организацию цепей
• Количество клемм на полюс: 2 - вход и выход на каждом канале, удобно для последовательного соединения
• Ширина ячейки: 23 мм - стандартизированная габаритная величина, совместима с DIN-рейкой 35 мм
• Рабочая температура: от –25 C до +110 C - выдерживает экстремальные условия внутри шкафа
• Цвет корпуса: синий - визуальное отличие от других типов зажимов, упрощает идентификацию
• Материал корпуса: негорючий полистирол - самозагасающий, не распространяет пламя
• Клеммы и винты: латунь - высокая проводимость, устойчивость к окислению
• Гарантия: 36 месяцев - подтверждает качество сборки и материалов

Совместимость и монтаж

Зажим винтовой ЗВИ-20 не поддерживает горение 4-10 мм2 12 пар синий монтируется непосредственно на DIN-рейку шириной 35 мм. Каждый модуль имеет фиксирующие зацепы, обеспечивающие прочное крепление без дополнительных крепёжных элементов. Соединение проводов осуществляется через боковые входы - провод вставляется в клемму и фиксируется винтом. Для надёжного контакта рекомендуется зачищать жилы на 8–10 мм и использовать только целые, не повреждённые провода. Монтаж возможен как в новых, так и в существующих щитах без переделки конструкции.

Безопасность и стандарты

Конструкция ЗВИ-20 соответствует требованиям безопасности для электротехнических устройств: материал корпуса не поддерживает горение, что соответствует нормам ГОСТ Р 50571.15 и IEC 60947-7-1. Латунные клеммы обеспечивают термическую стабильность при нагреве, а изоляция предотвращает пробой даже при повышенной влажности. Применение в помещениях с повышенной пожарной опасностью допускается без ограничений.

Преимущества

• Высокая плотность компактного исполнения - 12 полюсов занимают минимальное место на рейке
• Удобство обслуживания - каждый контакт доступен для проверки и замены без демонтажа соседних
• Стабильность контакта - латунные клеммы не деформируются при многократном затягивании
• Защита от возгорания - полистирольный корпус не поддерживает горение, важен для промышленных объектов
• Чёткая цветовая маркировка - синий цвет помогает быстро определить тип и назначение зажима в сложных схемах

Ограничения применения

Зажим винтовой ЗВИ-20 не поддерживает горение 4-10 мм2 12 пар синий не предназначен для:

• соединения проводов меньше 4 мм2 - риск плохого контакта и перегрева
• работы в условиях постоянной вибрации - требуется дополнительная фиксация кабеля
• монтажа вне закрытых щитов - открытое расположение увеличивает риск механического повреждения
• подключения алюминиевых проводов без переходных втулок - возможна коррозия и потеря контакта

Примеры использования

• Распределительные щиты в офисных зданиях - коммутация групп освещения
• Щиты управления станков - подключение датчиков, реле и кнопочных постов
• Автоматические системы кондиционирования - соединение силовых и управляющих цепей
• Объекты ЖКХ - организация внутренней разводки в этажных щитках

Практические советы

• Перед монтажом всегда проверяйте сечение провода - не используйте более толстые жилы, чем указано (10 мм2)
• Не перетягивайте винты - достаточно усилия, чтобы провод не выскакивал; переусилие может повредить латунную клемму
• При использовании нескольких зажимов в одном ряду соблюдайте интервал - не допускайте соприкосновения между корпусами
• Для алюминиевых проводов примените антиоксидантную пасту и контролируйте состояние контакта раз в год
• Артикул uzv6-020-06 легко заказывается в запас - храните несколько единиц для ремонта
