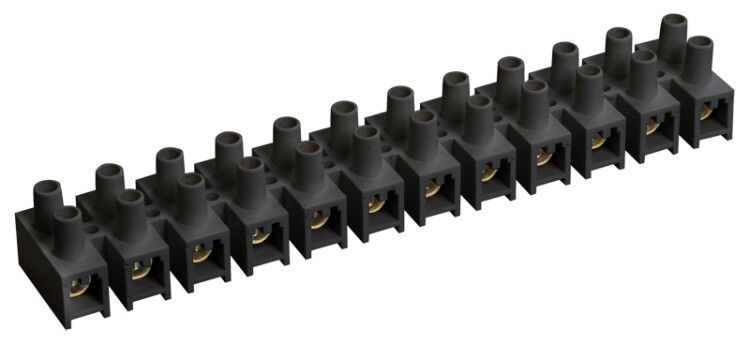

Колодка клеммная ЗВИ-100 н/г 10-25кв.мм 12 пар черн. IEK UZV5-100-25

Зажим винтовой ЗВИ-100 не поддерживает горение 10-25 мм2, 12 пар, черный от IEK предназначен для надёжного и безопасного соединения многожильных и одножильных проводов сечением 10–25 мм2 в распределительных устройствах. Благодаря негорючему корпусу и высокой плотности контакта, этот зажим обеспечивает устойчивую работу даже в условиях повышенной нагрузки.

Назначение и область применения

Зажим винтовой ЗВИ-100 не поддерживает горение 10-25 мм2, 12 пар, черный используется для создания разъёмных электрических соединений между проводниками в щитах, шкафах управления и распределительных устройствах. Подходит для прокладки силовых цепей до 100 А и 400 В. Применяется в системах освещения, автоматизации, на промышленном оборудовании, конвейерах, насосных станциях и других объектах, где требуется надёжная фиксация проводов без сварки или пайки.

Технические характеристики

• Количество полюсов: 12 (по 12 пар клемм - всего 24 точки соединения)
• Сечение жилы: 10–25 мм2 - подходит для медных и алюминиевых проводов указанного диапазона
• Номинальный ток: 100 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380/220 В
• Тип соединения: винтовое - позволяет легко затягивать и демонтировать провода
• Количество клемм на полюс: 2 - каждая пара предназначена для входа и выхода провода
• Ширина ячейки: 26 мм - совместим с DIN-рейкой стандарта EN 60715
• Позиция соединения: сбоку - удобно для компактной сборки и маршрутизации проводов
• Материал корпуса: полистирол, не поддерживающий горение - самозагасает при воздействии пламени
• Рабочая температура: от –25 C до +110 C - работает в холодных помещениях и нагретых шкафах
• Цвет: чёрный - отличается от светлых аналогов, снижает бликование в освещённых местах
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Зажим винтовой ЗВИ-100 не поддерживает горение 10-25 мм2, 12 пар, черный монтируется непосредственно на DIN-рейку шириной 35 мм. Устанавливается без инструментов - просто защёлкивается. Каждый полюс имеет два винтовых зажима: один для входящего провода, второй - для исходящего. Для правильного монтажа используйте отвертку с плоским лезвием. Не допускайте перекоса провода при затяжке - он должен входить в зажим перпендикулярно. Максимальный момент затяжки - не более 1,5 Нм, чтобы не повредить латунную клемму.

Безопасность и стандарты

Корпус выполнен из негорючего полистирола, соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1. Отличается от обычных моделей тем, что не поддерживает горение - при возгорании внешнего источника материал не распространяет пламя. Это важно для помещений с повышенными требованиями к пожаробезопасности: котельные, склады, промзоны, метро. Латунные клеммы обеспечивают низкое переходное сопротивление и устойчивость к окислению.

Преимущества

• Высокая плотность: 12 полюсов в минимальной занимаемой площади - экономия места в щите
• Удобство обслуживания: каждый контакт доступен для проверки и замены без демонтажа соседних
• Стабильность контакта: винтовые зажимы предотвращают ослабление соединения при вибрации
• Защита от случайного замыкания: изолированный корпус исключает контакт с металлическими частями шкафа
• Долгий срок службы: материалы устойчивы к перепадам температур и влажности

Ограничения применения

• Не применяется для проводов меньше 10 мм2 - возможен плохой контакт и выпадение жилы
• Не рекомендован для алюминиевых проводов без специальной смазки - риск окисления и перегрева
• Не предназначен для постоянного погружения в воду - IP-защита не указана, использовать только в сухих помещениях
• Не подходит для переменного тока выше 400 В - превышение напряжения вызывает пробой изоляции
• Не следует использовать в средах с агрессивными химическими веществами - полистирол чувствителен к растворителям

Примеры использования

• Распределительный щит в производственном цехе - соединение фазных проводов от автомата до группы станков
• Щит освещения в офисе - коммутация групп светильников через ZVI-100 перед выключателями
• Аварийное питание - распределение питания от ИБП к нескольким устройствам
• Подключение тепловых реле и контакторов в пульте управления

Практические советы

• Перед установкой зачистите жилы на 10–12 мм - слишком длинная зачистка может привести к замыканию между клеммами
• При использовании многожильных проводов запрессуйте их наконечником - так контакт будет прочнее
• Проверяйте затяжку винтов после первых 10–20 часов работы - возможно ослабление при прогреве
• Обозначьте все клеммы этикетками - особенно при работе с 12 полюсами, чтобы избежать путаницы
• ЗЖИ-100 от IEK совместим с другими изделиями серии ZVI - можно собирать комбинированные блоки
