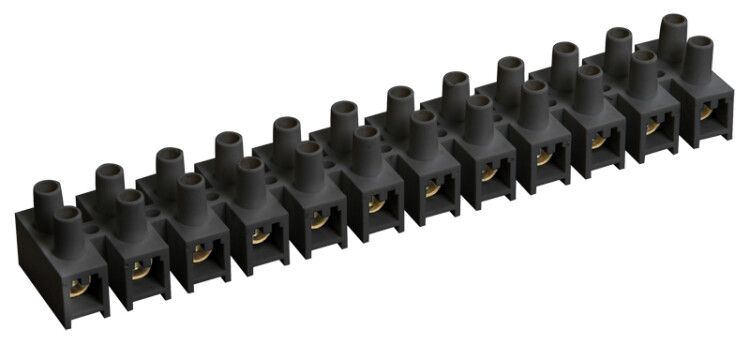

Колодка клеммная ЗВИ-30 н/г 6-16кв.мм 12 пар черн. IEK UZV5-030-10

Зажим винтовой ЗВИ-30 не поддерживающий горения 6-16 мм2 12 пар черный от IEK предназначен для надёжного и безопасного соединения многожильных и одножильных проводов в распределительных щитах и электроустановках. Благодаря негорючему корпусу и винтовому зажиму, этот зажим обеспечивает долговечную работу даже в условиях повышенной нагрузки.

Назначение и область применения

Зажим винтовой ЗВИ-30 используется для создания электрических соединений между проводниками сечением 6–16 мм2. Подходит для сборки силовых цепей, группового освещения, автоматических выключателей и УЗО в распределительных щитах. Применяется в промышленных, коммерческих и жилищных объектах, где важна безопасность и устойчивость к перегреву.

Технические характеристики

• Количество полюсов: 12 (по 12 пар контактов - всего 24 клеммы)
• Сечение жилы: 6–16 мм2 (подходит для медных и алюминиевых проводов)
• Номинальный ток: 30 А
• Номинальное напряжение: 400 В
• Рабочая температура: от –25 C до +110 C
• Количество клемм на полюс: 2 (вход и выход)
• Ширина одной ячейки: 26 мм
• Материал корпуса: негорючий полистирол (не поддерживает горение)
• Контактная часть: латунь, покрытая антикоррозийным слоем
• Цвет: чёрный
• Способ монтажа: непосредственная установка на DIN-рейку
• Позиция подключения: боковая (провод вставляется сбоку)
• Гарантия: 3 года

Совместимость и монтаж

Зажим винтовой ЗВИ-30 устанавливается на стандартную DIN-рейку шириной 35 мм. Каждый полюс занимает 26 мм ширины - для 12 полюсов требуется минимум 312 мм свободного места на рейке. Соединение выполняется путём ослабления винта, введения провода в клемму и затяжки до плотного контакта. Не требует специальных инструментов - достаточно отвертки. Для удобства монтажа рекомендуется использовать провода с предварительно зачищенными концами без заусенцев.

Безопасность и стандарты

Корпус выполнен из негорючего полистирола, что соответствует требованиям пожарной безопасности. Материал не распространяет пламя и не выделяет токсичных газов при нагреве. Номинальное напряжение 400 В и ток 30 А обеспечивают соответствие нормам для сетей TN-S и TT. Конструкция исключает контакт между соседними полюсами, снижая риск пробоя и замыкания.

Преимущества

• Высокая плотность: 12 полюсов в компактном корпусе экономят место в щите
• Устойчивость к перегрузкам благодаря латунным контактам и термостойкому корпусу
• Негорючий материал снижает риск возгорания при аварийных режимах
• Простая и проверенная винтовая система - не требует дорогостоящих инструментов
• Чёткая маркировка и боковое расположение клемм упрощают диагностику и обслуживание

Ограничения применения

• Не предназначены для работы с проводами меньше 6 мм2 - возможен плохой контакт и перегрев
• Не подходят для частых демонтажей - многократное затягивание винта может повредить резьбу
• Не используются в средах с высокой влажностью без дополнительной защиты (IP-класс не указан)
• Не совместимы с алюминием без применения переходных насадок - риск окисления и потери контакта

Примеры использования

• Объединение фазных проводов нескольких групп освещения перед автоматическими выключателями
• Подключение нулевых проводников от УЗО и дифференциальных автоматов
• Распределение PE-проводника (заземление) по нескольким точкам в щите
• Сборка цепей управления на станках и конвейерах с множеством датчиков

Практические советы

• Перед монтажом всегда зачищайте провода до металлического блеска - остатки изоляции вызывают нагрев
• Не перетягивайте винты - используйте усилие, достаточное для плотного контакта, но без деформации клеммы
• Проверяйте затяжку через 1–2 месяца после установки - особенно при больших токах
• Для алюминиевых проводов применяйте только латунные клеммы с противокоррозийной смазкой
• При использовании в щитах с ограниченным пространством учтите, что каждый ЗВИ-30 занимает 312 мм - рассчитывайте количество рядов заранее
