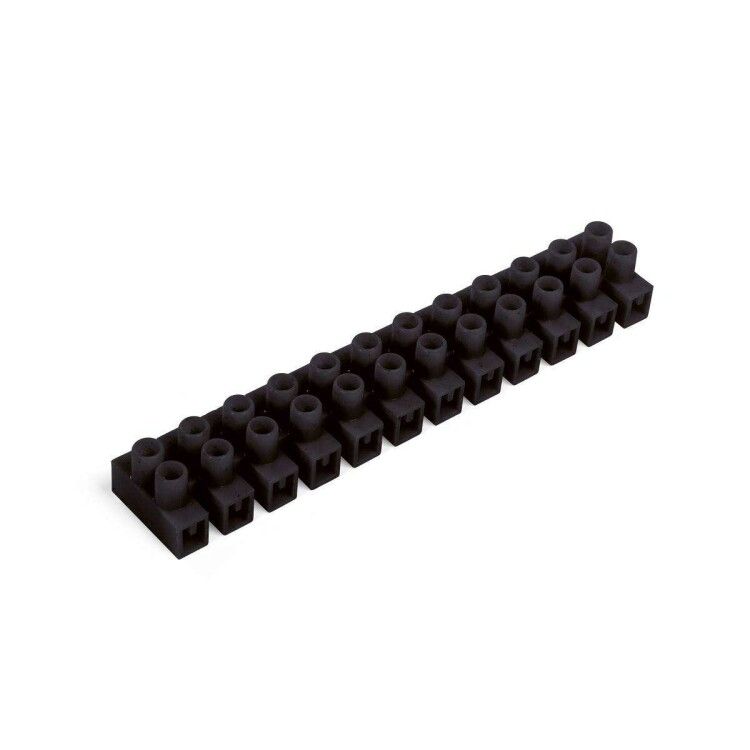

Зажим винтовой изолированный ЗВИнг-10А (1.5-6мм2) (чер) - 87162 КВТ

Зажим винтовой изолированный ЗВИнг-10А 1.5-6 мм2 (черный) от КВТ предназначен для надёжного и безопасного соединения одножильных и многожильных проводов в распределительных коробках, щитах и на оборудовании. Этот зажим обеспечивает прочную фиксацию при помощи винта, не требует специнструмента и подходит для работы в условиях широкого температурного диапазона.

Назначение и область применения

Зажим винтовой изолированный ЗВИнг-10А 1.5-6 мм2 (черный) используется для создания электрических соединений между проводами в бытовых, промышленных и коммерческих системах. Подходит для монтажа в электрических шкафах, распределительных устройствах, на пультах управления, станках и конвейерах. Применяется там, где требуется надёжное, не требующее обслуживания соединение с возможностью последующего демонтажа.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 400 В
• Поперечное сечение провода: 1,5–6 мм2 (для медных и алюминиевых жил)
• Количество полюсов: 1
• Количество зажимов на полюс: 1
• Способ монтажа: непосредственная установка (не требует DIN-рейки)
• Позиция подключения: боковая
• Рабочая температура: от –40 C до +65 C
• Материал корпуса: полипропилен (PP), класс воспламеняемости V2
• Материал контактов: латунь ЛС58-2 с электролитическим лужением
• Материал винта: сталь, профиль PH (Phillips)
• Габариты: ширина 20 мм, высота 16,3 мм
• Цвет: черный

Совместимость и монтаж

Зажим винтовой изолированный ЗВИнг-10А 1.5-6 мм2 (черный) устанавливается прямо на поверхность - не нуждается в креплении на DIN-рейку. Для монтажа достаточно зачистить конец провода, вставить его в зажим и затянуть винт отверткой с битой PH1. Учитывайте, что максимальная площадь сечения - 6 мм2; провода большего сечения не войдут. Соединение допускает как медные, так и алюминиевые жилы, включая многопроволочные. После затяжки проверьте надёжность фиксации легким потягиванием.

Безопасность и стандарты

Корпус выполнен из самозатухающего полипропилена (класс V2), который не поддерживает горение и устойчив к механическим повреждениям. Номинальное напряжение 400 В соответствует требованиям для сетей переменного тока 230/400 В. Электролитическое лужение контактов снижает окисление и увеличивает срок службы соединения. Профиль винта PH гарантирует равномерное усилие затяжки без проскальзывания отвертки.

Преимущества

• Не требует специальных инструментов - достаточно обычной отвертки с битой PH1
• Универсальная совместимость с медью и алюминием
• Стойкий к перепадам температур корпус из полипропилена
• Луженый контакт снижает риск окисления и нагрева
• Компактные габариты позволяют использовать в плотных сборках
• Чёрный цвет корпуса маскирует загрязнения и выглядит аккуратно в открытых местах

Ограничения применения

• Не предназначены для подключения проводов сечением более 6 мм2 - попытка вставить больший провод может повредить зажим
• Не подходят для постоянного погружения в воду или работы во взрывоопасных средах
• Не рекомендованы для частых циклов подключения/отключения - винтовые зажимы лучше применять в стационарных соединениях
• Не обеспечивают IP-защиту - не используются в открытых, запылённых или влажных местах без дополнительной защиты

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в этажном щите
• Соединение фазного провода с клеммой теплового реле
• Фиксация проводов от датчиков к контроллеру на производственной линии
• Объединение нескольких ответвлений в распределительной коробке
• Монтаж освещения в холодных помещениях (например, холодильных камерах)

Практические советы

• Перед монтажом обязательно зачищайте провод до металлического блеска - особенно важно для алюминия
• Не перетягивайте винт - это может повредить латунный контакт или деформировать изоляцию
• При использовании многожильного провода слегка скрутите жилы перед вставкой - это повысит надёжность контакта
• Проверяйте затяжку через несколько дней после монтажа - первичная усадка провода иногда требует доливки
• Для удобства группировки используйте несколько зажимов ЗВИнг-10А 1.5-6 мм2 (черный) рядом - они компактны и легко располагаются в ряд
