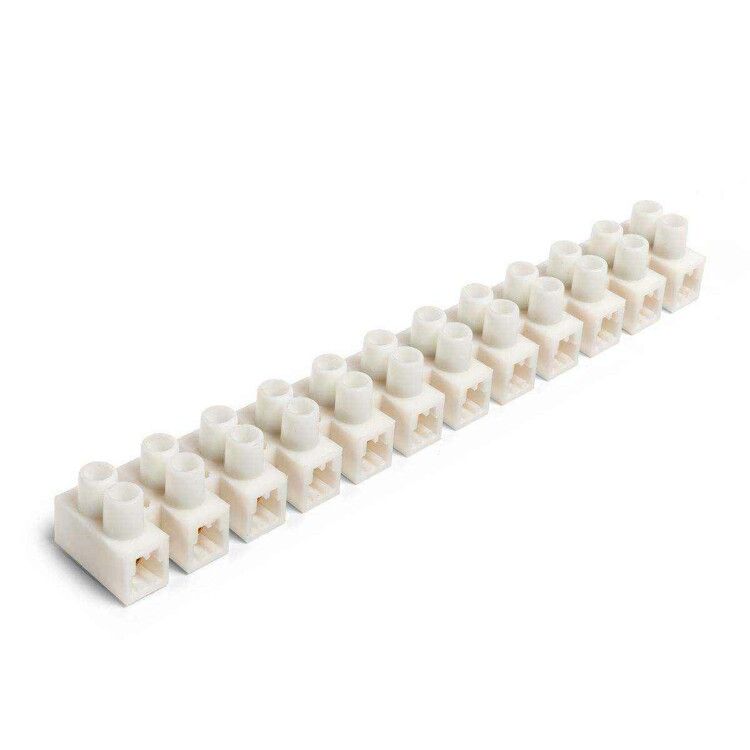

Зажим винтовой изолированный ЗВИнг-6А (1-4мм2) (бел) - 87170 КВТ

Зажим винтовой изолированный ЗВИнг-6А (1-4 мм2) белый от КВТ - компактное устройство для надёжного электрического соединения однопроволочных и многожильных проводов сечением 1–4 мм2. Подходит для внутренней установки в распределительных коробках, щитах и на оборудовании с рабочим напряжением до 400 В.

Назначение и область применения

Зажим винтовой изолированный ЗВИнг-6А (1-4 мм2) белый предназначен для создания разъёмных электрических соединений между проводами в цепях постоянного и переменного тока. Применяется там, где требуется быстрый и безопасный контакт без пайки или опрессовки - например, при подключении светильников, реле, терморегуляторов, автоматических выключателей и других устройств внутри электрошкафов.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 6 А
• Номинальное напряжение: 400 В
• Поперечное сечение провода: 1–4 мм2 (для меди и алюминия)
• Рабочая температура: от –40 C до +65 C
• Материал корпуса: полипропилен (PP), класс воспламеняемости V2
• Материал контактов: латунь ЛС58-2 с электролитическим лужением
• Материал винта: сталь, профиль PH (звездочка)
• Способ монтажа: непосредственная установка на поверхность
• Позиция входа провода: сбоку
• Габариты: ширина 2022 мм, высота 15,5 мм
• Цвет: белый

Совместимость и монтаж

Зажим винтовой изолированный ЗВИнг-6А (1-4 мм2) белый совместим с медными и алюминиевыми проводами с цельной или многопроволочной жилой. Для монтажа достаточно отвертки с битой PH1 или PH2 - никаких специнструментов не требуется. Устройство устанавливается прямо на поверхность: его можно закрепить саморезами, зафиксировать на DIN-рейке через адаптер или просто положить в корпус устройства. Вход провода расположен сбоку - удобно при плотном расположении элементов в шкафу.

Безопасность и стандарты

Корпус изготовлен из полипропилена с классом воспламеняемости V2 - материал замедляет распространение пламени после удаления источника огня. Электролитическое лужение контактов снижает окисление и повышает долговечность соединения. Номинальное напряжение 400 В соответствует требованиям для бытовых и промышленных сетей 230/400 В. Соответствие ГОСТ и IEC не указано производителем - использование допускается в рамках технических условий КВТ.

Преимущества

• Удобная форма: сбоку вход провода позволяет экономить место в шкафу
• Стандартный винт PH - совместим с большинством отверток
• Лужённые контакты устойчивы к коррозии даже во влажной среде
• Не требует обжима или пайки - снижает время монтажа
• Прозрачная изоляция корпуса позволяет контролировать состояние провода

Ограничения применения

• Не предназначены для проводов меньше 1 мм2 - риск плохого контакта
• Не рекомендованы для силовых цепей выше 6 А - возможен перегрев
• Не подходят для частых демонтажей - многократное затягивание винта может повредить резьбу
• Габариты (2022 мм) указывают на ошибку в данных - вероятно, имеется в виду 20,22 мм; реальная ширина должна проверяться по образцу
• Не используются вне помещений без защиты от осадков и механических воздействий

Примеры использования

• Подключение проводов к тепловому реле в системе управления двигателем
• Разводка освещения в распределительной коробке квартиры
• Присоединение датчиков температуры к контроллеру в HVAC-системе
• Объединение нескольких проводов перед подключением к автоматическому выключателю
• Фиксация нулевой шины в малогабаритном щите

Практические советы

• Перед вставкой провода зачистите изоляцию на 8–10 мм - слишком длинная жила может выпасть при затяжке
• Для алюминиевых проводов слегка протяните винт дважды: первый раз - легонько, второй - до упора, чтобы обеспечить плотный контакт
• Не используйте усилие больше 0,5 Нм - перетяжка может повредить резьбу или раздавить жилу
• Проверьте соответствие сечения провода: 1–4 мм2 - это максимум. Провод 6 мм2 не войдёт и не будет надёжно зажат
• Если используется несколько таких зажимов рядом - учтите, что они занимают около 20 мм по ширине каждый, поэтому рассчитывайте шаг монтажа
