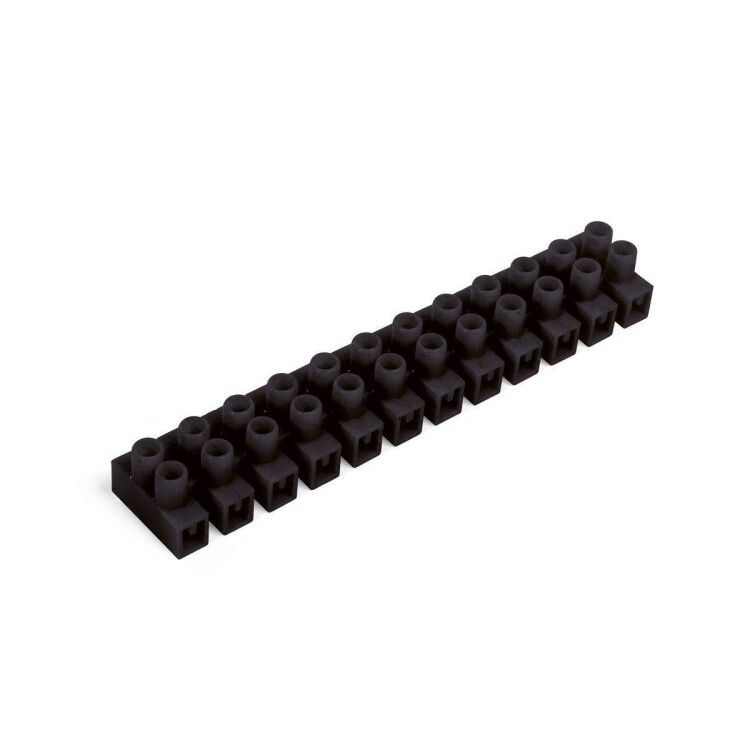

Зажим винтовой изолированный ЗВИнг-6А (1-4мм2) (чер) - 87161 КВТ

Зажим винтовой изолированный ЗВИнг-6А (1.0–4.0 мм2) черный от бренда КВТ - это компактный однополюсный элемент для надёжного электрического соединения проводов сечением 1–4 мм2 в бытовых и промышленных цепях до 400 В. Подходит для монтажа в распределительных коробках, щитах и на оборудовании без необходимости в специальных инструментах.

Назначение и область применения

Зажим винтовой изолированный ЗВИнг-6А предназначен для создания прочного и долговечного соединения между проводами в электрических цепях постоянного и переменного тока. Применяется там, где требуется безопасная и доступная замена или ответвление проводов: в распределительных коробках, внутренних электрощитах, на пультах управления, осветительных устройствах и маломощном оборудовании.

Технические характеристики

• Номинальный ток: 6 А
• Номинальное напряжение: 400 В
• Поперечное сечение провода: 1 – 4 мм2 (для медных и алюминиевых жил)
• Количество полюсов: 1
• Тип присоединения: винтовое
• Позиция подключения: сбоку
• Рабочая температура: от -40 C до +65 C
• Материал корпуса: полипропилен (PP), класс воспламеняемости V2
• Материал контактов: латунь ЛС58-2 с электролитическим лужением
• Материал винтов: сталь, профиль PH (звездочка)
• Габариты: ширина 20 мм, высота 15,5 мм
• Цвет: чёрный

Совместимость и монтаж

Зажим винтовой изолированный ЗВИнг-6А устанавливается непосредственно на поверхность - без DIN-рейки или крепления. Для монтажа достаточно зачистить конец провода на 6–8 мм, вставить его в гнездо и затянуть винт отверткой с битой PH1. Соединение подходит как для одножильных, так и для многопроволочных жил. Учитывайте, что при использовании алюминиевых проводов необходимо соблюдать осторожность: не перетягивать винт, чтобы не повредить мягкую жилу.

Безопасность и стандарты

Корпус выполнен из самозатухающего полипропилена (класс V2), который не распространяет пламя при воздействии открытого огня. Напряжение 400 В соответствует требованиям для сетей 220/380 В. Производитель использует лужённую латунь - это снижает окисление контактов и продлевает срок службы соединения. Винты с профилем PH обеспечивают равномерное усилие затяжки и исключают соскальзывание отвёртки.

Преимущества

• Не требует специального инструмента - достаточно обычной отвёртки
• Устойчив к механическому воздействию благодаря прочному корпусу
• Лужение контактов предотвращает коррозию, особенно важное при работе с алюминием
• Компактные размеры позволяют использовать в плотных сборках
• Подходит для широкого диапазона температур - от холодных помещений до нагреваемых зон оборудования

Ограничения применения

• Не предназначены для токов выше 6 А - использование при больших нагрузках вызывает перегрев
• Не подходят для проводов сечением менее 1 мм2 или более 4 мм2 - возможен плохой контакт или повреждение корпуса
• Не рекомендованы для внешней установки без защиты от влаги - хотя материал устойчив, IP-защита отсутствует
• Не следует применять в условиях частых вибраций без дополнительной фиксации - винтовое соединение может ослабнуть

Примеры использования

• Объединение проводов в распределительной коробке квартиры
• Подключение светильника к сети 220 В
• Соединение проводов в автоматическом выключателе или реле
• Присоединение терморегулятора к системе отопления
• Электромонтаж на станках, конвейерах и другом небольшом оборудовании с рабочим напряжением до 400 В

Практические советы

• Перед монтажом всегда зачищайте провод до металлического блеска - оксиды снижают проводимость
• При использовании алюминиевых проводов слегка смажьте жилу антиоксидантной пастой (например, Кондуктор-Ф)
• Затягивайте винт до упора, но без лишнего усилия - перетяжка деформирует латунь и повреждает изоляцию
• Проверяйте надёжность соединения после монтажа легким покачиванием провода
• ЗЖИнг-6А можно комбинировать с другими элементами КВТ - они совпадают по габаритам и принципу монтажа
