Гибкий ввод К 1080 (G3/4''-20-27) У2 | zeta40110 ГОФРОМАТИК ЗЭТА

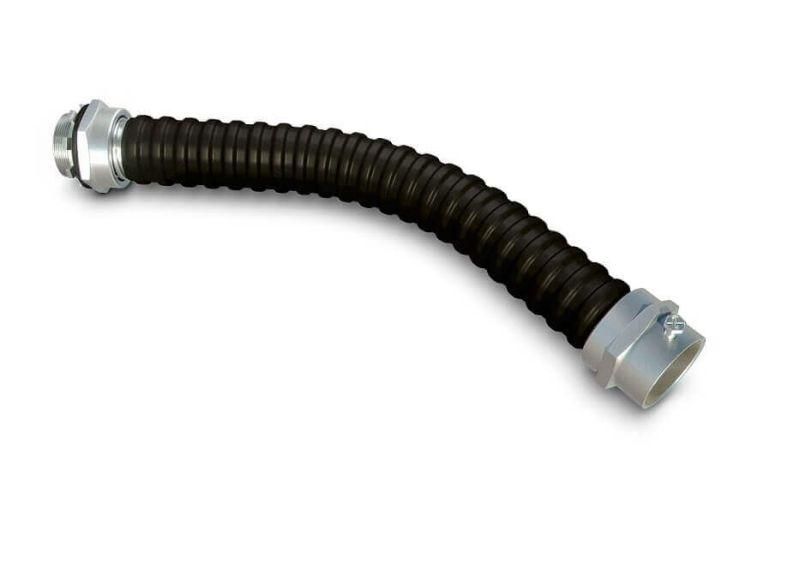

Гибкий ввод К 1080 (G3/4''-20-27) У2 полимерный от ЗЭТАРУС — это компактная сборная конструкция для безопасного ввода кабелей в корпуса оборудования с возможностью изменения направления трассы. Артикул zeta40110 предназначен для установки в условиях с температурой от -40 до +60 °C, особенно там, где требуется гибкая фиксация без жестких переходов.

Назначение и область применения

Гибкий ввод К 1080 (G3/4''-20-27) У2 полимерный применяется для создания криволинейных участков электропроводки при подключении кабеля к электрооборудованию. Он соединяет жесткую трубную систему с корпусом устройства, позволяя компенсировать вибрацию, тепловое расширение и небольшие перекосы. Подходит для станков, щитов управления, конвейеров, насосов и других устройств, требующих надежного ввода с возможностью изгиба.

Технические характеристики

• Диаметр наружный: 27 мм
• Внутренний диаметр: 26 мм — позволяет пропускать кабели с внешним диаметром до 25 мм
• Резьба: G3/4″ — совместима с стандартными резьбовыми отверстиями в корпусах
• Степень защиты: IP43 — защищает от твердых частиц больше 1 мм и брызг воды под углом до 60°
• Температурный диапазон: -40…+60 °C — работает в холодных и жарких помещениях
• Материал: стальная оплетка с полимерным (ПВХ) покрытием — устойчив к коррозии и механическому воздействию
• Разрывное усилие: 500 Н — выдерживает нагрузку до 50 кг при растяжении
• Статический радиус изгиба: 130 мм — минимальный радиус, при котором можно безопасно изгибать ввод без повреждений
• Цвет: черный — маскирует загрязнения, соответствует промышленному дизайну
• Уплотнение: отсутствует — требует самостоятельной герметизации при необходимости

Совместимость и монтаж

Гибкий ввод К 1080 (G3/4''-20-27) У2 полимерный поставляется в собранном виде: муфта трубная МТ, металлорукав ШЭМ и муфта вводная МВ уже соединены. Для монтажа:

• Навинтите резьбу G3/4″ на подготовленное отверстие в корпусе оборудования
• Протяните кабель через внутреннее отверстие (диаметр 26 мм)
• Изогните ввод по радиусу не менее 130 мм — не допускайте резких перегибов
• При необходимости герметизации используйте уплотнительные кольца или термосварку — сам ввод не имеет уплотнения

Не используйте ввод как заземляющий проводник — он не рассчитан на прохождение тока замыкания.

Безопасность и стандарты

Гибкий ввод К 1080 (G3/4''-20-27) У2 полимерный соответствует требованиям к конструкции гибких вводов для электропроводок в промышленных условиях. Степень защиты IP43 обеспечивает базовую защиту от пыли и брызг, что делает его подходящим для закрытых помещений с повышенной влажностью. Однако не предназначен для постоянного контакта с водой или агрессивными средами.

Преимущества

• Готовый к установке составной элемент — не требует сборки на месте
• Полимерное покрытие снижает риск коррозии и увеличивает срок службы
• Высокая гибкость при сохранении прочности — удобен для сложных маршрутов
• Работает в широком температурном диапазоне — подходит для холодильных камер и цехов с нагревом
• Черный цвет ПВХ — устойчив к УФ-излучению и визуально нейтрален

Ограничения применения

• Не является защитным проводником — нельзя использовать для заземления
• Отсутствие уплотнения — требует дополнительной герметизации при работе во влажной среде
• Максимальный радиус изгиба 130 мм — нельзя применять в местах с ограниченным пространством
• IP43 недостаточно для открытых площадок или мойки под давлением
• Не рекомендован для частых динамических изгибов — только статические перемещения

Примеры использования

• Подключение кабеля к двигателю станка с вибрацией
• Ввод в распределительный щит с наклонным расположением входного отверстия
• Прокладка между смежными секциями конвейера с возможностью смещения
• Соединение кабеля с автоматическим клапаном в пищевой промышленности

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля внутреннему просвету 26 мм — перегрузка вызывает перегрев
• Если ввод будет установлен в сыром помещении, обязательно заполните зазор вокруг кабеля герметиком или используйте термоусадочные трубки
• Не затягивайте резьбу слишком сильно — это может деформировать полимерное покрытие
• При многократных изгибах контролируйте состояние оплетки — при появлении трещин замените ввод
• Артикул zeta40110 — часть серии К1080; другие модели этой серии отличаются диаметрами и типом резьбы — выбирайте по точным параметрам
