Гибкий ввод К 1082 (G3/4''-20-27) У2 | zeta40112 ГОФРОМАТИК ЗЭТА

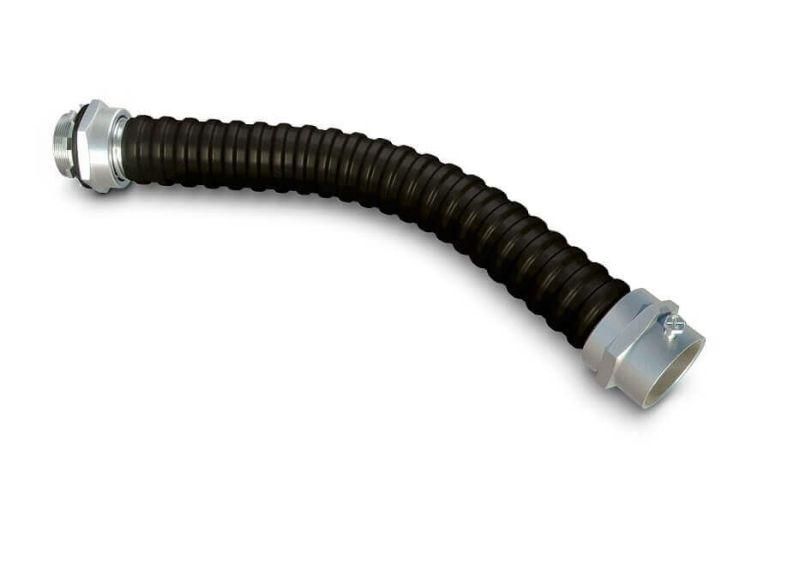

Ввод гибкий К-1082 У2 G3/4 дюйм -20-27 полимерный — это готовый элемент для безопасного ввода кабелей в оборудование через изгиб трубы, где требуется гибкая и защищённая трасса. Произведён компанией ЗЭТА Новосибирск, артикул zeta40112, предназначен для работы в условиях перепадов температур и механических нагрузок.

Назначение и область применения

Ввод гибкий К-1082 У2 G3/4 дюйм -20-27 полимерный применяется для создания криволинейных участков электропроводки при подключении к корпусам оборудования — например, щитам, станкам, распределительным устройствам. Он соединяет жесткую трубную систему с оборудованием, компенсируя смещения, вибрации и тепловые деформации. Подходит для внутренней и наружной установки в помещениях с умеренной влажностью.

Технические характеристики

• Тип: ввод гибкий, собран из муфты трубной МТ, металлорукава ШЭМ и муфты вводной МВ
• Номинальный диаметр: 27 мм
• Внутренний диаметр прохода: 25 мм
• Резьба входа: G3/4 дюйм (метрическая, для подключения к фланцу или корпусу)
• Материал рукава: сталь с полимерным покрытием (не просто оцинкованная, а с защитным слоем ПВХ)
• Оболочка: черный ПВХ — устойчив к УФ, химически стойкий
• Степень защиты IP43: защита от твердых частиц >1 мм и брызг воды под углом до 60°
• Рабочий температурный диапазон: от –40 °C до +60 °C
• Разрывное усилие: 500 Н — выдерживает натяжение до 50 кг
• Статический радиус изгиба: 130 мм — минимальный допустимый радиус при постоянном изгибе
• Уплотнение: отсутствует — требует самостоятельной герметизации при необходимости
• Цвет: черный

Совместимость и монтаж

Ввод гибкий К-1082 У2 G3/4 дюйм -20-27 полимерный поставляется в собранном виде. Его можно подключить к любому оборудованию с резьбой G3/4. Для монтажа используйте ключи соответствующего размера — не затягивайте слишком сильно, чтобы не повредить резьбу или полимерное покрытие. Поскольку уплотнение отсутствует, при работе во влажной среде необходимо дополнительно применить герметик, прокладку или термоусадку на месте соединения. Не используйте ввод как заземляющий проводник — он не рассчитан на передачу тока замыкания.

Безопасность и стандарты

Изделие соответствует требованиям к вводам гибким для электропроводок, указанным в технических документах ЗЭТА Новосибирск. Соответствие международным стандартам IEC или ГОСТ не заявлено. Применяется исключительно как механическая защита и направляющая для кабеля, не как элемент системы заземления.

Преимущества

• Полимерное покрытие снижает риск коррозии и увеличивает срок службы в агрессивных средах
• Высокая гибкость позволяет прокладывать трассы с малым радиусом изгиба
• Чёрный цвет ПВХ маскирует загрязнения и хорошо сочетается с промышленными поверхностями
• Готовая сборка экономит время монтажа — не требует самостоятельного соединения частей
• Работает в широком диапазоне температур, что делает её пригодной для холодных цехов и открытых площадок

Ограничения применения

• Не подходит для помещений с постоянным контактом с водой — степень защиты IP43 не обеспечивает герметичность
• Не является защитным проводником — нельзя использовать для заземления или зануления
• Не рекомендован для частых динамических изгибов — радиус 130 мм задан для статической эксплуатации
• Отсутствие уплотнения требует дополнительных мер при установке в сырых местах
• Не предназначен для высоких напряжений — электрические характеристики не указаны, поэтому не следует использовать для силовых цепей выше 1000 В без проверки совместимости

Примеры использования

• Подключение кабельных каналов к станкам ЧПУ в металлообрабатывающих цехах
• Ввод питания в автоматические линии с вибрацией
• Прокладка сигнальных кабелей от датчиков к щитам управления в пищевой промышленности
• Переход от жёсткой трубы к корпусу насоса или вентилятора в условиях возможного смещения

Практические советы

• Проверьте посадочный диаметр резьбы на оборудовании — G3/4 должен точно совпадать с резьбой на вашем корпусе
• Если нужна герметизация — после монтажа заполните место соединения силиконовым герметиком или наденьте термоусадку с клеевым слоем
• Не перегибайте ввод чаще, чем разрешено радиусом 130 мм — это может повредить внутреннюю структуру металлорукава
• При длительной эксплуатации в холоде (ниже –20 °C) избегайте ударных нагрузок — материал становится менее эластичным
• Артикул zeta40112 совместим с другими моделями серии К-108x — если потребуется замена, можно выбрать аналог с другим диаметром или резьбой
