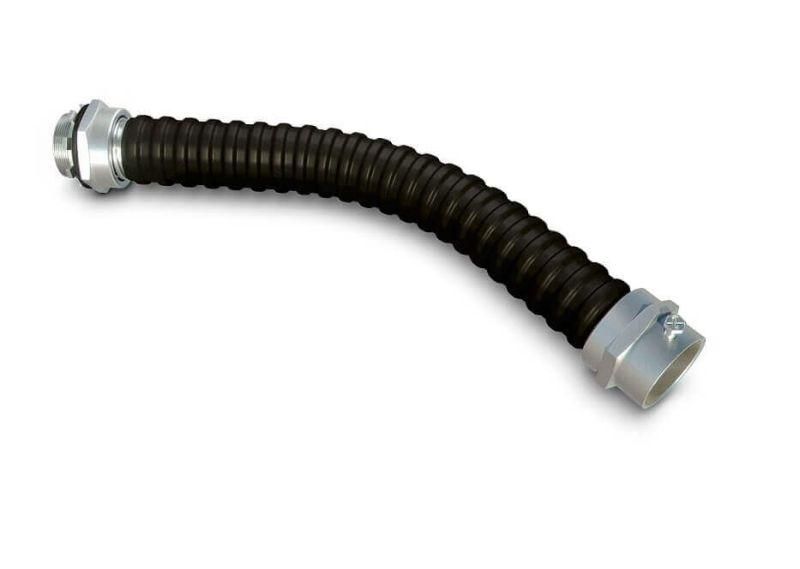

Гибкий ввод К 1087 (G1 1/2''-38-49) У2 - zeta40117 ЗЭТА

Ввод гибкий К1087 У2-У3 G1 1/2 д=38-49 l=925 мм от ЗЭТА Новосибирск предназначен для безопасного и надежного ввода электропроводки в оборудование через изгиб трубы, обеспечивая гибкую связь между жесткой системой и корпусом устройства. Артикул zeta40117 соответствует сериям К1080–К1088 и рассчитан на работу в условиях повышенной механической нагрузки и перепадов температур.

Назначение и область применения

Ввод гибкий К1087 У2-У3 G1 1/2 д=38-49 l=925 мм применяется для создания криволинейных участков электропроводки при подключении к корпусам оборудования — например, щитам, станкам, распределительным устройствам. Он заменяет жесткие переходники там, где требуется компенсация вибраций, перемещений или сложная трассировка. Подходит для внутренней и защищенной наружной прокладки. Не используйте этот ввод как защитный проводник — он не предназначен для передачи тока утечки.

Технические характеристики

• Диаметр: 49 мм (наружный), 48 мм (внутренний) — позволяет пропускать кабели до 48 мм в диаметре;
• Длина: 925 мм — достаточна для компенсации смещений и формирования петель;
• Разрывное усилие: 500 Н — выдерживает значительную механическую нагрузку без разрыва;
• Материал: стальная оплетка с ПВХ-покрытием — устойчив к коррозии и химическим воздействиям;
• Степень защиты IP43: защищает от твердых частиц больше 1 мм и брызг воды под углом до 60°;
• Температура эксплуатации: от –40°C до +60°C — работает в холодных и жарких помещениях;
• Статический радиус изгиба: 250 мм — минимальный допустимый радиус изгиба при фиксированном положении;
• Уплотнение: отсутствует — требует самостоятельной герметизации при необходимости;
• Цвет: черный — маскирует загрязнения, совместим с большинством промышленных решений.

Совместимость и монтаж

Ввод гибкий К1087 У2-У3 G1 1/2 д=38-49 l=925 мм имеет резьбу G1 1/2 — совместим с стандартными металлическими и пластиковыми вводными патрубками. Монтируется путем накручивания на резьбу корпуса оборудования. Присоединение к трубе выполняется через муфту МТ и вводную муфту МВ, входящие в состав изделия. Не затягивайте слишком сильно — это может повредить ПВХ-покрытие. Убедитесь, что посадочный диаметр корпуса точно соответствует 49 мм. Поскольку уплотнение отсутствует, при работе во влажной среде необходимо использовать дополнительные уплотнители или герметик.

Безопасность и стандарты

Изделие соответствует требованиям к гибким вводам для электропроводок в промышленных установках. Степень защиты IP43 обеспечивает базовую защиту от пыли и брызг, но не гарантирует герметичность. Не применять в зонах с постоянным контактом с водой, паром или агрессивными жидкостями. По нормам ПУЭ, такой ввод не может выполнять функцию защитного проводника — обязательна отдельная заземляющая шина.

Преимущества

• Высокая гибкость и прочность стальной оплетки позволяют легко формировать нужный угол без потери целостности;
• ПВХ-покрытие снижает риск царапин, увеличивает срок службы и улучшает эстетику;
• Предварительная сборка исключает необходимость подбора отдельных элементов — экономит время монтажа;
• Работает в широком температурном диапазоне — подходит для холодильных камер и нагревательных помещений.

Ограничения применения

• Не предназначен для использования в качестве защитного проводника — не проводит ток утечки;
• Отсутствие уплотнения делает его непригодным для влажных, взрывоопасных или подземных зон без дополнительной герметизации;
• Минимальный радиус изгиба 250 мм — нельзя сгибать более плотно, иначе произойдет деформация или разрушение;
• Не рекомендован для частых динамических изгибов — только статические или редко изменяемые положения.

Примеры использования

• Подключение станков с вибрацией — компенсирует колебания и предотвращает перегиб кабеля;
• Ввод в распределительные щиты в цехах с ограниченным пространством — позволяет сделать изгиб под нужным углом;
• Прокладка в теплицах, лабораториях, складах с перепадами температур — устойчив к холоду и высокой влажности;
• Обвязка насосов, вентиляторов, конвейеров — где возможны смещения основания.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 48 мм свободно проходил все кабели — не перегружайте канал;
• Если требуется герметизация — используйте термоусадочные трубки или силиконовый герметик вокруг резьбы;
• Не используйте инструменты с острыми краями при закручивании — они повредят ПВХ-оболочку;
• При длительной эксплуатации в пыльных местах периодически осматривайте поверхность на предмет повреждений покрытия;
• Артикул zeta40117 — часть серии К1087; аналоги К1080–К1088 имеют схожую конструкцию, но отличаются длинной и диаметром — выбирайте по точному соответствию.
