Гибкий ввод К 1085 (G1 1/4''-32-43) У2 | zeta40115 ГОФРОМАТИК ЗЭТА

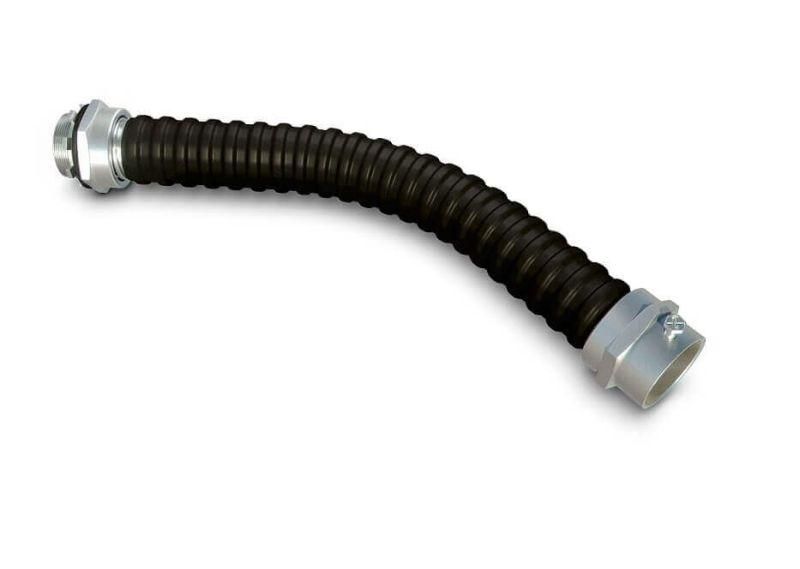

Ввод гибкий К 1085 (G1 1/4 дюйм -32-43) У2 полимерный от ЗЭТА Новосибирск предназначен для безопасного ввода кабелей в корпуса оборудования через изогнутые участки электропроводки. Этот тип ввода сочетает прочную металлическую основу с полимерным покрытием, обеспечивая гибкость и защиту от внешних воздействий.

Назначение и область применения

Ввод гибкий К 1085 (G1 1/4 дюйм -32-43) У2 полимерный применяется для создания криволинейных участков электропроводки при подключении кабелей к электрооборудованию — например, к щитам, станкам, пультам управления или распределительным коробкам. Он заменяет жесткие трубы там, где требуется изменить направление проводки без использования фитингов. Подходит для внутренней и наружной установки в условиях, исключающих постоянное воздействие воды или механических повреждений.

Технические характеристики

• Номинальный диаметр: 43 мм — позволяет пропускать кабели с наружным диаметром до 42 мм.
• Внутренний диаметр: 42 мм — свободное пространство для прохода кабельных групп.
• Степень защиты IP43: защищает от твердых частиц больше 1 мм и брызг воды под углом до 60° от вертикали — не подходит для мойки или длительного контакта с водой.
• Температурный диапазон: от –40 °C до +60 °C — работает в холодных и жарких помещениях, включая неотапливаемые зоны.
• Материал: стальная оплетка с полимерным (ПВХ) покрытием — снижает риск коррозии, увеличивает срок службы.
• Разрывное усилие: 500 Н — выдерживает нагрузку до 50 кг при растяжении, но не рассчитан на постоянное натяжение.
• Статический радиус изгиба: 250 мм — минимальный допустимый радиус изгиба при монтаже без риска повреждения.
• Уплотнение: отсутствует — требует самостоятельной герметизации при необходимости защиты от влаги.
• Цвет: черный — маскирует загрязнения, совместим с большинством промышленных интерьеров.
• Подключение: резьба G1/4 дюйма — стандартизированная метрическая резьба для крепления к корпусам оборудования.

Совместимость и монтаж

Ввод гибкий К 1085 (G1 1/4 дюйм -32-43) У2 полимерный поставляется в собранном виде: муфта трубная, металлорукав ШЭМ и муфта вводная уже соединены. Для монтажа необходимо:

• Закрепить резьбу G1/4 дюйм в подготовленное отверстие корпуса оборудования с помощью подходящего ключа — не перетягивать!
• Пропустить кабель(и) через внутреннее пространство — максимальный диаметр кабеля не более 42 мм.
• Изгибать ввод только с соблюдением радиуса 250 мм — меньший радиус вызывает деформацию оплетки.
• При необходимости герметичности — использовать дополнительные уплотнители, сальники или термосумки, так как ввод поставляется без уплотнения.

Безопасность и стандарты

Ввод гибкий К 1085 (G1 1/4 дюйм -32-43) У2 полимерный соответствует требованиям к гибким вводам для электропроводок, указанным в нормативах на оборудование класса IP43. Однако он не является защитным проводником — не может применяться для заземления или зануления. Электрическое соединение должно выполняться отдельными проводами или контактами.

Преимущества

• Полимерное покрытие (ПВХ) предотвращает окисление стали и снижает риск возникновения коррозии даже во влажной среде.
• Высокая гибкость позволяет легко формировать сложные маршруты проводки без дополнительных переходников.
• Прочная стальная оплетка обеспечивает механическую защиту кабелей от сплющивания и порезов.
• Работает в широком температурном диапазоне — подходит для холодильных камер, цехов с нагревом и улицы.
• Сборка завода — минимизирует риск ошибок при монтаже, экономит время.

Ограничения применения

• Не предназначен для мест с постоянным контактом с водой — IP43 не обеспечивает герметичность при струйном или погружном воздействии.
• Не используйте как заземляющий элемент — отсутствует надежный электрический контакт между частями ввода.
• Не допускается растяжение или подвеска веса на ввод — разрывное усилие 500 Н — временный предел, не для постоянной нагрузки.
• Не рекомендован для высоких уровней вибраций — возможна усталостная деформация оплетки.
• Не подходит для помещений с химически активными парами — ПВХ может разрушаться под действием растворителей.

Примеры использования

• Подключение кабелей к станкам ЧПУ с перемещающимися головками — ввод гибкий К 1085 (G1 1/4 дюйм -32-43) У2 полимерный принимает изгибы без потери целостности.
• Ввод в распределительные щиты в неотапливаемых цехах — выдерживает зимние температуры до –40 °C.
• Прокладка проводки в конвейерных системах — компактный и гибкий, занимает мало места.
• Обвязка насосов и вентиляторов — позволяет избежать жестких соединений, которые трескаются при малейшем смещении.

Практические советы

• Перед монтажом проверьте внутренний диаметр ввода (42 мм) — суммарный диаметр всех кабелей должен быть меньше этого значения.
• Если нужна герметизация — выбирайте вводы с уплотнением (например, К1086) или используйте силиконовые сальники.
• При работе в агрессивной среде — периодически осматривайте поверхность ПВХ покрытия на трещины и отслоения.
• Не закручивайте резьбу слишком сильно — это может повредить резьбу на корпусе оборудования.
• Артикул zeta40115 — это один из вариантов ввода гибкий К 1085 (G1 1/4 дюйм -32-43) У2 полимерный от ЗЭТА Новосибирск; аналоги есть у ГОФРОМАТИК и ЗЭТАРУС, но проверяйте точные размеры перед заменой.
