Гибкий ввод К 1084 (G1 1/4"-32-43) У2 | zeta40114 ГОФРОМАТИК ЗЭТА

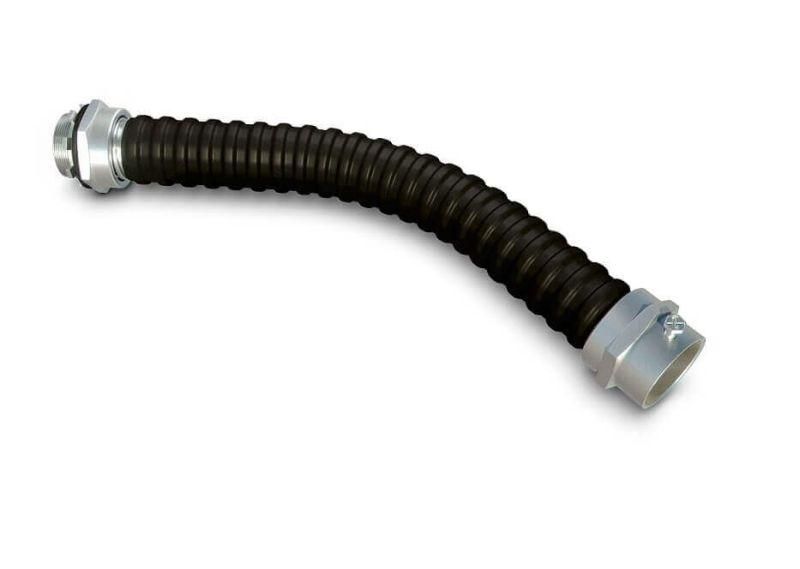

Ввод гибкий К 1084 (G1 1/4''-32-43) У2 полимерный от ЗЭТА Новосибирск предназначен для безопасного прохода кабелей через стенки оборудования с возможностью изменения направления трассы. Этот тип ввода применяется там, где требуется гибкая фиксация и защита проводников от механических воздействий, особенно на станках, щитах и конвейерах.

Назначение и область применения

Ввод гибкий К 1084 (G1 1/4''-32-43) У2 полимерный используется для создания криволинейных участков электропроводки при выводе кабелей в корпуса электрооборудования. Он соединяет жесткую трубную систему с оборудованием, позволяя компенсировать вибрацию, температурные деформации и обеспечивать легкий доступ к внутренним элементам. Подходит для установки в промышленном оборудовании, автоматизированных линиях, распределительных щитах и других местах, где необходима надежная герметизация и гибкость.

Технические характеристики

• Тип: гибкий ввод в сборе (муфта трубная + металлорукав + муфта вводная)
• Номинальный диаметр: 43 мм
• Внутренний диаметр: 42 мм — позволяет пропускать кабели до этого размера
• Размер резьбы: G1 1/4'' — совместим с стандартными резьбовыми отверстиями
• Материал корпуса: сталь с полимерным покрытием ПВХ — защищает от коррозии и снижает риск повреждений
• Степень защиты IP43: защита от твердых частиц больше 1 мм и от брызг воды под углом до 60°
• Температурный диапазон: от –40 °C до +60 °C — работает в холодных и теплых помещениях
• Статический радиус изгиба: 250 мм — минимальный допустимый радиус изгиба при постоянной установке
• Разрывное усилие: 500 Н — выдерживает нагрузку до 50 кг при растяжении
• Цвет: черный
• Уплотнение: отсутствует — требует самостоятельной герметизации при необходимости

Совместимость и монтаж

Ввод гибкий К 1084 (G1 1/4''-32-43) У2 полимерный имеет резьбу G1 1/4'', что соответствует стандартному креплению большинства промышленных щитов и корпусов. Для монтажа необходимо:

• Подготовить отверстие в корпусе с соответствующей резьбой;
• Закрутить ввод рукой до упора, затем затянуть ключом — не перетягивать!
• Убедиться, что радиус изгиба не меньше 250 мм — иначе возможна потеря герметичности или повреждение металлокорда;
• Не использовать как заземляющий проводник — он не рассчитан на передачу тока замыкания.

При отсутствии уплотнения рекомендуется применять герметик или резиновые прокладки между вводом и корпусом, если требуется защита от влаги или пыли выше уровня IP43.

Безопасность и стандарты

Изделие соответствует требованиям к конструкциям для электропроводок в условиях промышленного использования. Однако, согласно описанию производителя, ввод гибкий К 1084 не является защитным проводником и не должен использоваться для заземления. Его функция — исключительно механическая защита и ориентирование кабеля.

Преимущества

• Полимерное покрытие ПВХ предотвращает контакт стали с внешней средой — увеличивает срок службы в агрессивных условиях
• Высокая гибкость позволяет легко формировать нужную траекторию без дополнительных переходников
• Стандартная резьба G1 1/4'' обеспечивает универсальную совместимость с широким спектром оборудования
• Работает в экстремальных температурах — подходит для холодильных камер и нагревательных установок
• Сборная конструкция — готов к установке сразу после доставки

Ограничения применения

• Не предназначен для использования в качестве защитного проводника (не выполняет функцию PE)
• Отсутствие уплотнения требует дополнительных мер при высоких требованиях к герметичности (например, IP65+)
• Максимальный радиус изгиба 250 мм — нельзя делать острые изгибы, иначе повредится металлорукав
• Не рекомендован для постоянного движения или частых изгибов — только статическая установка
• Не следует применять в средах с постоянным контактом с маслами, растворителями или агрессивными химикатами — ПВХ может разрушаться

Примеры использования

• Ввод кабелей в станки ЧПУ с вибрацией
• Подключение датчиков на конвейерных линиях
• Проход кабельных трасс в распределительных щитах с ограниченным пространством
• Монтаж освещения в цехах с перепадами температур
• Подключение насосов и компрессоров, где требуется компенсация перемещений

Практические советы

• Перед установкой проверьте внутренний диаметр 42 мм — убедитесь, что кабель или пучок кабелей помещаются свободно, без перегрузки
• Если требуется повышенная герметичность — используйте термоусадочные трубки или силиконовый герметик вокруг входа в оборудование
• Не забывайте оставлять запас длины — при изгибе ввод может немного удлиняться
• Для многожильных кабелей лучше использовать кабельные вводы с уплотнением; этот ввод подходит для одиночных или слаботочных проводов
• Артикул zeta40114 — сохраните его при заказе запчастей, так как аналоги могут отличаться по резьбе или материалу
