Гибкий ввод К 1083 (G1 1/4"-32-43) У2 Гэм стандарт | zeta40113 ГОФРОМАТИК ЗЭТА

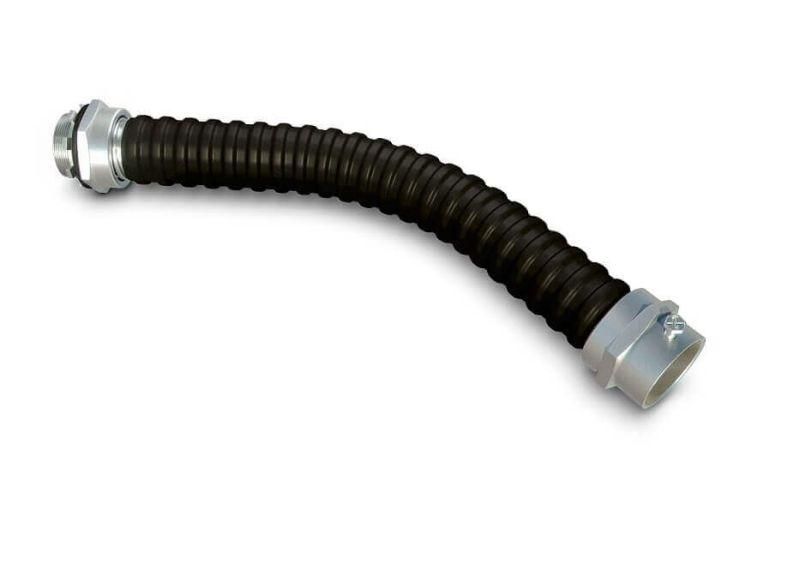

Гибкий ввод К 1083 (G1 1/4 дюйм -32-43) У2 Гэм стандарт — это готовый комплект для безопасного ввода кабеля в корпус оборудования с возможностью изменения направления трассы. Произведён компанией ЗЭТА Новосибирск, артикул zeta40113. Подходит для установки на станках, щитах и других устройствах, где требуется гибкая фиксация кабельной трассы.

Назначение и область применения

Гибкий ввод К 1083 (G1 1/4 дюйм -32-43) У2 Гэм стандарт предназначен для создания криволинейных участков электропроводки при подключении кабеля к электрооборудованию. Он соединяет жёсткую часть проводки с корпусом устройства, позволяя компенсировать вибрацию, температурные деформации и обеспечивать удобство монтажа в ограниченном пространстве. Применяется в промышленных системах управления, автоматизации, на конвейерах, станках и распределительных щитах.

Технические характеристики

• Номинальный диаметр: 43 мм — внешний размер входного отверстия для прохода кабеля
• Внутренний диаметр: 42 мм — внутреннее свободное пространство внутри рукава
• Степень защиты IP43 — защищает от твёрдых частиц больше 1 мм и брызг воды под углом до 60° от вертикали
• Температура эксплуатации: от –40 °C до +60 °C — работает в суровых климатических условиях
• Материал: сталь с полимерным покрытием ПВХ — прочная основа с антикоррозийной защитой
• Разрывное усилие: 500 Н — выдерживает механическую нагрузку до 50 кг силы
• Статический радиус изгиба: 250 мм — минимальный радиус, при котором можно изгибать ввод без повреждений
• Уплотнение: отсутствует — требует самостоятельной герметизации при необходимости
• Цвет: черный — маскирует загрязнения, совместим с большинством промышленных решений

Совместимость и монтаж

Гибкий ввод К 1083 (G1 1/4 дюйм -32-43) У2 Гэм стандарт поставляется в собранном виде: включает металлический рукав ШЭМ, муфту трубную МТ и муфту вводную МВ. Соединяется с оборудованием через резьбу G1 1/4 дюйм. Для монтажа необходимо:

• Подготовить отверстие в корпусе с соответствующей резьбой
• Закрутить ввод до упора, не перегружая резьбу
• Не использовать как заземляющий проводник — он не рассчитан на передачу тока утечки
• При необходимости герметизации — применить отдельные уплотнители или герметик

Безопасность и стандарты

Изделие соответствует требованиям к гибким вводам для промышленного оборудования. Степень защиты IP43 обеспечивает базовую защиту от пыли и влаги, что делает его подходящим для помещений с повышенной запылённостью или периодическими брызгами. Однако не предназначен для работы в условиях постоянного контакта с водой, паром или химически активными средами. Не является защитным проводником — для заземления требуется отдельный контур.

Преимущества

• Готовая сборка — не требует самостоятельного монтажа элементов
• Высокая механическая прочность благодаря стальной основе
• Устойчивость к широкому диапазону температур
• ПВХ-покрытие снижает риск царапин и коррозии
• Совместим с типовыми резьбовыми отверстиями G1 1/4 дюйм

Ограничения применения

• Не допускается использование в качестве защитного проводника (PE-проводника)
• Отсутствие уплотнения требует дополнительной герметизации при работе во влажной среде
• Минимальный радиус изгиба 250 мм — нельзя резко сгибать, иначе повредится структура рукава
• Не рекомендован для открытого монтажа на улице без дополнительной защиты от УФ-лучей
• Не подходит для высоких частотных помех — не экранирует сигналы

Примеры использования

• Подключение кабеля к двигателю станка с вибрацией
• Ввод в распределительный щит с ограниченным доступом
• Соединение между жесткой трубой и модульным устройством
• Переход от стенового ввода к мобильному оборудованию

Практические советы

• Проверьте посадочный диаметр 43 мм перед заказом — он должен точно совпадать с отверстием в корпусе
• Если нужна герметичность — используйте уплотнительные кольца или термостойкий герметик на резьбе
• Не затягивайте слишком сильно — это может повредить резьбу или деформировать рукав
• При прокладке длинных трасс — учитывайте максимальную длину и изгибы, чтобы не превысить радиус 250 мм
• Артикул zeta40113 — совместим с другими изделиями серии К108x от ЗЭТА Новосибирск, что упрощает замену
