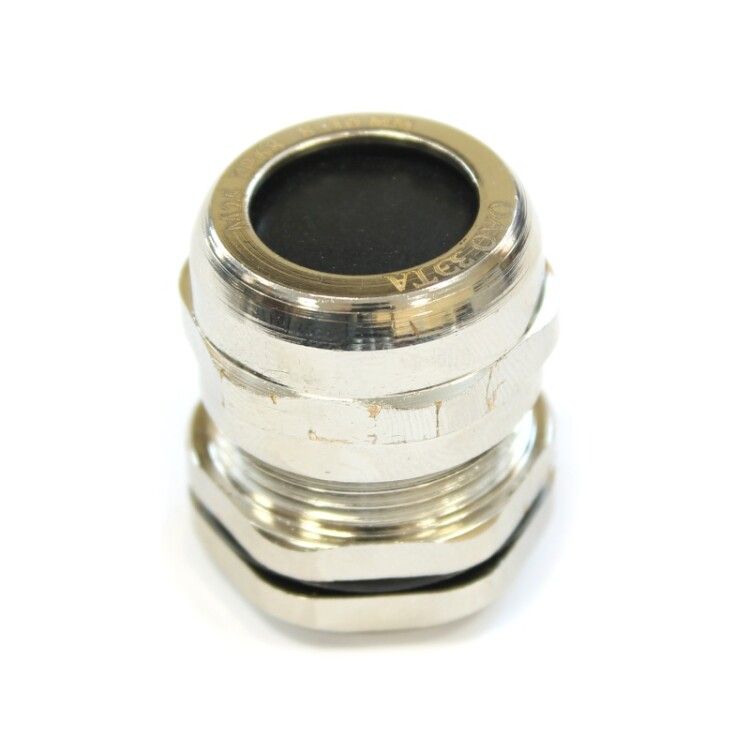

Кабельный ввод М 27 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 13-18мм) | zeta30104 ЗЭТАРУС (Завод электротехнической арматуры)

Кабельный ввод М 27 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 13-18 мм) от ЗЭТА Новосибирск — надёжный сальник для герметичного ввода кабелей в щиты и оборудование, обеспечивающий защиту от пыли, воды и механических воздействий. Подходит для промышленной автоматизации, НКУ и других жёстких условий эксплуатации.

Назначение и область применения

Кабельный ввод М 27 латунный УТ1,5 используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств, пультов управления и другого оборудования. Обеспечивает герметизацию места ввода, предотвращает попадание пыли, влаги, масла и внешних механических нагрузок на внутренние части системы. Применяется в условиях повышенной запылённости, влажности, на открытых площадках, в цехах с мойкой оборудования, а также в системах с частыми перепадами температур.

Технические характеристики

• Номинальный размер резьбы: M27 (метрическая)
• Диапазон диаметров кабеля: 13–18 мм — подходит для плоских и круглых кабелей указанного размера
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (продолжительное погружение — согласно спецификации производителя)
• Материал корпуса: латунь никелированная — коррозионностойкая, прочная, с антикоррозийным покрытием
• Тип уплотнения: эластомерное кольцо + резиновая втулка + пластиковая зажимная втулка — обеспечивает плотную фиксацию кабеля
• Длина резьбы: 9 мм — достаточна для надёжного крепления в тонких и средней толщины стенках
• Размер шестигранника: 30 мм — удобен для монтажа обычными ключами
• Температура эксплуатации: от –40 °C до +100 °C — работает в экстремальных климатических условиях
• Ударопрочность: да — выдерживает механические удары и вибрации
• Крепление: с контргайкой — позволяет зафиксировать положение и избежать самоотвинчивания
• Исполнение: прямолинейное — кабель вводится по оси устройства
• Без галогенов: да — соответствует требованиям безопасности при горении и в закрытых помещениях
• Цвет: серый — универсальный, не выгорает на солнце

Совместимость и монтаж

Кабельный ввод М 27 латунный УТ1,5 совместим со всеми типами небронированных кабелей с диаметром 13–18 мм, включая плоские. Для установки требуется просверлить отверстие в стенке щита точно по размеру резьбы — M27. После введения кабеля в уплотнительную втулку, изделие вворачивается в отверстие и фиксируется контргайкой. Герметизация достигается за счёт трёхслойного уплотнения: резиновая втулка деформируется вокруг кабеля, пластиковая зажимная втулка фиксирует его, а внешнее кольцо создаёт контакт с корпусом. Не используйте бронированные или сильно жёсткие кабели — они могут повредить уплотнители.

Безопасность и стандарты

Кабельный ввод М 27 латунный УТ1,5 соответствует международным нормам для степени защиты IP66–IP68. Отсутствие галогенов делает его безопасным для использования в замкнутых пространствах, где возможен риск возгорания. Произведено в соответствии с требованиями к промышленному оборудованию, рекомендовано для применений в энергетике, машиностроении и пищевой промышленности.

Преимущества

• Высокая герметичность благодаря многоступенчатому уплотнению — даже при давлении воды
• Никелированная латунь — долговечна, не ржавеет, легко моется
• Контргайка исключает случайное ослабление крепления
• Широкий температурный диапазон — подходит для холодных регионов и нагреваемых зон
• Ударопрочная конструкция снижает риск повреждения при транспортировке и эксплуатации
• Готовый комплект — всё необходимое в одной детали: корпус, уплотнения, гайки, заглушка

Ограничения применения

• Не предназначена для ввода бронированных кабелей — высокая жёсткость может повредить уплотнительные элементы
• Подходит только для кабелей диаметром 13–18 мм; меньшие или большие кабели не будут герметично зафиксированы
• Не рекомендуется использовать в местах постоянного контакта с агрессивными химическими веществами — хотя латунь устойчива, длительный контакт с кислотами или щелочами может повредить никелевое покрытие
• При использовании в условиях сильной вибрации требует периодической проверки затяжки контргайки

Примеры использования

• Ввод кабелей питания и управления в промышленные щиты на заводах
• Герметизация кабелей в датчиках и контроллерах на линиях конвейеров
• Подключение кабелей к насосам, компрессорам и другому оборудованию с частой мойкой
• Монтаж в наружных распределительных пунктах (НКУ) в регионах с суровым климатом
• Интеграция в системы автоматизации пищевых производств — благодаря отсутствию галогенов и возможности мытья

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен находиться в диапазоне 13–18 мм. Если кабель слишком тонкий, используйте дополнительную уплотнительную вставку.
• При установке в тонкие стенки (менее 5 мм) убедитесь, что длина резьбы 9 мм достаточна для захвата контргайкой.
• Затягивайте контргайку равномерно — переусиливать нельзя, чтобы не деформировать уплотнения.
• При необходимости временного отключения — не снимайте весь ввод, просто закройте вход заглушкой-пыльником, которая уже в комплекте.
• Артикул zeta30104 — это один из вариантов кабельного ввода М 27 латунный УТ1,5 от ЗЭТА Новосибирск. Аналоги от ГОФРОМАТИК и ЗЭТАРУС имеют аналогичные параметры, но проверяйте точное соответствие уплотнителей перед заменой.
