Комплект ВГ 50У2 | zeta40315 ГОФРОМАТИК ЗЭТА

Комплект ВГ 50 У2 от ЗЭТА Новосибирск — это готовый набор для самостоятельной сборки гибких вводов на объекте. Подходит для прокладки кабелей через стенки оборудования, щитов и корпусов в условиях повышенной механической нагрузки и перепадов температур.

Назначение и область применения

Комплект ВГ 50 У2 используется для создания герметичных и прочных вводов кабелей в электрооборудование, распределительные щиты, станки и автоматизированные системы. Компоненты позволяют собирать вводы любой нужной длины прямо на месте монтажа — без необходимости заказывать готовые решения. Применяется там, где требуется надёжная фиксация кабеля и защита от внешних воздействий, но не требуются высокие степени герметизации.

Технические характеристики

• Наружный диаметр: 54,1 мм — позволяет проходить через стандартные отверстия в панелях и корпусах
• Внутренний диаметр: 48 мм — обеспечивает свободную прокладку кабелей с суммарным диаметром до 45–47 мм
• Степень защиты IP43 — защищает от твёрдых частиц больше 1 мм и от брызг воды под углом до 60°
• Материал: стальная оплетка с ПВХ-покрытием — сочетает прочность и химическую стойкость
• Температура эксплуатации: от –40 °C до +60 °C — работает в холодных помещениях и жарких цехах
• Разрывное усилие: 500 Н — выдерживает значительные тянущие нагрузки
• Статический радиус изгиба: 150 мм — минимальный допустимый радиус изгиба при установке
• Длина бухты: 20 м — достаточно для нескольких вводов или длинных трасс
• Тип изделия: комплект — содержит все элементы для сборки
• Цвет: чёрный — маскирует загрязнения, соответствует промышленному дизайну
• Уплотнение: отсутствует — требует дополнительного уплотнения при необходимости герметичности

Совместимость и монтаж

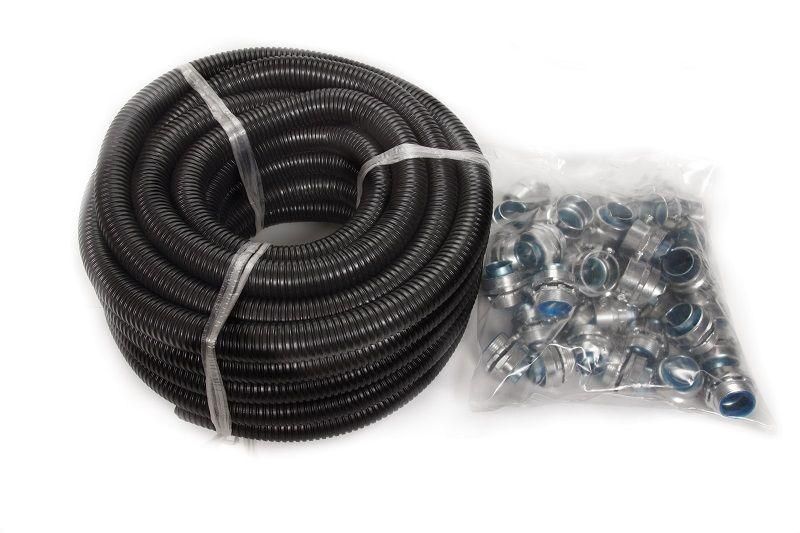

Комплект ВГ 50 У2 состоит из:

• Шланга ШЭМ — 20 метров гибкой металлической оплётки с ПВХ-оболочкой
• Муфт трубная МТ — 20 штук для соединения участков шланга между собой
• Муфта вводная МВ — 20 штук для крепления шланга к отверстию в корпусе

Монтаж выполняется вручную: шланг режется на нужную длину, к концам крепятся муфты. Для фиксации вводной муфты МВ в отверстии корпуса рекомендуется использовать болтовую затяжку или резьбовое соединение. Посадочный диаметр 54,1 мм совпадает с типовыми отверстиями в панелях 55–60 мм. Гибкость позволяет прокладывать шланг с поворотами, но не менее чем с радиусом 150 мм.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и термостойкости, применяемым в промышленном оборудовании. Отсутствие сертификата IP65/IP67 означает, что комплект не предназначен для постоянного контакта с водой, агрессивными жидкостями или погружений. Не используйте в средах с высокой влажностью без дополнительной герметизации.

Преимущества

• Готовый комплект исключает поиск отдельных деталей — всё есть в одной поставке
• Высокая механическая прочность стальной оплётки снижает риск повреждения кабелей
• ПВХ-покрытие предохраняет от истирания, коррозии и влияния масел
• Длинная бухта (20 м) экономит время на закупках и доставке
• Работает в широком температурном диапазоне — подходит для холодильных камер и нагревательных зон

Ограничения применения

• Не имеет внутреннего уплотнения — нельзя использовать там, где требуется полная герметизация (например, во влажных цехах без дополнительных колец или силиконовой смазки)
• IP43 недостаточно для открытых площадок или мест с частыми орошениями
• Не предназначена для динамических перемещений — не применяйте в системах с постоянным изгибом (роботы, мобильные механизмы)
• Стальной материал не подходит для взрывоопасных зон без специального оформления

Примеры использования

• Подключение кабелей к станкам ЧПУ через стальные панели
• Вводы в распределительные щиты на заводах и логистических комплексах
• Прокладка силовых и сигнальных кабелей внутри агрегатов с вибрациями
• Обустройство временных линий питания на стройплощадках

Практические советы

• Перед монтажом проверьте внутренний диаметр шланга (48 мм) — он должен быть на 3–5 мм больше суммарного диаметра всех кабелей
• Для лучшей герметизации ввода в корпус используйте резиновые кольца или термоусадочные трубки поверх муфты МВ
• Не перегибайте шланг меньше 150 мм — это может повредить оплётку и нарушить целостность кабелей внутри
• При резке шланга используйте ножницы по металлу — обычный нож может деформировать структуру
• Храните комплект в сухом помещении — длительное воздействие влаги может вызвать окисление стали даже под ПВХ
• Комплект ВГ 50 У2 от ЗЭТА Новосибирск совместим с аналогами от ГОФРОМАТИК и ЗЭТАРУС — можно заменять детали при необходимости
