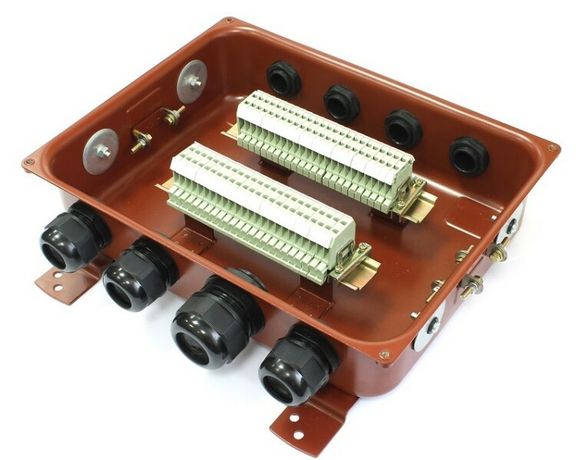

Коробка распределительная монтажная КМ 65-40 У2 пластиковый ввод IP54 | zeta30359 ГОФРОМАТИК ЗЭТА

Коробка распределительная монтажная КМ 65-40 У2 пластиковый ввод IP54 от ЗЭТА Новосибирск - это надёжный корпус для сборки и защиты точек соединения кабелей в условиях повышенной влажности, пыли и перепадов температур. Подходит для открытой установки на стене, используется в системах управления, автоматизации и силовой разводке. Артикул zeta30359 соответствует серийному исполнению с 40 клеммами и одним типом ввода.

Назначение и область применения

Коробка распределительная монтажная КМ 65-40 У2 пластиковый ввод IP54 предназначена для безопасного соединения и разветвления электрических цепей. Применяется там, где требуется физическая защита кабельных соединений: на производстве, в цехах, на транспорте, в системах КИПиА, на объектах ЖКХ и энергетики. Подходит для работы с медными и алюминиевыми кабелями сечением до 4 мм2.

Технические характеристики

• Материал корпуса: сталь оцинкованная - обеспечивает прочность и коррозионную стойкость;
• Степень защиты: IP54 - защищает от пыли (не полностью, но в достаточной мере для большинства помещений) и брызг воды с любого направления;
• Количество клемм: 40 - позволяет выполнять сложные разветвления без дополнительных распределительных шин;
• Количество вводов: 12 - можно подключить до 12 кабелей через предустановленные места;
• Номинальное напряжение изоляции: 660 В - рассчитана на работу в сетях до 660 В переменного тока;
• Максимальное сечение провода: 4 мм2 - не допускается использование кабелей больше этого значения;
• Толщина стенок: 2 мм - гарантирует механическую устойчивость при монтаже и эксплуатации;
• Температурный диапазон: от –40 C до +60 C - работает в холодных и жарких средах;
• Состав материала: без галогенов - при возгорании не выделяет токсичных газов;
• Цвет: красный - визуально отличается от других элементов, удобен для маркировки;
• Форма: прямоугольная - легко монтируется на плоской поверхности;
• Тип ввода: пластиковые кабельные вводы - обеспечивают степень защиты IP54;
• Тип крепления крышки: винтовое - надёжно фиксирует крышку, не требует специальных инструментов.

Совместимость и монтаж

Коробка распределительная монтажная КМ 65-40 У2 пластиковый ввод IP54 монтируется открыто на вертикальной или горизонтальной поверхности с помощью болтов или саморезов. Для монтажа используйте отверстия в боковых или нижних стенках. Каждый ввод имеет внутреннюю резьбу - кабели фиксируются затяжкой гайки на вводе. Клеммы расположены внутри, доступны после снятия крышки. Винты крышки не выпадают - их можно откручивать многократно без потери герметичности. Убедитесь, что внешний диаметр кабеля соответствует размеру ввода - не все кабели подходят без адаптеров.

Безопасность и стандарты

Коробка соответствует требованиям ГОСТ 14254-2015 по классу защиты IP54. Материалы корпуса и вводов не содержат галогенов - снижают риск образования ядовитых веществ при нагреве. Номинальное напряжение 660 В соответствует нормам для промышленного оборудования. Все компоненты проходят проверку на термическую и электроизоляционную стойкость.

Преимущества

• Высокая плотность клемм - 40 контактов в одном корпусе минимизирует количество распределительных коробок;
• Защита IP54 - устойчива к пыли и брызгам, подходит для цехов и открытых площадок;
• Прочная оцинкованная сталь - не деформируется при ударах и нагрузках;
• Винтовое крепление крышки - не требует замены деталей при частом обслуживании;
• Отсутствие галогенов - безопасна для людей и окружающей среды при аварийном нагреве;
• Красный цвет - упрощает визуальное различение в комплексе других коробок.

Ограничения применения

• Не предназначен для погружения в воду - IP54 не обеспечивает защиту от струй под давлением или длительного воздействия жидкости;
• Максимальное сечение кабеля - 4 мм2; более толстые провода не войдут в вводы и не смогут быть зажаты в клеммах;
• Пластиковые вводы не обеспечивают IP65 - если нужна высокая защита от воды, следует выбирать латунные вводы (другая модификация);
• Не рекомендовано применение во взрывоопасных зонах - отсутствует взрывозащита;
• Не подходит для скрытой установки - конструкция рассчитана исключительно на открытый монтаж.

Примеры использования

• Разветвление сигнальных кабелей на конвейерах в пищевой промышленности;
• Подключение датчиков и исполнительных механизмов в системах КИПиА на насосных станциях;
• Объединение групп освещения в административных зданиях;
• Сборка распределительных щитов наружной установки в условиях умеренного климата;
• Соединение силовых кабелей между оборудованием на заводе с высоким уровнем пыли.

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля размеру пластикового ввода - слишком толстый кабель повредит уплотнение;
• Не перегружайте клеммы - максимальное сечение 4 мм2 нельзя превышать даже при использовании двух жил в одной клемме;
• При необходимости увеличить число вводов - используйте заглушки вместо вводов, чтобы сохранить целостность корпуса;
• При работе в условиях постоянной вибрации дополнительно закрепите коробку антивибрационными прокладками;
• При замене кабелей всегда отключайте питание - хотя корпус защищён, клеммы находятся под напряжением;
• Для долговечности регулярно проверяйте состояние уплотнителей и затяжку винтов крышки - особенно после первых месяцев эксплуатации.
