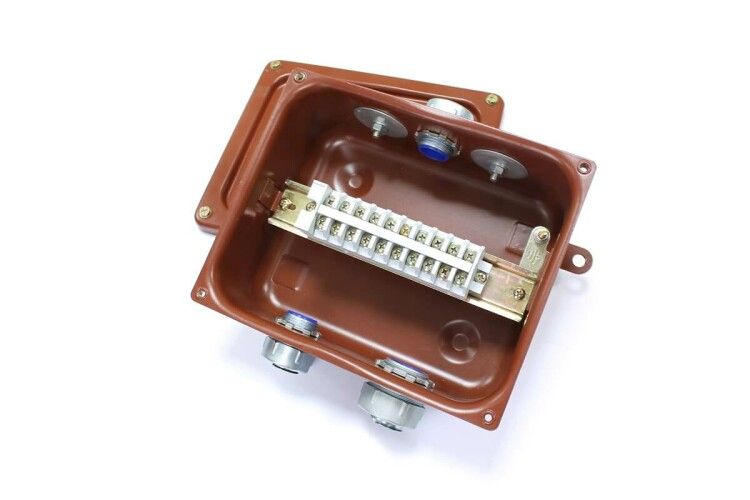

Коробка распределительная соединительная КСМР-10 У2 IP54 | zeta30374 ГОФРОМАТИК ЗЭТА

Коробка соединительная КСМР-10 У2 IP54 от ЗЭТАРУС - это надёжная распределительная коробка из оцинкованной стали для соединения и разветвления кабелей в системах с металлорукавом, рассчитанная на работу в суровых условиях. Артикул zeta30374 подходит для промышленного оборудования, где важна защита от пыли, влаги и механических воздействий.

Назначение и область применения

Коробка соединительная КСМР-10 У2 IP54 используется для организации точек соединения и ответвлений электрических кабелей, проложенных в металлорукавах. Подходит для силовых цепей и цепей контрольно-измерительных приборов (КИПиА). Применяется на заводах, в цехах, на транспорте, в энергоустановках - там, где требуется защищённое место для коммутации проводов.

Технические характеристики

• Материал корпуса: оцинкованная сталь - устойчива к коррозии, долговечна в агрессивной среде
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Количество клемм: 10 - позволяет подключить до десяти проводников
• Максимальное сечение проводника: 4 мм2 - совместима с медными и алюминиевыми проводами этого сечения
• Номинальное напряжение изоляции: 660 В - безопасна для сетей до 660 В переменного тока
• Температурный диапазон: от –40 C до +60 C - работает в холодных и жарких помещениях, в том числе на открытых площадках
• Тип ввода: труба - для подключения металлорукава через вводные муфты МВ-М(РКн)
• Толщина стенки: 2 мм - прочная конструкция, выдерживает механические нагрузки
• Крепление крышки: винтовое - надёжное фиксирование, не требует специальных инструментов
• Состав материала: без галогенов - при возгорании не выделяет токсичных газов
• Цвет: красный - визуально отличаемый, соответствует цветовой маркировке некоторых объектов
• Форма: прямоугольная - удобна для монтажа на плоских поверхностях

Совместимость и монтаж

Коробка КСМР-10 У2 IP54 проектировалась для установки с вводными муфтами МВ-М(РКн), которые обеспечивают герметичность при подключении металлорукава. Коробка монтируется открыто - на стену, раму, щит или другую поверхность. Для крепления используются отверстия в основании. Клеммы уже установлены на DIN-рейке внутри - не требуют самостоятельной сборки. Винты крышки не выпадают при открывании - снижают риск потери при обслуживании.

Безопасность и стандарты

Коробка выполнена в соответствии с требованиями к электрооборудованию для промышленного применения. Степень защиты IP54 соответствует ГОСТ 14254. Отсутствие галогенов в составе материалов повышает пожарную безопасность. Номинальное напряжение 660 В гарантирует безопасную работу в большинстве промышленных сетей. Соответствует нормам для помещений с повышенной опасностью поражения электрическим током.

Преимущества

• Уплотнение крышки сохраняет степень защиты даже после множества циклов открывания/закрывания
• Запрессованная бобышка исключает деформацию при затяжке вводов
• Клеммный блок предустановлен - экономит время при монтаже
• Оцинкованная сталь обеспечивает длительный срок службы без покраски
• Красный цвет улучшает визуальное выявление на фоне других элементов

Ограничения применения

• Не предназначена для погружения в воду - IP54 не обеспечивает герметичность при постоянном контакте с жидкостью
• Максимальное сечение проводника - 4 мм2; нельзя использовать с более толстыми кабелями
• Подходит только для ввода через металлорукав с применением специальных муфт МВ-М(РКн); другие типы вводов несовместимы
• Не рекомендована для установки в зонах с постоянным ударным воздействием - хотя прочная, не является взрывозащищённой

Примеры использования

• Разветвление кабелей управления на конвейере в пищевой промышленности
• Соединение сигнальных линий КИПиА в химическом цехе
• Объединение проводов питания насосов в наружной установке
• Точка подключения датчиков температуры в холодильной камере

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен точно подходить под вводную муфту МВ-М(РКн)
• Не перегружайте клеммы - соблюдайте максимум 4 мм2 на каждый контакт
• При закручивании крышки используйте равномерное усилие - не допускайте перекоса, чтобы не нарушить уплотнение
• При необходимости замены клеммного блока - можно демонтировать его с DIN-рейки и установить аналогичный
• Для внешней установки в местах с частыми осадками дополнительно убедитесь, что вводы расположены ниже уровня крышки
