НГ 10 (50 м/уп.) серый | zeta41910 ЗЭТАРУС (Завод электротехнической арматуры) Металлорукав в ПВХ изоляции МРПИ

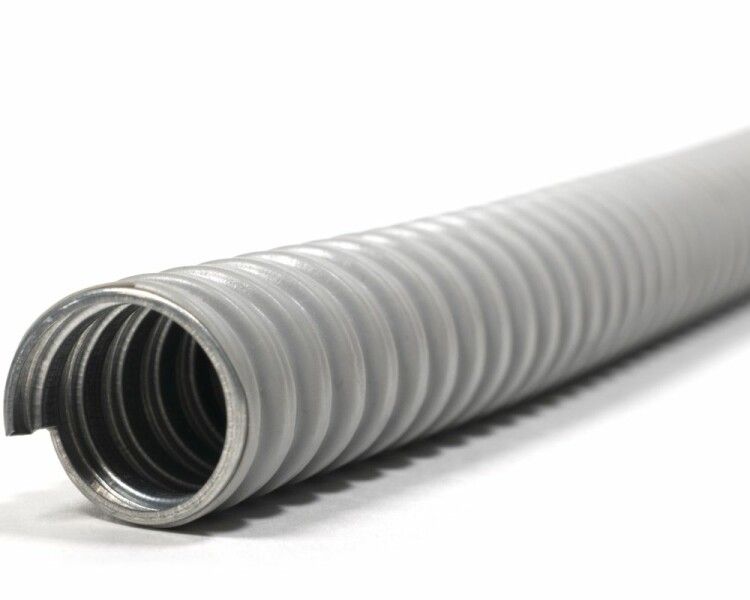

Металлорукав в ПВХ изоляции МРПИ НГ 10 диаметр 10 мм без протяжки серый (50 м/упаковка) от ЗЭТАРУС предназначен для защиты электрических проводов в сложных условиях - где важна герметичность, огнестойкость и механическая прочность. Этот металлорукав сочетает гибкую стальную основу с ПВХ-оболочкой, что делает его надёжным решением для прокладки кабелей в местах с высокой влажностью, пылью или риском повреждений.

Назначение и область применения

Металлорукав в ПВХ изоляции МРПИ НГ 10 используется для прокладки электрических кабелей и проводов там, где требуется защита от воды, пыли, химических веществ и механических ударов. Подходит для криволинейных маршрутов, где жёсткие трубы неудобны. Применяется в промышленных объектах: на заводах, в цехах, на конвейерах, в системах автоматизации, в помещениях с повышенной влажностью и на улице. Также подходит для монтажа в зонах с возможным контактом с маслом, эмульсиями и агрессивными средами.

Технические характеристики

• Материал корпуса: оцинкованная сталь - устойчива к коррозии, сохраняет форму при изгибах.
• Внутренний диаметр: 10 мм - позволяет пропускать кабели с наружным диаметром до 8–9 мм.
• Наружный диаметр: 13,5 мм - компактный профиль для плотной укладки в ограниченном пространстве.
• Оболочка: поливинилхлорид (ПВХ) с эффектом самозагасания - не поддерживает горение, соответствует требованиям НГ.
• Степень защиты IP67: полностью защищён от пыли и временного погружения в воду до 1 метра на 30 минут.
• Температурный диапазон: от –40 C до +90 C - работает в холодных и нагреваемых зонах.
• Разрывное усилие: 500 Н - выдерживает значительные нагрузки на растяжение.
• Статический радиус изгиба: 40 мм - минимальный допустимый радиус изгиба при установке.
• Длина бухты: 50 метров - удобно для крупных проектов, снижает количество соединений.
• Цвет: серый - отличается от обычных цветных рукавов, легко идентифицируется на объекте.
• Уплотнение: отсутствует - требует самостоятельной герметизации на концах при необходимости.

Совместимость и монтаж

Металлорукав в ПВХ изоляции МРПИ НГ 10 совместим с фитингами и муфтами для металлорукавов того же диаметра. Для монтажа используйте специальные зажимы, переходники и клеммы с резьбой M16x1,5 или аналогичными. Учитывайте, что внутри рукава нет протяжки - для заправки кабеля потребуется использовать штангу или ленту. Концы рукава после резки необходимо обработать - удалить острые края металла, чтобы не повредить изоляцию кабеля. Герметизация концов выполняется отдельно: например, термоусадочными колпачками или герметиками.

Безопасность и стандарты

Металлорукав в ПВХ изоляции МРПИ НГ 10 соответствует требованиям к не поддерживающим горение материалам (НГ) и степени защиты IP67. Оболочка из ПВХ не выделяет токсичных газов при возгорании, что важно для закрытых помещений. Соответствует нормам безопасности для электромонтажа в соответствии с ПУЭ и ГОСТ Р 50571.5.52.

Преимущества

• Высокая степень защиты IP67 - идеально для сырых, пыльных и открытых площадок.
• Не поддерживает горение - безопаснее в случае перегрузки или КЗ.
• ПВХ-изоляция усиливает прочность на разрыв и предотвращает контакт с токоведущими частями.
• Гибкость позволяет прокладывать трассы с несколькими изгибами без дополнительных соединителей.
• Долгий срок службы благодаря оцинкованной стали и устойчивому ПВХ.
• Удобная бухта по 50 м - минимизирует потери при раскрое и ускоряет монтаж.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP67 не заменяет IP68.
• Отсутствие уплотнения требует дополнительных мер по герметизации концов - нельзя использовать как готовый герметичный канал без доработки.
• Не рекомендуется для прокладки в местах с постоянным давлением жидкости или агрессивными растворителями (например, ацетон, спирты).
• При температурах выше +90 C ПВХ-оболочка может деформироваться - не применять рядом с печами, нагревательными элементами.
• Не подходит для прокладки силовых кабелей с большим наружным диаметром - внутренний просвет 10 мм ограничивает использование крупных проводов.

Примеры использования

• Защита кабелей управления на конвейере в пищевой промышленности - где нужна мойка водой и стойкость к влаге.
• Прокладка сигнальных проводов в цехах с высокой запылённостью - например, на деревообрабатывающих линиях.
• Подключение датчиков к контроллерам в холодильных камерах - при температурах ниже –30 C.
• Монтаж кабелей в наружных щитах - когда требуется защита от осадков и пыли без использования труб.

Практические советы

• Перед монтажом проверьте, что диаметр кабеля меньше 8 мм - иначе он не войдёт вручную.
• При резке используйте ножницы по металлу - не допускайте расслоения краёв, которые могут повредить изоляцию кабеля.
• Для герметизации концов выбирайте термоусадочные трубки с клеевым слоем - они обеспечивают лучшую защиту, чем просто изолента.
• Не перегибайте рукав менее чем на 40 мм - это может вызвать деформацию и потерю герметичности.
• Храните бухты в сухом месте, избегайте длительного прямого солнечного света - ПВХ может стать хрупким.
• При заказе учтите, что этот металлорукав в ПВХ изоляции МРПИ НГ 10 - единственный вариант в линейке ЗЭТАРУС с таким сочетанием характеристик: IP67 + НГ + 50 м.
