Муфта соединительная 1 ПСТ-10 (35-50) с соединителями (комплект на фазу) | zeta22218 ЗЭТАРУС (Завод электротехнической арматуры)

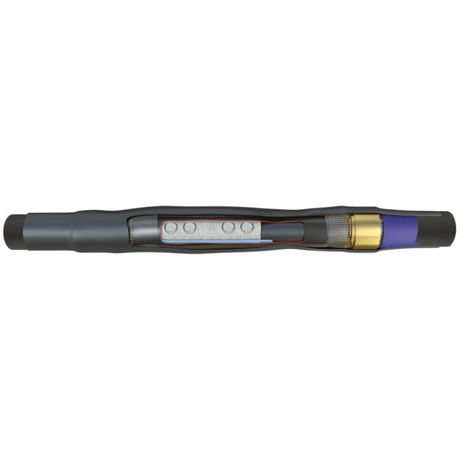

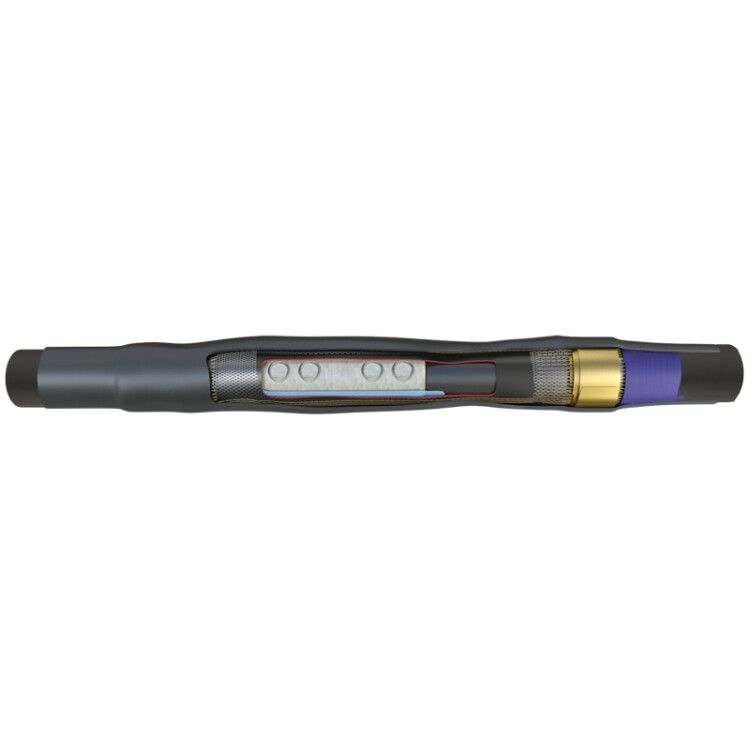

Муфта кабельная соединительная 1 ПСТ-10 (35-50) с соединителями (комплект на 1 фазу) от бренда ЗЭТАРУС - это готовый комплект для надёжного соединения одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Подходит для монтажа в распределительных сетях, трансформаторных подстанциях и на участках с высокими требованиями к герметичности.

Назначение и область применения

Муфта 1 ПСТ-10 (35-50) используется для создания электрического и механического соединения между двумя концами кабеля сечением 35–50 мм2. Предназначена исключительно для кабелей с изоляцией из сшитого полиэтилена (XLPE) и работает в условиях постоянного тока или переменного тока частотой 50 Гц. Устанавливается в закрытых помещениях, колодцах, каналах, шахтах и других защищённых зонах. Не применяется для открытого монтажа на воздухе без дополнительной защиты.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Сечение жилы: 35–50 кв.мм
• Количество жил: одна (для одной фазы)
• Материал жилы: алюминий или медь
• Материал изоляции: полиэтилен (PE), сшитый
• Материал оболочки: полиолефин
• Способ монтажа: термоусадка - нагрев с помощью газовой горелки
• Диапазон рабочих температур: от –50 C до +50 C
• Защитный покров: да - внешний слой обеспечивает механическую прочность и устойчивость к воздействию среды
• Гарантийный срок: 54 месяца

Совместимость и монтаж

Муфта 1 ПСТ-10 (35-50) совместима только с кабелями типа СИП, ВВГнг-Ls, NYM, АВВГ и аналогичными, имеющими сшитую этилен-пропиленовую или сшитую полиэтиленовую изоляцию. Кабели с бумажной или ПВХ-изоляцией не подходят.

Монтаж выполняется в следующем порядке:

1. Подготовить концы кабеля - удалить внешнюю оболочку, экранирующий слой и изоляцию с соблюдением длин, указанных в инструкции.
2. Надеть основную трубку термоусадки, затем - внутренние элементы (герметик, изоляционные цилиндры).
3. Установить винтовой соединитель - он уже встроен в комплект, затянуть моментом, соответствующим сечению жилы (не перетягивать!).
4. Равномерно прогреть поверхность муфты газовой горелкой до равномерной усадки - начинать с середины, двигаясь к краям.
5. Проверить целостность усадки: нет пузырей, трещин, недосадок.

Не допускается использование фенов или тепловых пушек с неконтролируемым потоком воздуха - они не обеспечивают нужную температуру и равномерность нагрева.

Безопасность и стандарты

Муфта 1 ПСТ-10 (35-50) соответствует требованиям ГОСТ 31944-2012 и МЭК 60502-2 для соединений кабелей на напряжение до 10 кВ. Компоненты прошли испытания на электрическую прочность, термическую стойкость и герметичность. Наличие защитного покрова повышает безопасность при случайном контакте с металлическими поверхностями. Все материалы - безгалогенные, что снижает опасность образования ядовитых газов при возгорании.

Преимущества

• Высокая степень герметизации благодаря встроенному термоплавкому герметику - предотвращает попадание влаги и пыли.
• Специально разработанная форма изоляции выравнивает электрическое поле - минимизирует риск коронного разряда и пробоя.
• Все детали собраны в одном комплекте - не требуется докупать соединители, изоляторы или клеевые ленты.
• Стойкая к химическим веществам и ультрафиолету оболочка - продлевает срок службы даже в агрессивной среде.
• Легко проверяемая установка - после усадки видна деформация всех элементов, подтверждающая правильный монтаж.

Ограничения применения

• Не для кабелей с медью меньшим сечением, чем 35 мм2 - возможен перегрев и потеря герметичности.
• Не рекомендовано применение в местах с постоянным погружением в воду - хотя IP-защита есть, она не рассчитана на длительное подводное положение.
• Запрещено использовать при температурах ниже –50 C во время монтажа - материал становится хрупким, и усадка будет неполной.
• Не предназначен для многожильных кабелей или ответвлений - только для прямого соединения двух концов одного провода.

Примеры использования

• Соединение кабелей в подземных камерах распределительных пунктов 6–10 кВ.
• Ремонт поврежденного участка кабельной линии в промышленном цехе.
• Обустройство входа кабеля в трансформаторную будку.
• Монтаж в системах энергообеспечения объектов ЖКХ, где важна долговечность и минимальное обслуживание.

Практические советы

• Перед монтажом всегда сверьте сечение кабеля - если жила 35 мм2, используйте именно этот комплект; для 50 мм2 - тот же, но не заменяйте на более малые модели.
• При работе в сыром помещении просушите концы кабеля перед установкой - даже капля воды внутри может вызвать пробой через год работы.
• Не экономьте на горелке - используйте профессиональную газовую горелку с регулировкой пламени. Бытовые устройства часто не достигают необходимой температуры.
• После монтажа проведите контрольный осмотр через неделю - особенно важно при первом запуске нагрузки выше 70% от номинала.
• Храните муфту 1 ПСТ-10 (35-50) в сухом месте при t = +5…+30 C - переохлаждение или перегрев до монтажа снижают эффективность термопластиков.
