Муфта соединительная 4 СТП-1 (70-120) с соединителями (полиэтилен/бумага) | zeta20813 ЗЭТАРУС
Товарные предложения:
| Муфта 4СТп-1-70-120 ( с болт. ) ЗЭТАРУС 20813 / на кабель : ААБл, (А)СБл, (А)СБГ,ААШв) | 21.11.2024 | 2 шт. | 6 329,76 ₽ | шт. | от 3 дней |
Условия поставки муфты соединительной 4 СТП-1 (70-120) с соединителей (полиэтилен/бумага) | zeta20813 зэтарус
Купить 2 шт. муфты соединительные 4 стп-1 (70-120) с соединителями (полиэтилен/бумага) | zeta20813 зэтарус могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.
Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Цена муфты соединительной 4 СТП-1 (70-120) с соединителей (полиэтилен/бумага) | zeta20813 зэтарус зависит от общей суммы заказа, на сайте указана оптовая цена.
Описание
Характеристики
Сертификаты
Описание

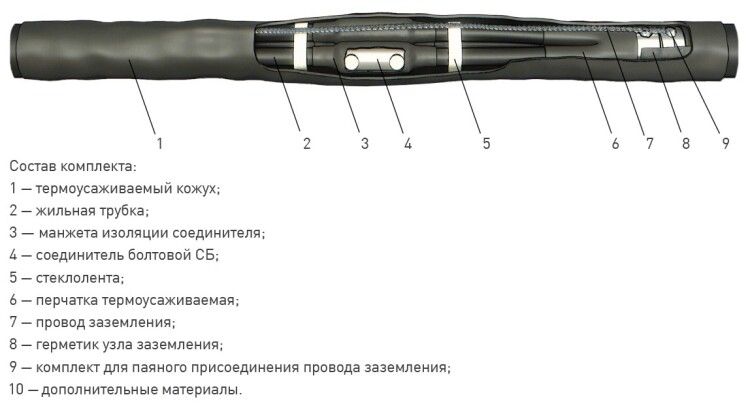

Муфта соединительная 4 СТП-1 (70-120) с соединителями (полиэтилен/бумага) от ЗЭТАРУС ЗЭТА - это термоусаживаемая муфта, предназначенная для соединения 4-х жильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ.
Основные преимущества и характеристики данной муфты:
- Универсальное исполнение: муфты подходят для соединения кабелей с различными типами изоляции (бумага или пластик), что делает их универсальными в использовании.
- Надежное соединение: муфта обеспечивает надежное и герметичное соединение кабелей благодаря термоплавкому клею, который обладает высокой электрической прочностью и сохраняет свои свойства при температуре от -50 до +50 °C.
- Широкий диапазон напряжений: муфта подходит для работы на напряжении 0.6/1 кВ.
- Простой монтаж: в комплект муфты входят все необходимые компоненты, включая припои, жир паяльный, пружины ППД и контактные пластины. Монтаж осуществляется с помощью винтовых соединителей со срывной головкой.
- Различные варианты комплектации: муфта может быть представлена с болтовыми или без соединителей. В комплект муфт с болтовыми соединителями входят алюминиевые соединители с контактными винтами, предназначенные для монтажа как на алюминиевую, так и на медную жилы.
- Универсальное применение: муфты могут быть установлены как в земле, так и на воздухе на различных кабельных трассах без ограничения разности уровней.
Муфта соединительная 4 СТП-1 (70-120) с соединителями (полиэтилен/бумага) от ЗЭТАРУС ЗЭТА - надежное и универсальное решение для соединения кабелей с бумажной и пластиковой изоляцией.
Характеристики c описанием
Исполнение:
Термоусадочный
Свойство "Исполнение" в рубрике "Кабельные муфты" указывает на конкретные характеристики и требования к материалам и конструкции муфты, которые обеспечивают её безопасность и надежность в различных условиях эксплуатации. Это свойство помогает выбрать муфту, соответствующую специфическим условиям эксплуатации, таким как наличие огнестойкости, низкой дымообразующей способности и других факторов.
нг-LS (низкое дымообразование): Муфты с этим исполнением характеризуются пониженным уровнем дымообразования при горении. Это особенно важно в закрытых помещениях, где высокая концентрация дыма может затруднить эвакуацию и создать опасность для здоровья. Рекомендуется для использования в общественных зданиях, таких как школы, больницы и офисы.
Без исполнения: Кабельные муфты без специального исполнения не обладают дополнительными характеристиками, такими как огнестойкость или низкое дымообразование. Они подходят для стандартных условий эксплуатации, где нет особых требований к безопасности и экологичности.
нг(A): Муфты с исполнением нг(A) обладают повышенной огнестойкостью. Они предназначены для использования в условиях, где существует высокий риск возгорания, например, в промышленных предприятиях или местах с высокой концентрацией электрооборудования.
нг-HF1: Исполнение нг-HF1 означает, что муфты не содержат галогенов и при горении выделяют минимальное количество токсичных газов. Это важно для обеспечения безопасности в местах с высокой плотностью людей, таких как торговые центры и транспортные узлы.
нг-HF: Муфты с исполнением нг-HF также не содержат галогенов, но могут отличаться по уровню дымообразования и токсичности выделяемых газов. Рекомендуется для использования в местах, где важно минимизировать воздействие на окружающую среду при пожаре.
нг-FRHF: Исполнение нг-FRHF сочетает в себе огнестойкость и отсутствие галогенов. Такие муфты предназначены для использования в условиях, где требуется максимальная защита от огня и минимизация воздействия на здоровье и окружающую среду. Подходят для критически важных объектов, таких как дата-центры и медицинские учреждения.
Тип изделия:
Муфта
Тип изделия определяет назначение и конструктивные особенности кабельной муфты, что влияет на ее применение, способ установки и эксплуатационные характеристики. Правильный выбор типа изделия обеспечивает надежное соединение, защиту и долговечность кабельной системы.
Муфта концевая предназначена для герметичного и электрически надежного окончания кабеля. Влияет на защиту жил кабеля от внешних воздействий и обеспечивает безопасное подключение к оборудованию. Рекомендуется выбирать в зависимости от типа и напряжения кабеля.
Муфта соединительная используется для соединения двух кабельных линий. Обеспечивает механическую прочность и электрическую непрерывность соединения. Важно учитывать совместимость с типом кабеля и условиями эксплуатации.
Муфта – общее название, которое может включать в себя различные виды муфт. Для точного выбора необходимо уточнять конкретное назначение и условия применения.
Муфта кабельная – термин, аналогичный "Муфта", который также требует уточнения конкретного типа и назначения для правильного выбора.
Муфта ответвительная используется для создания ответвлений от основной кабельной линии. Влияет на возможность безопасного и надежного подключения дополнительных линий. Выбор зависит от конфигурации сети и условий эксплуатации.
Адаптер предназначен для соединения кабелей разных типов или диаметров. Влияет на совместимость кабельных систем и обеспечивает надежное соединение. Рекомендуется выбирать адаптеры, подходящие по техническим характеристикам.
Муфта заливная используется для герметичного соединения кабелей с помощью заливки специального состава. Обеспечивает высокую степень защиты от влаги и механических повреждений. Важно учитывать условия эксплуатации и тип заливочного материала.
Муфта оптическая предназначена для соединения оптических волокон. Обеспечивает защиту и механическую прочность соединения, а также минимальные потери сигнала. Рекомендуется выбирать в зависимости от типа оптического кабеля и условий эксплуатации.
Трубка термоусаживаемая используется для изоляции и защиты соединений кабелей. При нагревании сокращается в размере, обеспечивая плотное прилегание к кабелю. Важно выбирать трубки подходящего диаметра и материала для конкретного применения.
Арматура для заземления применяется для создания заземляющих соединений в кабельных системах. Обеспечивает безопасность и надежность заземления. Рекомендуется учитывать требования по заземлению и совместимость с кабельной системой.
Способ монтажа:
Термоусадка
Способ монтажа кабельной муфты определяет метод установки и закрепления муфты на кабеле, что влияет на герметичность, устойчивость к внешним воздействиям и долговечность соединения. Правильный выбор способа монтажа обеспечивает надежное электрическое соединение и защиту кабеля в различных условиях эксплуатации.
Термоусадка - метод монтажа, при котором муфта устанавливается на кабель и затем нагревается, чтобы плотно облегать соединение. Этот способ обеспечивает высокую герметичность и защиту от влаги. Рекомендуется для использования в условиях, где требуется высокая механическая прочность и стойкость к внешним воздействиям. При замене необходимо использовать специализированный нагревательный инструмент.
Заливка компаундом - метод, при котором внутренняя часть муфты заполняется специальным компаундом, который обеспечивает герметичность и защиту от влаги. Этот способ подходит для подземных и подводных кабельных линий. Важно следить за качеством компаунда и его совместимостью с материалами кабеля.
Холодная усадка - метод монтажа, не требующий нагрева. Муфта устанавливается на кабель и сжимается, обеспечивая плотное прилегание. Этот способ удобен для использования в условиях ограниченного пространства и при отсутствии источников тепла. Замена производится без специальных инструментов.
Внутренний/Наружный - универсальный способ монтажа, подходящий как для внутренних, так и для наружных условий эксплуатации. Муфты, предназначенные для такого монтажа, обладают характеристиками, обеспечивающими надежную работу в различных средах.
Встраиваемый - метод монтажа, при котором муфта интегрируется в структуру оборудования или строительной конструкции. Этот способ обеспечивает компактность и защиту соединения, но требует точного соответствия размеров и характеристик муфты и оборудования.
Гель-соединение - метод, при котором внутренняя часть муфты заполняется гелем, обеспечивающим герметичность и защиту от влаги. Этот способ удобен для быстрого монтажа и демонтажа, а также для использования в условиях высокой влажности.
На кабель - способ монтажа, при котором муфта устанавливается непосредственно на кабель, обеспечивая защиту и герметичность соединения. Этот метод универсален и подходит для большинства стандартных условий эксплуатации.
Наружная (Outdoor) - способ монтажа, предназначенный для использования на открытом воздухе. Муфты, предназначенные для наружного монтажа, обладают высокой устойчивостью к климатическим воздействиям, ультрафиолетовому излучению и механическим повреждениям.
Термоусадка/Холодная усадка - комбинированный метод, позволяющий использовать как термоусадочные, так и холодноусадочные муфты в зависимости от условий и требований монтажа. Этот способ обеспечивает гибкость и универсальность при установке кабельных соединений.
Внутри помещений (Indoor) - способ монтажа, предназначенный для использования внутри зданий и сооружений. Муфты для внутреннего монтажа обычно имеют меньшие требования к защите от климатических воздействий, но должны обеспечивать надежное электрическое соединение и защиту от механических повреждений.
Диапазон сечений:
70-120
Диапазон сечений кабельных муфт указывает на минимальное и максимальное сечение кабелей, с которыми муфта совместима. Это свойство определяет возможность использования муфты с различными типами кабелей, обеспечивая надежное соединение и изоляцию. Правильный выбор диапазона сечений критически важен для обеспечения электрической и механической надежности соединения. При выборе муфты необходимо учитывать сечение кабеля, чтобы избежать перегрева или недостаточной проводимости. Замена муфты на неподходящую по диапазону сечений может привести к аварийным ситуациям и повреждению кабельной системы.
Материал изделия:
Полимер термоусаживаемый
Материал изделия определяет основные характеристики кабельной муфты, такие как устойчивость к внешним воздействиям, гибкость, долговечность и температурный диапазон эксплуатации. Выбор материала напрямую влияет на надежность и срок службы соединений кабелей, а также на их защиту от механических повреждений, влаги и химических веществ.
Полимер термоусаживаемый: Этот материал обладает способностью уменьшаться в размерах при нагревании, обеспечивая плотное прилегание к кабелю и герметичность соединения. Рекомендуется для использования в условиях, где требуется высокая степень защиты от влаги и механических повреждений. Замена возможна на аналогичные термоусаживаемые материалы.
Полимер: Общий термин, охватывающий различные синтетические материалы, используемые в кабельных муфтах. Полимеры обеспечивают хорошую изоляцию и устойчивость к внешним воздействиям. Выбор конкретного полимера зависит от условий эксплуатации и требований к муфте.
Облученный полиолефин: Этот материал подвергается радиационной обработке для улучшения его физических свойств, таких как термостойкость и устойчивость к химическим воздействиям. Рекомендуется для использования в экстремальных условиях. Замена возможна на другие высокоэффективные полимеры.
Термопластик негорючий: Материал, обладающий высокой огнестойкостью, что делает его идеальным для использования в условиях, где требуется повышенная пожарная безопасность. Рекомендуется для применения в зданиях и сооружениях с высокими требованиями к пожарной безопасности.
Полиэтилен: Широко используемый материал, характеризующийся хорошей гибкостью и устойчивостью к влаге и химическим веществам. Рекомендуется для использования в условиях, где требуется высокая гибкость и долговечность. Замена возможна на другие полимеры с аналогичными свойствами.
Полиолефин: Группа термопластичных полимеров, известных своей устойчивостью к химическим воздействиям и хорошими изоляционными свойствами. Рекомендуется для использования в различных условиях эксплуатации, включая подземные и подводные кабели.
Компаунд: Смесь различных материалов, обеспечивающая улучшенные свойства, такие как высокая прочность и устойчивость к агрессивным средам. Рекомендуется для использования в условиях, требующих повышенной механической прочности и защиты от химических воздействий.
Комбинированный: Сочетание нескольких материалов для достижения оптимальных характеристик, таких как гибкость, прочность и устойчивость к внешним воздействиям. Рекомендуется для использования в сложных условиях эксплуатации, где требуется баланс различных свойств.
Силикон: Материал, известный своей высокой термостойкостью, гибкостью и устойчивостью к ультрафиолетовому излучению. Рекомендуется для использования в условиях с высокими температурами и воздействием солнечных лучей. Замена возможна на другие высокотемпературные полимеры.
Каучук: Натуральный или синтетический материал, обладающий высокой эластичностью и устойчивостью к механическим повреждениям. Рекомендуется для использования в условиях, требующих высокой гибкости и амортизации. Замена возможна на другие эластомеры с аналогичными свойствами.
Модель/исполнение:
Термоусаживаемая (-ый)
Свойство "Модель/исполнение" в рубрике "Кабельные муфты" определяет конструктивные особенности и методы установки муфты, что напрямую влияет на их эксплуатационные характеристики и область применения. Выбор подходящей модели зависит от условий эксплуатации, типа кабеля и требований к надежности соединения.
Термоусаживаемая кабельная муфта представляет собой конструкцию, которая при нагреве усаживается, плотно обхватывая кабель и обеспечивая герметичное и устойчивое соединение. Влияние на работу устройства заключается в высокой механической прочности и устойчивости к внешним воздействиям. Рекомендуется для использования в условиях, где требуется высокая герметичность и долговечность соединения. Замена такой муфты требует применения термоусаживающего оборудования.
Заливная кабельная муфта использует специальный компаунд, который заливается в корпус муфты и застывает, создавая прочное и герметичное соединение. Влияние на работу устройства заключается в высокой устойчивости к влаге и химическим воздействиям. Рекомендуется для подземных и подводных кабельных систем. Замена такой муфты требует удаления старого компаунда и заливки нового.
Муфта холодной усадки не требует нагрева для установки. Она растягивается и затем сжимается на кабеле, обеспечивая плотное соединение. Влияние на работу устройства заключается в простоте и быстроте монтажа, что снижает время установки и риски повреждения кабеля. Рекомендуется для использования в условиях, где невозможен или нежелателен нагрев. Замена такой муфты проста и не требует специального оборудования.
Муфта с резьбовым соединением обеспечивает механическое крепление кабелей с помощью резьбы. Влияние на работу устройства заключается в высокой механической прочности и надежности соединения. Рекомендуется для использования в системах, где требуется частая разборка и сборка соединений. Замена такой муфты требует минимальных усилий и может быть выполнена без специального инструмента.
Уровень напряжения:
0.6/1 кВ
Уровень напряжения — это ключевой параметр кабельных муфт, определяющий максимальное рабочее напряжение, при котором муфта может безопасно функционировать. Правильный выбор уровня напряжения обеспечивает надежность и долговечность соединений, минимизируя риск электрических пробоев и повреждений кабеля.
0.6/1 кВ — Этот уровень напряжения подходит для низковольтных сетей, обычно используемых в бытовых и коммерческих приложениях. Муфты с таким уровнем напряжения подходят для кабелей, которые питают осветительные приборы, розетки и маломощное оборудование. Рекомендуется использовать в зданиях и небольших предприятиях.
3.6/6 кВ — Муфты для среднего напряжения, применяемые в промышленных и распределительных сетях. Они обеспечивают надежное соединение кабелей, используемых для питания оборудования среднего напряжения, такого как насосы, компрессоры и мелкие производственные линии. Рекомендуется для небольших промышленных объектов и распределительных сетей.
6/10 кВ — Эти муфты предназначены для более высоких уровней среднего напряжения, часто используемых в крупных промышленных объектах и распределительных сетях. Обеспечивают надежное соединение для кабелей, питающих крупное промышленное оборудование и инфраструктуру. Рекомендуется для заводов и крупных распределительных сетей.
12/20 кВ — Муфты для высокого напряжения, применяемые в крупных промышленных и энергетических сетях. Они обеспечивают надежность и безопасность соединений, необходимых для оборудования с высоким энергопотреблением, таких как трансформаторы и крупные электродвигатели. Рекомендуется для крупных промышленных объектов и энергетических предприятий.
До 35 кВ — Муфты, рассчитанные на максимальные уровни напряжения, используются в высоковольтных сетях и критически важных инфраструктурах. Обеспечивают надежное и безопасное соединение для кабелей, питающих высоковольтное оборудование и системы. Рекомендуется для энергетических компаний и крупных промышленных объектов с высокими требованиями к электроснабжению.
Количество проводников:
4
Количество проводников в кабельной муфте определяет, сколько отдельных проводников может быть соединено или защищено с помощью данной муфты. Это важный параметр, который влияет на выбор муфты в зависимости от конкретных требований к соединению и защите кабелей в различных электрических системах.
Муфта для 3 проводников предназначена для соединения или защиты трёх отдельных проводников. Подходит для небольших электрических систем и систем управления.
Муфта для 4 проводников используется для соединения четырёх отдельных проводников. Рекомендуется для применения в средних электрических системах.
Муфта для 1 проводника применяется для изоляции и защиты одного проводника. Идеальна для простых электрических соединений.
Муфта для 5 проводников подходит для соединения пяти отдельных проводников. Используется в более сложных электрических системах.
Муфта для 2 проводников предназначена для соединения или защиты двух отдельных проводников. Применяется в простых электрических системах и цепях.
Муфта для 37 проводников используется для соединения большого количества проводников. Подходит для сложных электрических систем и распределительных сетей.
Муфта для 10 проводников предназначена для соединения десяти отдельных проводников. Рекомендуется для среднеразмерных электрических систем.
Муфта для 14 проводников используется для соединения четырнадцати отдельных проводников. Применяется в сложных электрических системах, где требуется соединение множества кабелей.
Диапазон от 2 до 37 проводников позволяет выбрать муфту, подходящую для различных электрических систем, от простых до сложных. Максимальное количество проводников — 37, минимальное — 2, что обеспечивает гибкость в выборе.
Диапазон от 1 до 20 проводников позволяет выбрать муфту для различных конфигураций электрических систем. Минимальное количество проводников — 1, максимальное — 20, что подходит для широкого спектра применений.
Не содержит (без) галогенов:
Нет
Свойство 'Не содержит (без) галогенов' указывает на отсутствие в составе кабельных муфт галогенов, таких как хлор, фтор, бром, йод и астат. Это важно для обеспечения пожарной безопасности, так как при горении такие материалы выделяют токсичные и коррозионные газы. Кабельные муфты без галогенов подходят для использования в зданиях с высокими требованиями к безопасности, таких как больницы, школы и офисные здания.
Кабельные муфты, не содержащие галогенов, изготовлены из материалов, которые при горении не выделяют токсичных и коррозионных газов. Это значительно снижает риск для здоровья людей и повреждения оборудования в случае пожара. Такие муфты рекомендуется использовать в местах с высокими требованиями к пожарной безопасности и экологической чистоте.
Кабельные муфты, содержащие галогены, могут выделять токсичные и коррозионные газы при горении. Это может представлять опасность для людей и оборудования в случае пожара. Такие муфты могут быть использованы в местах с низкими требованиями к пожарной безопасности, но следует учитывать возможные риски и принимать соответствующие меры предосторожности.
Защитный провод заземления:
Нет
Защитный провод заземления — это провод, предназначенный для подключения кабельной муфты к системе заземления с целью обеспечения электрической безопасности и защиты от коротких замыканий и перенапряжений. Наличие защитного провода заземления в кабельной муфте может значительно повлиять на безопасность и надежность работы электрических систем.
Отсутствие защитного провода заземления означает, что кабельная муфта не имеет встроенного заземляющего провода. Это может быть приемлемо в системах, где заземление обеспечивается другими способами или не требуется по техническим условиям. Однако, отсутствие заземления может увеличить риск электрического удара и повреждения оборудования при коротких замыканиях или перенапряжениях. Рекомендуется использовать такие муфты только в тех случаях, когда это допустимо по проектной документации и стандартам безопасности.
Наличие защитного провода заземления в кабельной муфте обеспечивает дополнительный уровень безопасности, подключая муфту к системе заземления. Это помогает предотвратить электрические удары и повреждение оборудования в случае коротких замыканий или перенапряжений. Рекомендуется использовать муфты с защитным проводом заземления в системах, где требуется высокая надежность и безопасность электрических соединений.
Тип изоляционного материала:
Бумага/пластик
Тип изоляционного материала определяет материал, используемый для изоляции кабельных муфт, что влияет на их эксплуатационные характеристики, устойчивость к внешним воздействиям и срок службы. Выбор правильного изоляционного материала зависит от условий эксплуатации, типа кабеля и требований к надежности.
Пластик - это синтетический материал, широко используемый в кабельных муфтах благодаря своей доступности и хорошим изоляционным свойствам. Он устойчив к большинству химических веществ и влаге, что делает его подходящим для использования в различных средах. Однако пластик может быть менее устойчив к высоким температурам по сравнению с другими материалами. Рекомендуется для стандартных условий эксплуатации.
Бумага - традиционный изоляционный материал, используемый в кабелях с бумажной изоляцией. Обладает хорошими диэлектрическими свойствами, но требует тщательной герметизации, чтобы предотвратить попадание влаги, что может привести к снижению изоляционных характеристик. Рекомендуется для использования в сухих и контролируемых условиях.
Бумага/Пластик - комбинированный изоляционный материал, сочетающий преимущества бумаги и пластика. Обеспечивает улучшенные изоляционные свойства и защиту от влаги, что делает его подходящим для более широкого спектра применений по сравнению с чисто бумажной изоляцией. Рекомендуется для использования в условиях, требующих повышенной надежности и долговечности.
Пластмасса - общее название для различных видов синтетических полимеров, используемых в изоляции кабельных муфт. Обладает хорошими механическими и изоляционными свойствами, устойчивостью к влаге и химическим воздействиям. Рекомендуется для широкого спектра применений, включая промышленные и бытовые условия.
Полиуретан (PUR) - высококачественный изоляционный материал, известный своей отличной устойчивостью к механическим повреждениям, химическим веществам и экстремальным температурам. Обеспечивает долгий срок службы и надежную защиту кабельных муфт в самых сложных условиях эксплуатации. Рекомендуется для использования в тяжелых промышленных и наружных условиях.
Номинальное напряжение U0/U (Um):
0.6/1 (1.2) кВ
Номинальное напряжение U0/U (Um) обозначает напряжение, на которое рассчитана кабельная муфта. U0 - это номинальное напряжение между жилой и землей, U - номинальное напряжение между жилами, а Um - максимальное допустимое напряжение системы. Это свойство критически важно для правильного выбора кабельной муфты, так как оно определяет ее способность безопасно работать при заданных уровнях напряжения. Неправильный выбор номинального напряжения может привести к повреждению оборудования и опасным ситуациям.
Номинальное напряжение 0.6/1 (1.2) кВ указывает, что кабельная муфта предназначена для использования в системах с номинальным напряжением до 1 кВ и максимальным допустимым напряжением 1.2 кВ. Это значение подходит для низковольтных систем, таких как бытовые и легкие промышленные применения. При выборе муфты для таких систем важно учитывать, что превышение данного напряжения может привести к перегреву и выходу из строя муфты.
Номинальное напряжение 6/10 (12) кВ указывает, что кабельная муфта рассчитана на использование в средневольтных системах с номинальным напряжением до 10 кВ и максимальным допустимым напряжением 12 кВ. Это значение подходит для промышленных и коммерческих применений, где требуется более высокая мощность. При выборе муфты для таких систем необходимо учитывать условия эксплуатации и возможные скачки напряжения.
Номинальное напряжение 3.6/6 (7.2) кВ указывает, что кабельная муфта предназначена для использования в системах с номинальным напряжением до 6 кВ и максимальным допустимым напряжением 7.2 кВ. Это значение подходит для средневольтных систем, которые требуют надежной изоляции и защиты. При выборе муфты для таких систем важно учитывать, что превышение данного напряжения может привести к пробою изоляции.
Номинальное напряжение 18/30 (36) кВ указывает, что кабельная муфта предназначена для высоковольтных систем с номинальным напряжением до 30 кВ и максимальным допустимым напряжением 36 кВ. Это значение подходит для тяжелых промышленных и энергетических применений, где требуется высокая надежность и долговечность. При выборе муфты для таких систем важно учитывать, что неправильный выбор может привести к серьезным авариям и повреждению оборудования.
Номинальное напряжение 12/20 (24) кВ указывает, что кабельная муфта рассчитана на использование в системах с номинальным напряжением до 20 кВ и максимальным допустимым напряжением 24 кВ. Это значение подходит для средне- и высоковольтных систем, требующих надежной изоляции и защиты. При выборе муфты для таких систем важно учитывать условия эксплуатации и возможные скачки напряжения.
Номинальное сечение проводника:
70...120 кв.мм
Номинальное сечение проводника, измеряемое в квадратных миллиметрах (кв.мм), представляет собой площадь поперечного сечения проводника, через который проходит электрический ток. Это свойство критически важно для кабельных муфт, так как определяет их способность выдерживать определенную нагрузку и токовую плотность. Неправильный выбор сечения может привести к перегреву, повышенному сопротивлению и, в конечном итоге, к отказу системы. При выборе кабельной муфты необходимо учитывать номинальное сечение проводника, чтобы обеспечить надежное и безопасное соединение. Рекомендуется всегда проверять соответствие сечения проводника с техническими характеристиками муфты и требованиями системы, в которой она будет использоваться. При замене кабельных муфт следует использовать муфты с аналогичным или большим номинальным сечением проводника для обеспечения стабильной работы.
С концентрическим экранированием:
Нет
Свойство 'С концентрическим экранированием' указывает на наличие или отсутствие в кабельной муфте концентрического экрана, который служит для улучшения экранирования и защиты от электромагнитных помех. Концентрическое экранирование помогает обеспечить стабильную работу кабеля в условиях высоких электромагнитных нагрузок и повышенной помехозащищенности. Это свойство важно при выборе муфт для специфических условий эксплуатации, таких как промышленные зоны с высоким уровнем электромагнитных помех или для кабелей, передающих чувствительные сигналы.
Отсутствие концентрического экранирования означает, что кабельная муфта не имеет дополнительного слоя экрана для защиты от электромагнитных помех. Это может быть приемлемо в условиях с низким уровнем электромагнитных помех и там, где требования к помехозащищенности не являются критичными. При выборе муфт без концентрического экранирования следует учитывать, что они могут быть менее эффективны в условиях высоких электромагнитных нагрузок, и их применение рекомендуется в средах с минимальными помехами.
Наличие концентрического экранирования указывает на то, что кабельная муфта оснащена дополнительным слоем экрана, который улучшает защиту от электромагнитных помех. Это особенно важно для промышленных зон с высоким уровнем электромагнитных помех или для кабелей, передающих чувствительные сигналы. Муфты с концентрическим экранированием обеспечивают более стабильную и надежную работу, минимизируя влияние внешних электромагнитных полей. При выборе таких муфт рекомендуется учитывать необходимость в повышенной помехозащищенности и стабильности передачи данных.
Номин. поперечное сечение проводника:
70...120 мм²
Номинальное поперечное сечение проводника определяет площадь поперечного сечения проводника в кабельных муфтах, выраженную в квадратных миллиметрах (мм²). Это свойство является критически важным для определения пропускной способности электрического тока и тепловой устойчивости кабеля. Правильный выбор номинального поперечного сечения проводника обеспечивает надежность и безопасность электрической системы, предотвращая перегрев и возможные аварийные ситуации. Рекомендуется выбирать поперечное сечение в зависимости от требуемой нагрузки и условий эксплуатации.
Поперечное сечение от 70 до 120 мм² подходит для кабельных муфт, используемых в высоконагруженных электрических сетях. Такие проводники обеспечивают высокую пропускную способность и устойчивость к перегреву, что делает их идеальными для промышленных и крупных коммерческих объектов. Замена на проводники с меньшим сечением может привести к перегреву и повреждению кабельной системы.
Поперечное сечение от 150 до 240 мм² предназначено для особо высоких нагрузок, таких как магистральные линии электропередач и крупные промышленные установки. Эти проводники обеспечивают максимальную надежность и долговечность при эксплуатации в условиях высокой мощности. Использование проводников с меньшим сечением в таких системах недопустимо из-за риска перегрева и возможного выхода из строя оборудования.
Поперечное сечение от 35 до 50 мм² подходит для средненагруженных электрических сетей, таких как распределительные сети в жилых и коммерческих зданиях. Эти проводники обеспечивают достаточную пропускную способность и устойчивость к тепловым нагрузкам. Замена на проводники с меньшим сечением может привести к перегреву и снижению надежности системы.
Поперечное сечение от 25 до 50 мм² используется в распределительных сетях и для подключения мощных бытовых приборов. Эти проводники обеспечивают надежную работу при средних нагрузках, предотвращая перегрев и обеспечивая стабильную работу системы. Замена на проводники с меньшим сечением может привести к перегреву и снижению безопасности.
Поперечное сечение от 16 до 25 мм² подходит для подключения бытовых и маломощных коммерческих приборов. Эти проводники обеспечивают достаточную пропускную способность для стандартных нагрузок, предотвращая перегрев. Использование проводников с меньшим сечением может быть опасным из-за риска перегрева.
Поперечное сечение от 300 до 400 мм² предназначено для экстремально высоких нагрузок, таких как магистральные линии электропередач и крупные промышленные объекты. Эти проводники обеспечивают максимальную надежность и долговечность при эксплуатации в условиях высокой мощности. Использование проводников с меньшим сечением в таких системах недопустимо из-за риска перегрева и возможного выхода из строя оборудования.
Поперечное сечение от 10 до 25 мм² используется для подключения бытовых и маломощных коммерческих приборов. Эти проводники обеспечивают надежную работу при стандартных нагрузках, предотвращая перегрев. Замена на проводники с меньшим сечением может привести к перегреву и снижению безопасности.
Поперечное сечение 300 мм² используется для высоконагруженных электрических сетей, таких как магистральные линии и крупные промышленные установки. Этот проводник обеспечивает высокую пропускную способность и устойчивость к перегреву, что делает его идеальным для эксплуатации в условиях высокой мощности. Замена на проводники с меньшим сечением недопустима из-за риска перегрева и возможного выхода из строя оборудования.
Поперечное сечение от 1.5 до 6 мм² подходит для маломощных электрических сетей и подключения маломощных бытовых приборов. Эти проводники обеспечивают достаточную пропускную способность для низких нагрузок, предотвращая перегрев. Использование проводников с меньшим сечением может привести к перегреву и снижению безопасности.
Поперечное сечение от 1.5 до 2.5 мм² используется для подключения маломощных бытовых приборов и осветительных систем. Эти проводники обеспечивают достаточную пропускную способность для низких нагрузок, предотвращая перегрев. Замена на проводники с меньшим сечением может привести к перегреву и снижению безопасности.
Аксессуары для подключения (в комплекте):
Винтовой соединитель со срывной головкой
Свойство "Аксессуары для подключения (в комплекте)" указывает на наличие и тип дополнительных компонентов, которые поставляются вместе с кабельной муфтой для обеспечения надежного и удобного соединения кабелей. Эти аксессуары играют ключевую роль в монтаже, эксплуатации и техническом обслуживании кабельных систем, влияя на долговечность и качество соединений.
Винтовой соединитель со срывной головкой представляет собой крепежный элемент, который обеспечивает надежное соединение кабелей с помощью винтового механизма. Особенность срывной головки заключается в том, что она предотвращает перетяжку и обеспечивает оптимальное усилие затяжки. Это снижает риск повреждения кабеля и обеспечивает долговечность соединения. Рекомендуется использовать в системах, где требуется высокая надежность и стабильность соединений.
Если в комплекте нет аксессуаров для подключения, это означает, что все необходимые компоненты для соединения кабелей должны быть приобретены отдельно. В таком случае важно тщательно подбирать совместимые аксессуары, чтобы обеспечить надежное и безопасное соединение.
Винтовой разъем используется для соединения кабелей с помощью винтового механизма. Он обеспечивает прочное и надежное соединение, которое можно легко разъединить и снова соединить при необходимости. Подходит для систем, где требуется частое обслуживание или изменение конфигурации соединений.
Пресс-/обжимной соединитель используется для создания прочного и долговечного соединения кабелей путем обжима. Этот метод обеспечивает высокую механическую прочность и электрическую проводимость. Рекомендуется для систем, где требуется высокая надежность и минимальное обслуживание.
Зажимное (безвинтовое) соединение обеспечивает быстрое и удобное соединение кабелей без использования винтов. Такой метод позволяет сократить время монтажа и уменьшить риск ошибок при установке. Подходит для систем, где требуется быстрое и частое подключение/отключение кабелей.
С винтовыми/болтовыми наконечниками/гильзами:
Да
Свойство 'С винтовыми/болтовыми наконечниками/гильзами' в рубрике 'Кабельные муфты' указывает на наличие или отсутствие винтовых или болтовых соединительных элементов в конструкции кабельной муфты. Эти элементы обеспечивают надежное соединение проводников, улучшая электрический контакт и механическую прочность соединения.
Значение 'Да' указывает на наличие винтовых или болтовых наконечников/гильз в конструкции кабельной муфты. Такие соединительные элементы обеспечивают надежное и долговечное соединение проводников, что особенно важно в условиях повышенных механических нагрузок или вибраций. Рекомендуется выбирать муфты с винтовыми/болтовыми наконечниками/гильзами для ответственных соединений, где требуется высокая механическая прочность и стабильность электрического контакта. Замена таких муфт может потребоваться при износе или повреждении соединительных элементов, что может снизить надежность соединения.
Значение 'Нет' указывает на отсутствие винтовых или болтовых наконечников/гильз в конструкции кабельной муфты. В таких муфтах могут использоваться другие методы соединения проводников, такие как пайка, опрессовка или сварка. Эти методы могут быть предпочтительны в условиях, где важна компактность соединения или где механические нагрузки на соединение минимальны. Рекомендуется выбирать муфты без винтовых/болтовых наконечников/гильз для менее ответственных соединений или в случаях, когда требуется минимизация размеров соединения. Замена таких муфт может потребоваться при ухудшении качества контакта или повреждении изоляции.
Утверждена горнодобывающим промышленным сектором:
Нет
Данное свойство указывает на то, что кабельная муфта прошла проверки и получила одобрение для использования в горнодобывающей промышленности. Это свидетельствует о ее способности выдерживать специфические условия эксплуатации, такие как высокая влажность, наличие агрессивных химических веществ, механические нагрузки и вибрации, характерные для горнодобывающих предприятий. Муфты, утвержденные для применения в этом секторе, соответствуют строгим стандартам безопасности и надежности.
Кабельная муфта не прошла сертификацию для использования в горнодобывающем промышленном секторе. Рекомендуется избегать применения таких муфт в условиях, характерных для горнодобывающей промышленности, так как они могут не выдерживать специфические эксплуатационные нагрузки и условия.
Кабельная муфта прошла сертификацию и утверждена для использования в горнодобывающем промышленном секторе. Это означает, что она соответствует строгим стандартам безопасности и надежности, необходимым для эксплуатации в тяжелых условиях, таких как высокая влажность, агрессивные химические среды и механические нагрузки. Рекомендуется выбирать такие муфты для использования в горнодобывающей промышленности для обеспечения долговечности и безопасности кабельных соединений.
Допуск к эксплуатации в горнодобывающей промышленности:
Нет
Свойство "Допуск к эксплуатации в горнодобывающей промышленности" указывает на возможность использования кабельных муфт в условиях горнодобывающей промышленности, где предъявляются повышенные требования к безопасности, надежности и устойчивости к агрессивным средам. Это свойство важно для выбора оборудования, которое будет эксплуатироваться в шахтах, карьерах и других горнодобывающих объектах, где существуют специфические риски и нагрузки.
Значение "Нет" означает, что кабельная муфта не предназначена для использования в горнодобывающей промышленности. Это может быть связано с недостаточной устойчивостью к механическим повреждениям, агрессивным химическим средам или невыполнением требований по взрывозащищенности. Рекомендуется выбирать такие муфты для применения в менее экстремальных условиях, где отсутствуют специфические риски, характерные для горнодобывающей отрасли.
Значение "Да" указывает на то, что кабельная муфта соответствует всем необходимым стандартам и требованиям для использования в горнодобывающей промышленности. Это включает в себя высокую устойчивость к механическим повреждениям, агрессивным химическим средам, а также соответствие требованиям по взрывозащищенности и другим специфическим нормам безопасности. Выбор таких муфт рекомендуется для обеспечения надежной и безопасной эксплуатации в условиях шахт, карьеров и других горнодобывающих объектов.
Для соединения кабелей с бумажной и с пластмассовой изоляцией:
Да
Свойство "Для соединения кабелей с бумажной и с пластмассовой изоляцией" указывает на способность кабельной муфты эффективно соединять кабели, имеющие различные типы изоляции, включая бумажную и пластмассовую. Это важно для обеспечения надежного и безопасного соединения в различных условиях эксплуатации, где могут использоваться кабели с разными изоляционными материалами.
Кабельная муфта, отмеченная значением "Да", предназначена для соединения кабелей как с бумажной, так и с пластмассовой изоляцией. Это означает, что муфта обладает конструктивными особенностями и материалами, обеспечивающими надежное соединение и герметизацию обоих типов изоляции. Рекомендуется использовать такие муфты в системах, где необходимо соединять кабели с разными изоляционными материалами, чтобы обеспечить долговечность и безопасность соединения.
Кабельная муфта с значением "Нет" не предназначена для соединения кабелей с бумажной и с пластмассовой изоляцией одновременно. Такие муфты могут быть ограничены в использовании и подходят только для кабелей с одним типом изоляции. При выборе муфты с этим значением важно учитывать тип изоляции кабелей, чтобы избежать проблем с совместимостью и герметичностью соединения.
Для соединения кабелей с бумажной (БПИ) и пластиковой изоляцией:
Да
Свойство 'Для соединения кабелей с бумажной (БПИ) и пластиковой изоляцией' указывает на возможность использования кабельной муфты для соединения кабелей с различными типами изоляции, включая бумажную пропитанную изоляцию (БПИ) и пластиковую изоляцию. Это свойство важно для обеспечения совместимости и надежности соединений в различных электрических сетях.
Муфта, отмеченная как 'Да', предназначена для соединения кабелей с бумажной (БПИ) и пластиковой изоляцией. Такие муфты обеспечивают надежное соединение и изоляцию, что критически важно для предотвращения коротких замыканий и других неисправностей. Рекомендуется использовать эти муфты в сетях, где требуется соединение кабелей с разными типами изоляции, чтобы обеспечить долговечность и безопасность электрической системы.
Муфта, отмеченная как 'Нет', не предназначена для соединения кабелей с бумажной (БПИ) и пластиковой изоляцией. Использование таких муфт в сетях с различными типами изоляции может привести к ненадежным соединениям и потенциальным неисправностям. Рекомендуется применять эти муфты только в сетях с однородной изоляцией кабелей, чтобы избежать проблем с совместимостью и гарантировать стабильную работу электрической системы.
